CaTICs 3D19&20-18 题目和答案

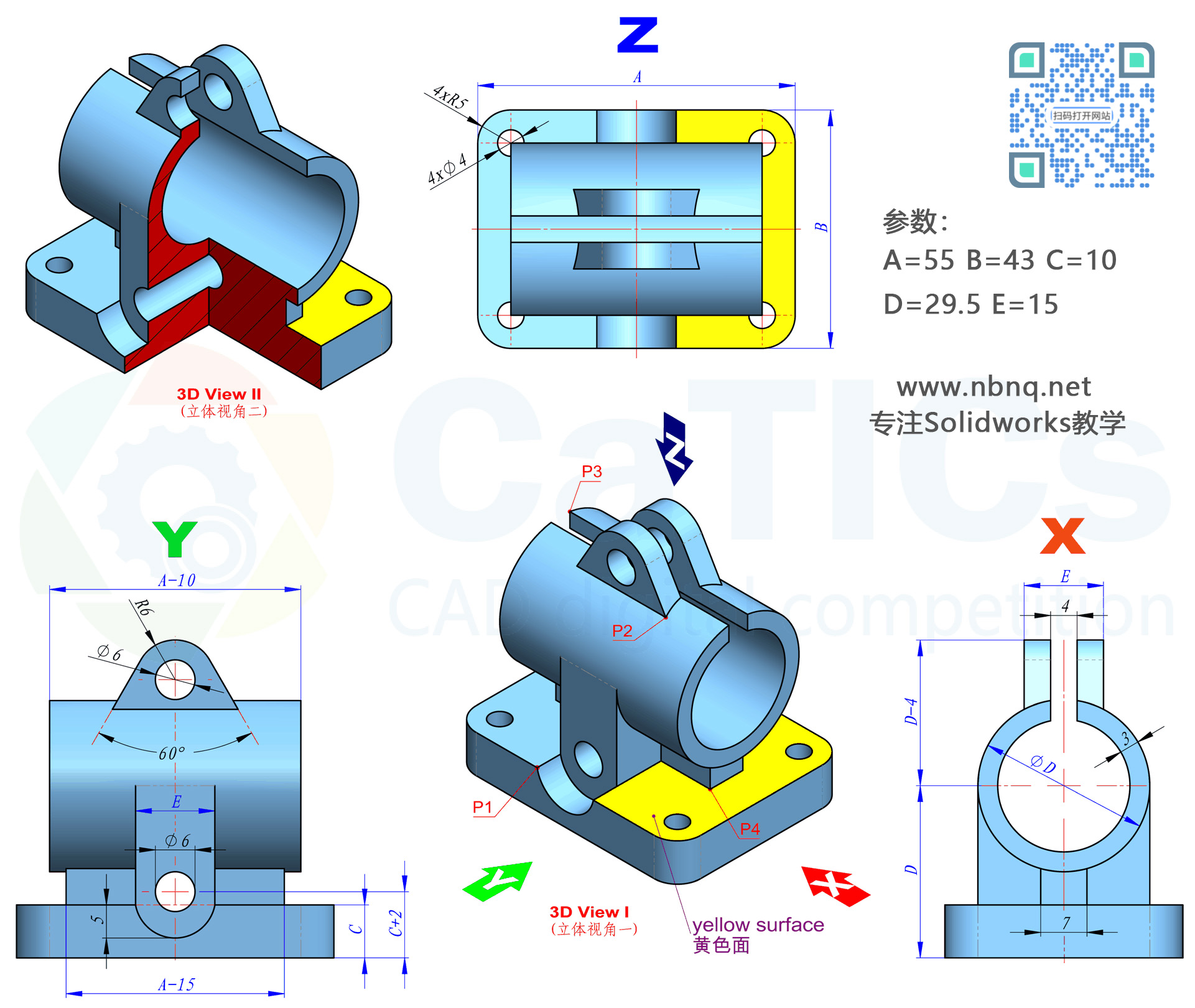

【题目】参照题图绘制图形，【注意】U视图中，绿色区域路径半径均为5。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。【参数】A=104,B=1...

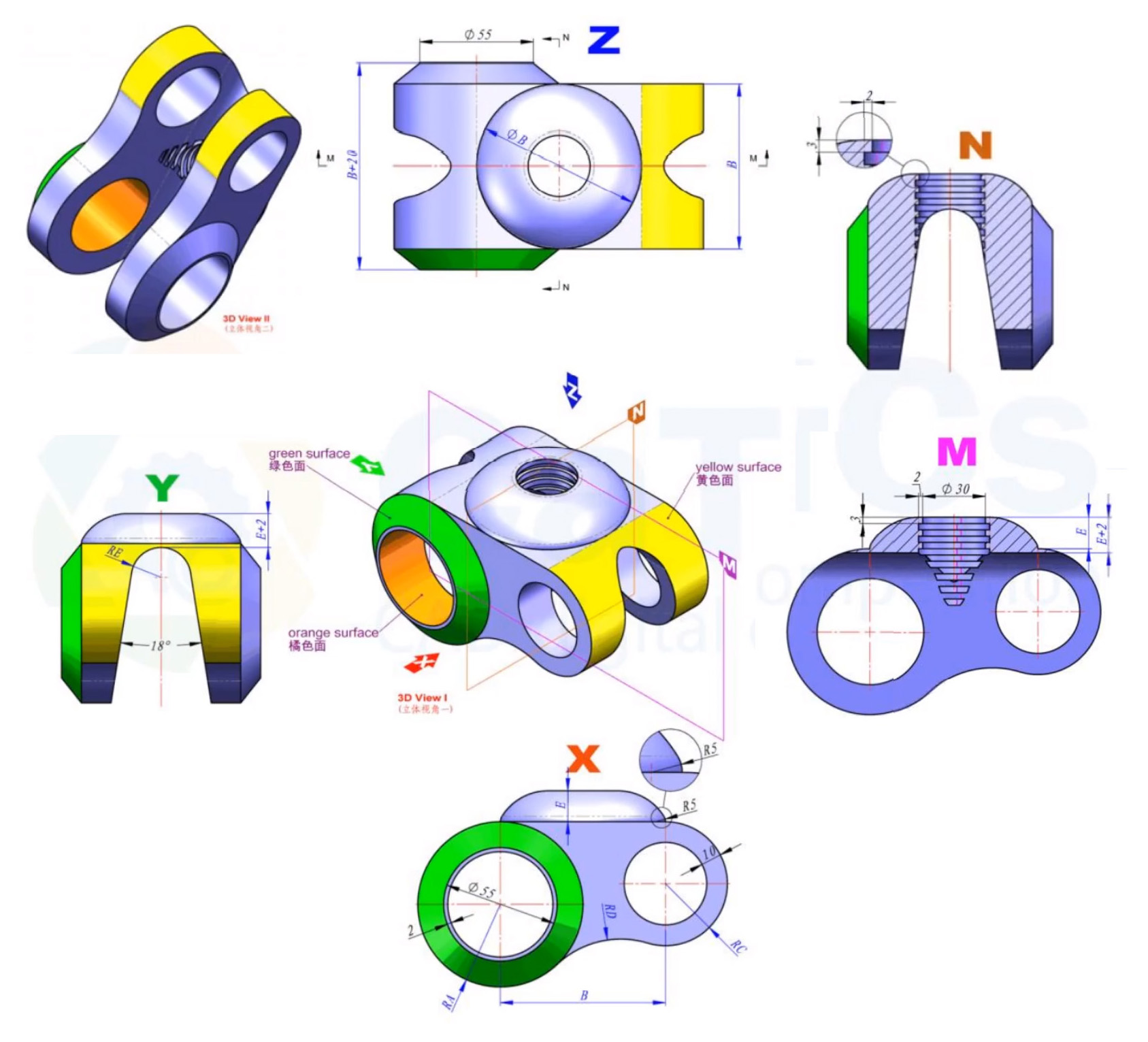

【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。【参数】A=156,B=146,C=38,D=59,E=24, F=10.5, T=3.3&nbs...

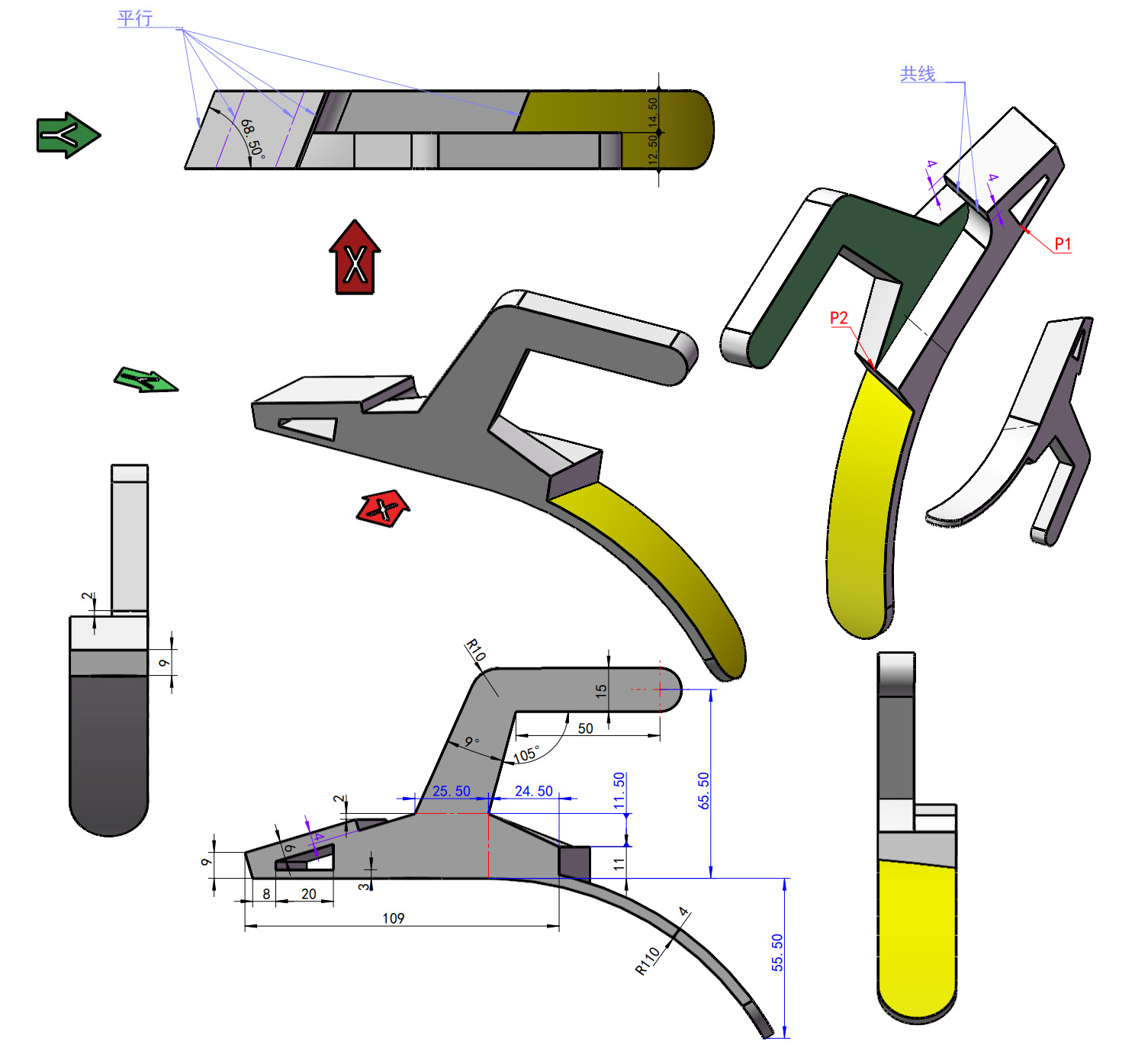

【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。【参数1】A=25.5,B=109,C=11.5,D=65.5,E=12.5 ，F=6...

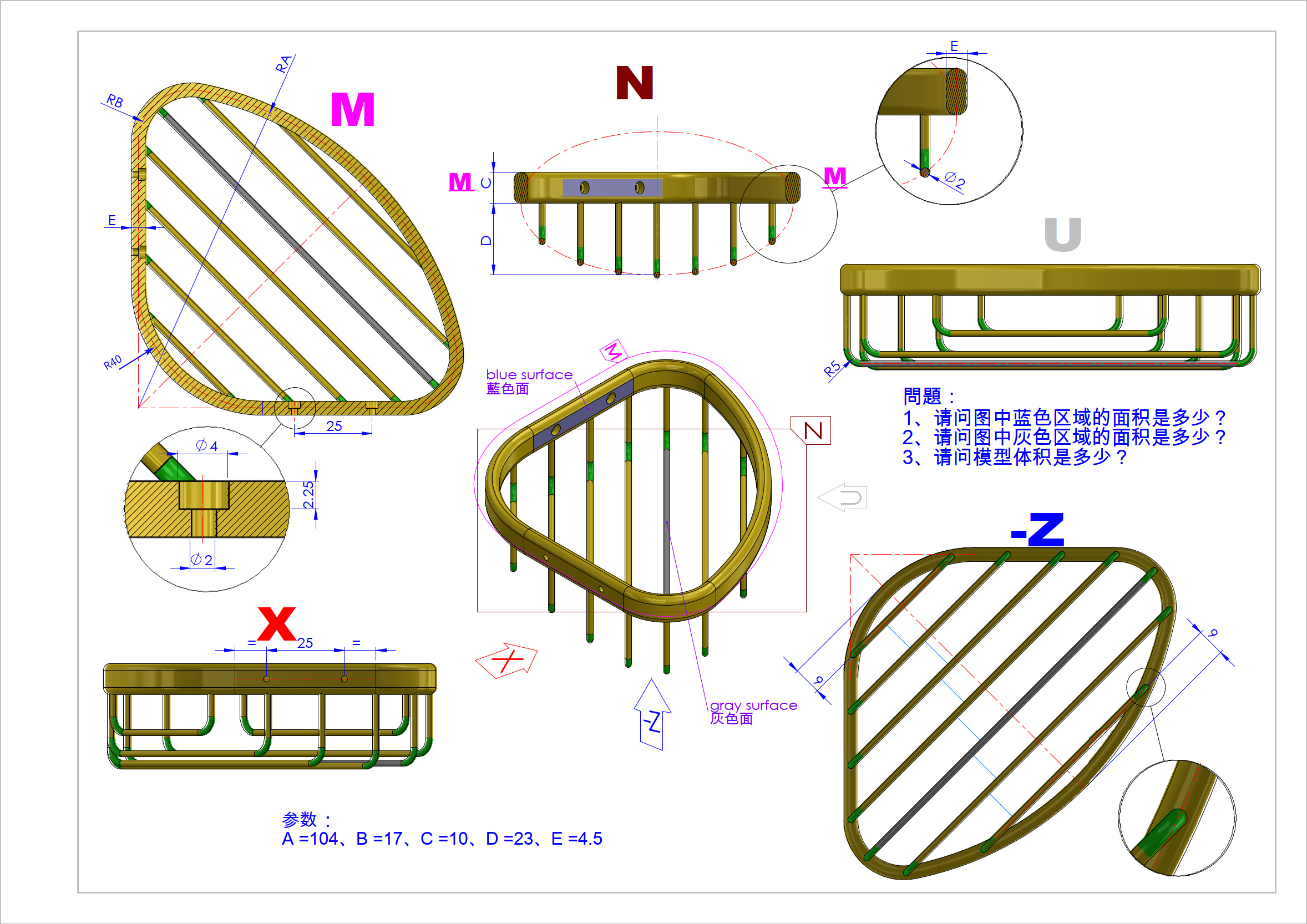

【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。【参数】A=54,B=34,C=24,D=9,E=34, F=5.4 &...

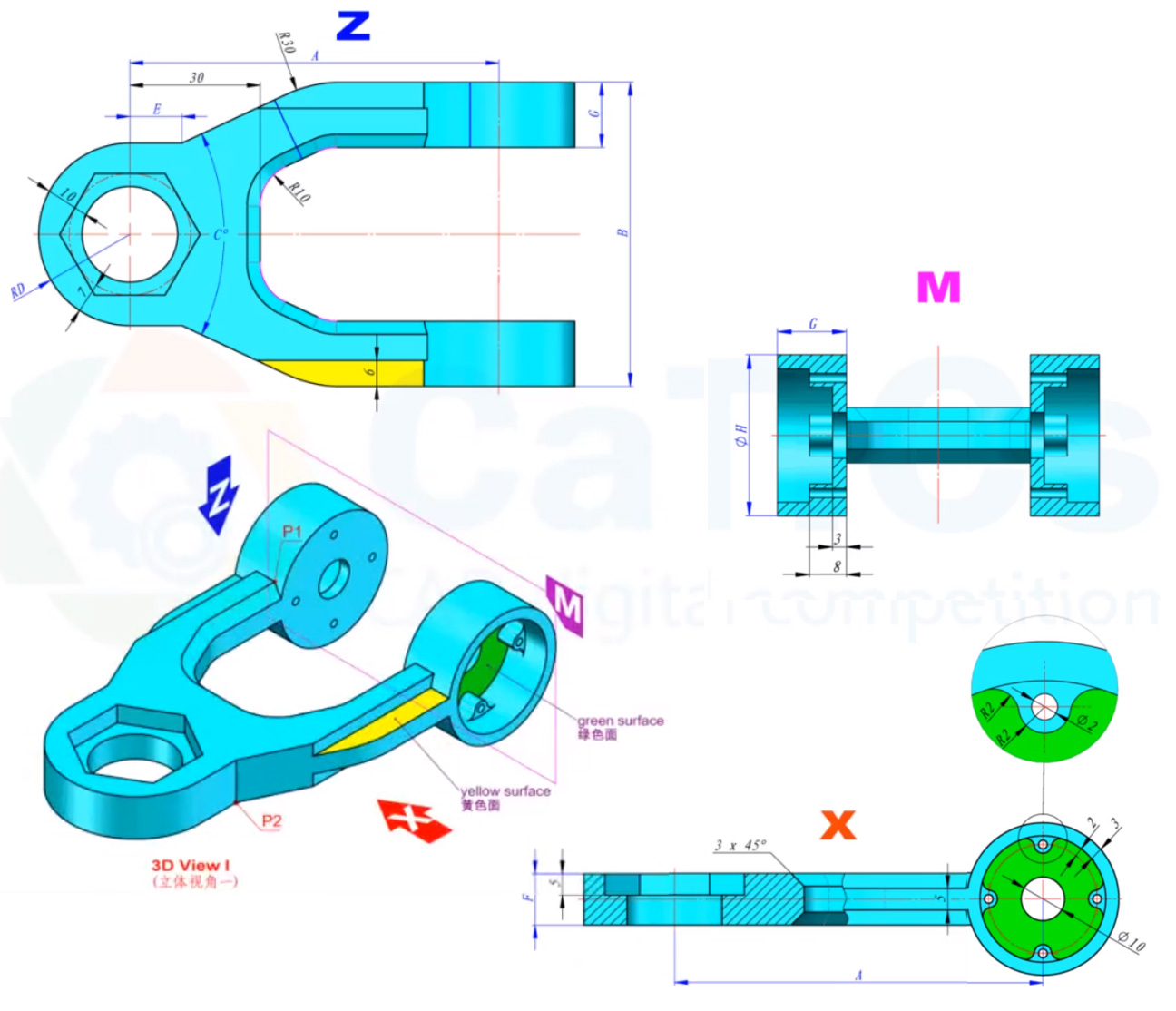

【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。【参数1】A=97,B=77,C=52,D=25,E=14.5, F=15, G=15.5, H=...

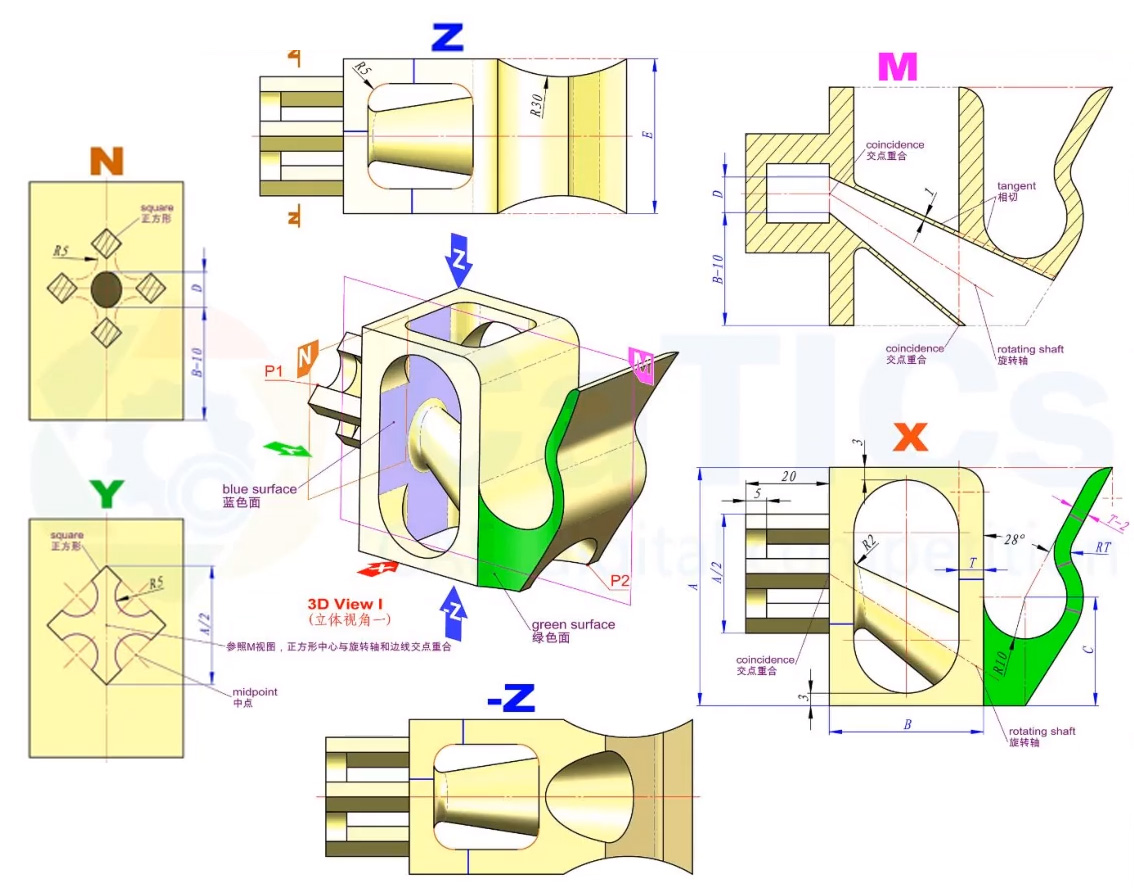

【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。【参数1】A=56,B=44,C=11,D=30,E=16 ...

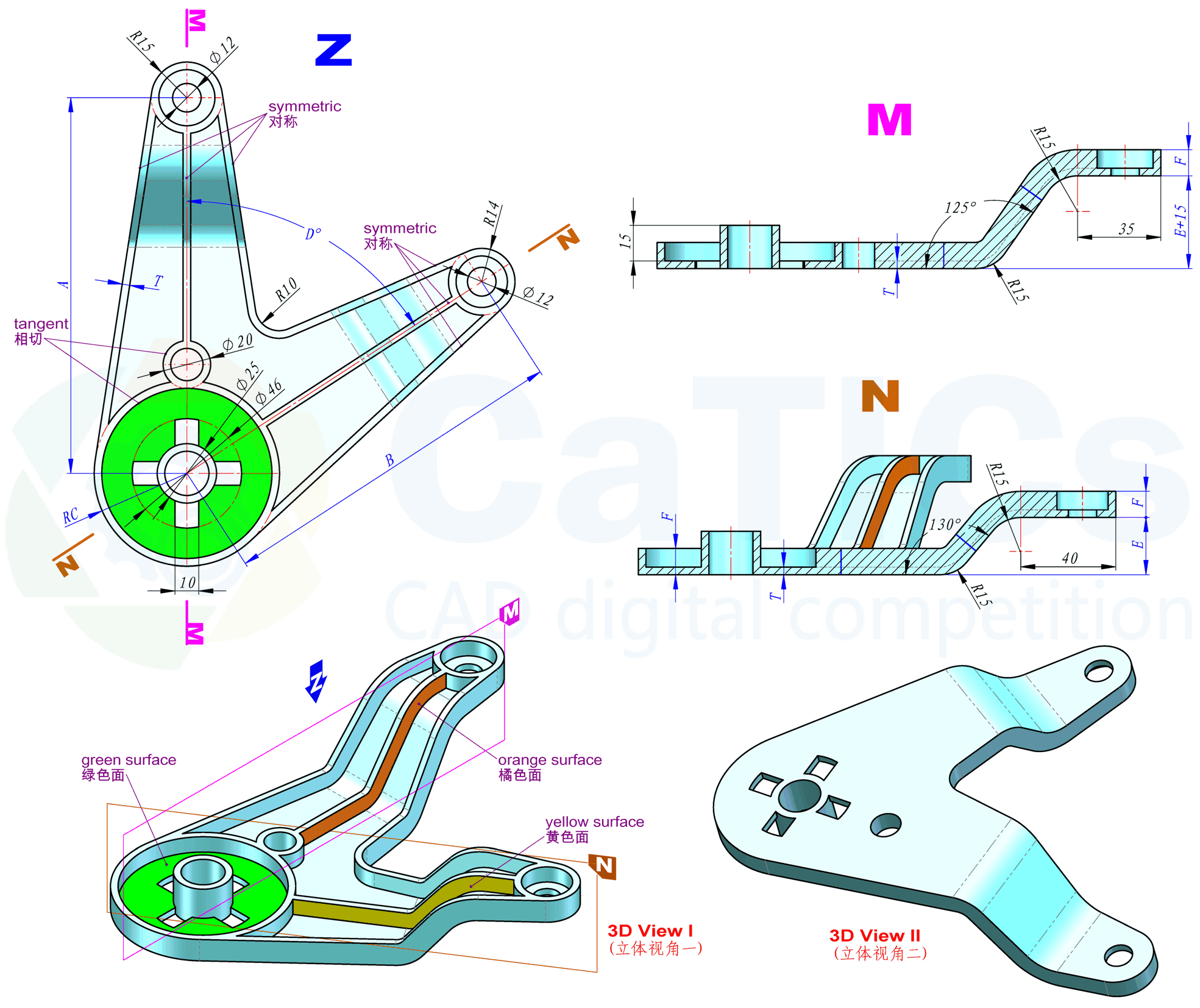

【参数】 A=49，B=91，C=30 大家不要再纠结这里到底是30还是39了，下面试例中用的39，题图参数给的30，知道绘制思路就行了，而且这个题目也非常简单。）D=54，E=15.5 。【问题】1、请问图中黄色区域...
