【题目】参照题图绘制图形，【注意】U视图中，绿色区域路径半径均为5。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=104,B=17,C=10,D=23,E=4.5

1、请问图中蓝色区域的面积是多少？
2、请问图中灰色区域的面积是多少？
3、请问模型体积是多少？

绘制过程：

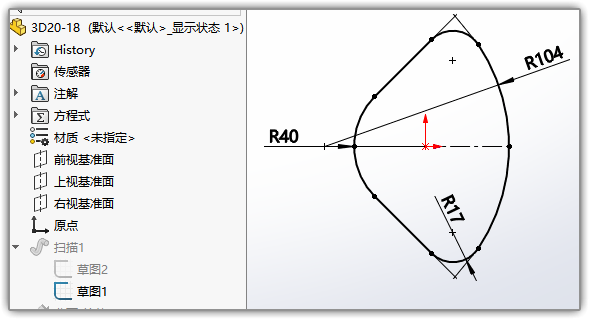

在上视面绘制草图，做为扫描的路径。

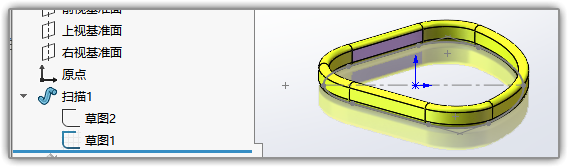

在前视面绘制一个槽口，做为扫描的轮廓。注意底下那个点和草图1穿透。然后扫描出篮子的上边。

将草图1点亮。在上视面绘草图，多条竖线。两边距离为9，线线之前做一条虚线，使所有虚线长度相等。

曲面，拉伸曲面。向下拉伸。

在前视面画一个椭圆。然后使用分割线命令。将椭圆投影到上一步拉伸出的七个面上。这样就得到了底边线。

分别在这七个面上做草图，只需沿轮廓和底边的分割线做直线，然后倒个R5圆角。可以根据需要隐藏或显示需要的面。

分别用这七个草图做扫描，将篮子的底下框框做出来。

在侧边上打两个沉头孔。然后镜像一下就搞定。

简单渲染一下

下载SolidWorks格式答案：
