【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数1】A=97,B=77,C=52,D=25,E=14.5, F=15, G=15.5, H=41

1、请问图中P1到P2的距离是多少？
2、请问图中黄色区域的面积是多少？
3、请问图中绿色区域的面积是多少？
4、请问模型体积是多少？

绘制过程：

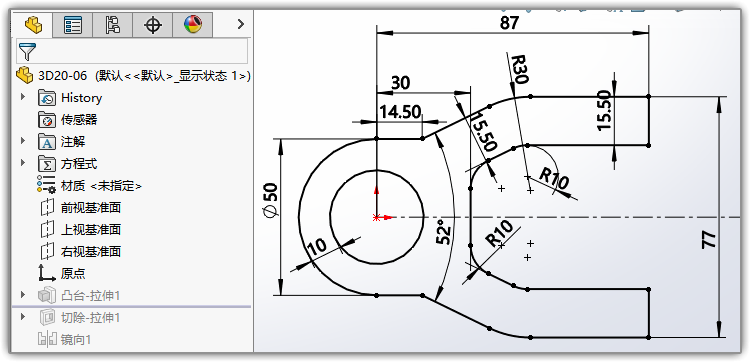

上视面先绘制大体的轮廓，拉伸一下把主体做出来。

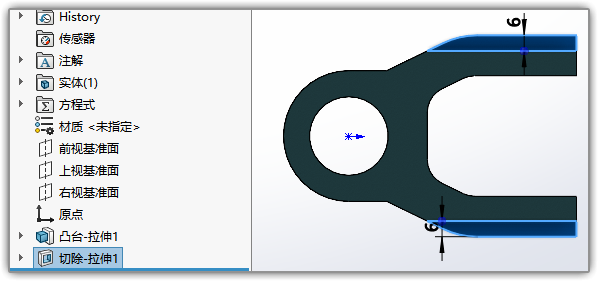

然后将两边的边条切除出来，并镜像一下。

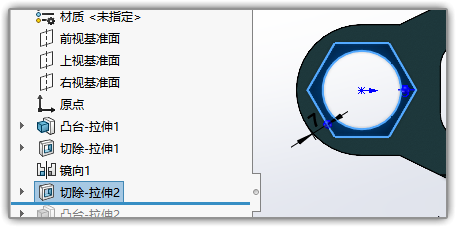

把左边的六角切除一下

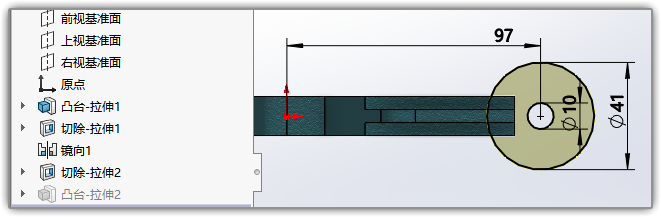

然后在主体的边面上画个圆，拉伸一个出来。

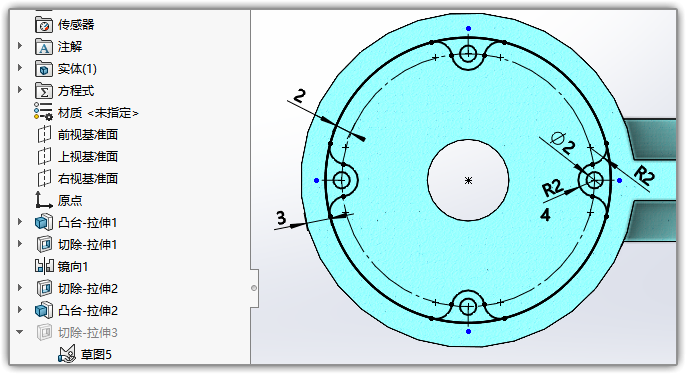

在圆的内侧画草图，

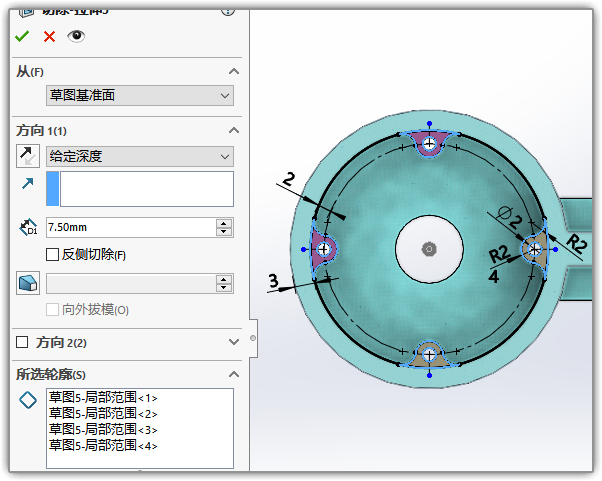

用这一个草图分三次切除，选择不同的轮廓，切成题目要求的样子。

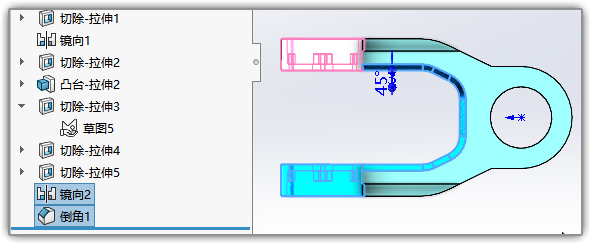

镜像一下，倒个角，这个题就做好了。

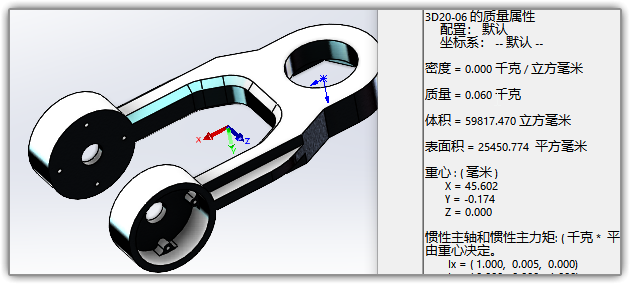

先看一下体积：

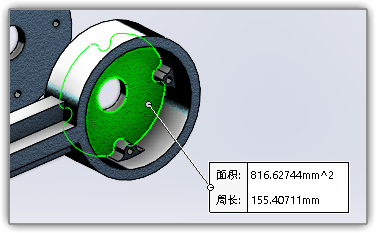

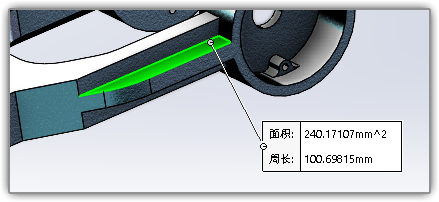

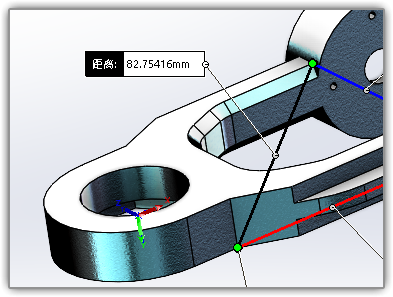

其它三个问题的答案：

简单渲染一下：

下载SolidWorks格式答案：
