【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数1】A=56,B=44,C=11,D=30,E=16           【参数1】A=55,B=43,C=10,D=29.5,E=15

【问题】

1、请问图中P1到P2的距离是多少？
2、请问图中P3到P4的距离是多少？
3、请问图中黄色区域的面积是多少？
4、请问模型体积是多少？

我们以参数1进行讲解：

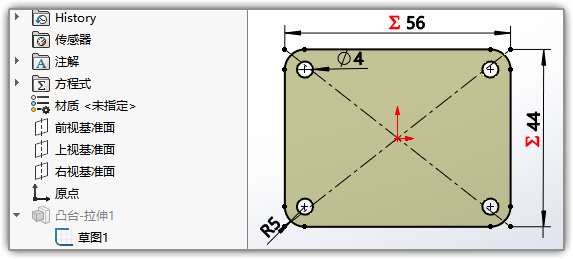

上视面绘草图，拉伸凸台高度为C .

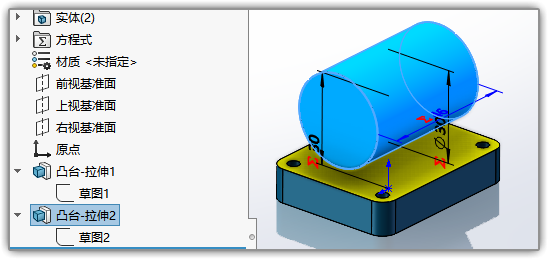

右视面绘制圆，两侧拉伸

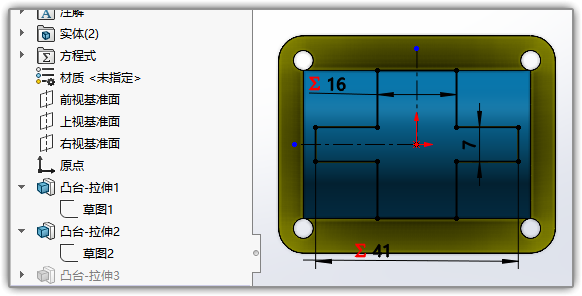

上视面绘草图，拉伸到上一步的圆。

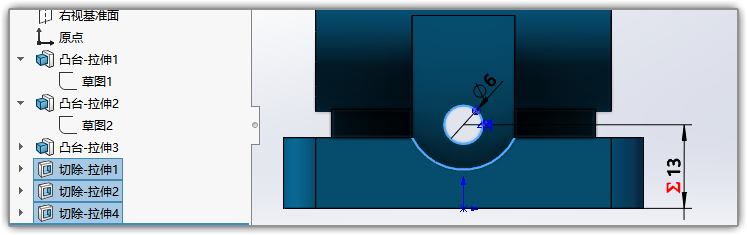

分别将下面的小圆孔和小弧切除。

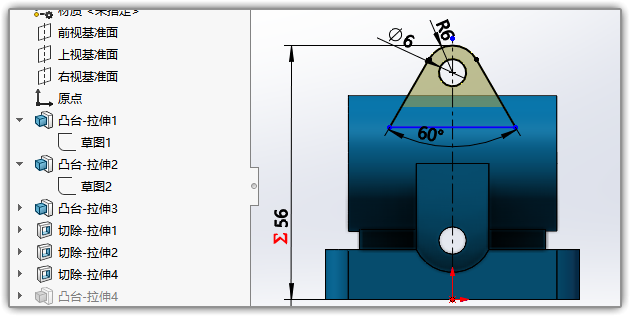

前视面绘草图，把顶部拉伸出来。

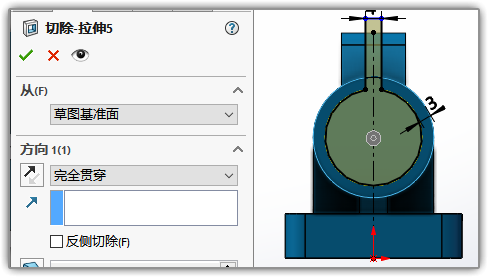

最后把中间的部分切除就可以了。

这个题目我们以前发过，这次又做了一遍。原文链接：http://www.nbnq.net/post/616.html

下载SolidWorks格式答案：
