这个图适合提高练习，掌握了一定基础之后可以做做。主要锻炼绘图时对面的创建思路，以及如何简单高效的创建新基准面。

绘制过程：

审题，发现虽然大部分是斜的，但主体还是摆正的。所以我们尽量也是把主体放正。

基于这点考虑，在上视面起草图。画圆，创建螺旋线。螺距3，起始角度0，旋转一圈。

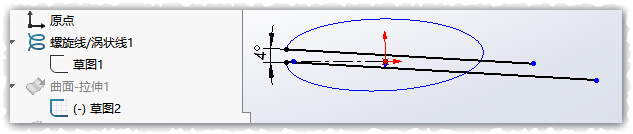

右视面画草图，两条和上视面夹角为4度的两条斜线，顶点和螺旋线的顶点重合【拉伸曲面】，做两个新面出来。

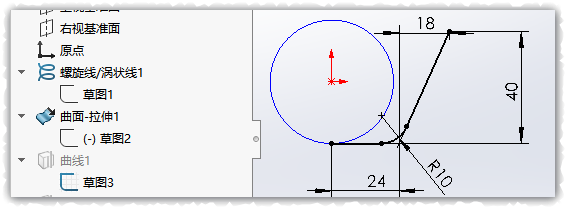

上视面草图，画右半部分。然后【投影曲线】投影到顶上那个斜面。

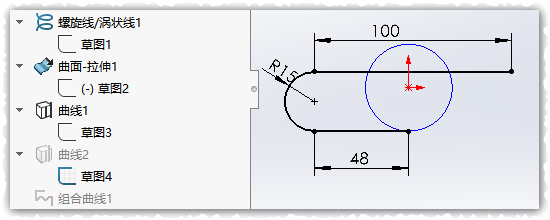

继续上视面草图，画左半部分。然后【投影曲线】投影到底下那个斜面。

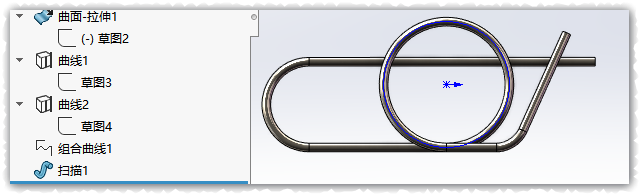

【组合曲线】把三条线组合成整体。【扫描】得到图形，完成。
