这个还是有点难度的，建议动手练习一下。
绘制过程：

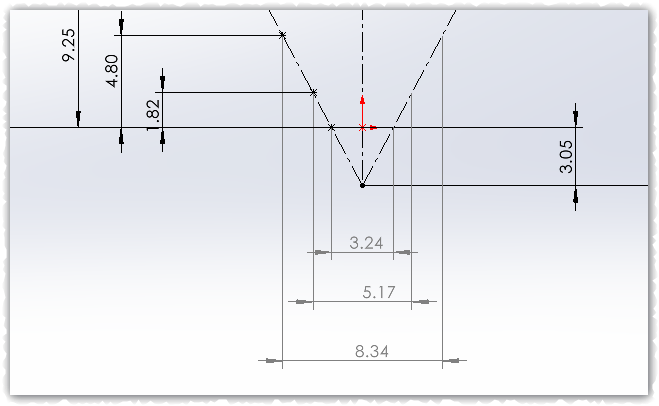

请登录购买后查阅前视面画如下三角形。在边线上绘一些点，由此来定义每一圈的高度和直径。注意上视面的位置。
上视面画圆，和最下面那一组点穿透。
然后在【注解】上右键，显示特征尺寸，把每一步的草图尺寸显示出来。

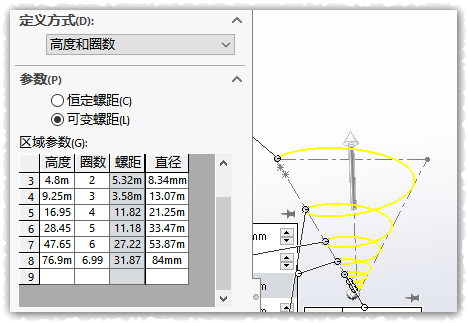

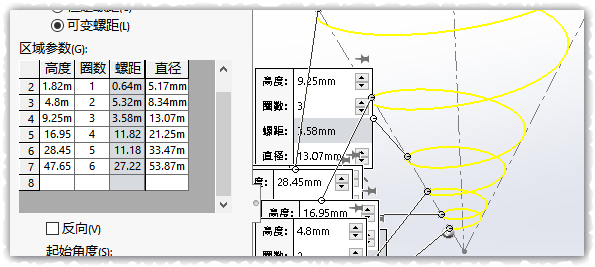

【螺旋线】，可变螺距，如下图所示，依据草图点的位置调整螺距和直径的数值。注意最后一圈不要到头，而是到6.99这样子。

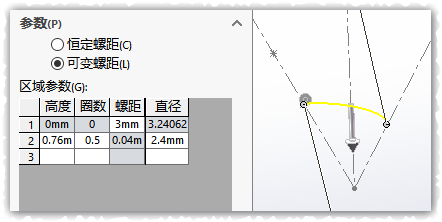

再一个螺旋线，向下延伸半圈。

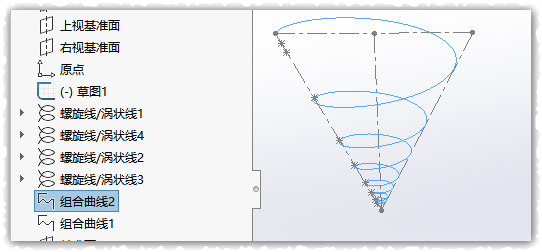

组合成一条曲线。
继续【螺旋线】，所有参数和第一条相同，只不过这次少一圈。

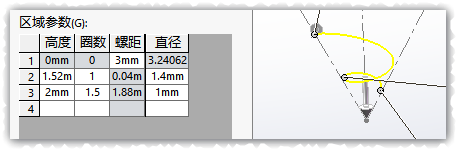

再一个螺旋线，向下延伸一圈半。
组合成一条曲线。这样就组合出两条曲线，分别用来做路径线和引导线。

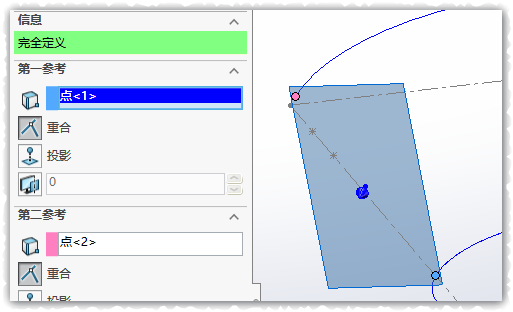

通过两个组合曲线的上顶 点创建新的基准面。

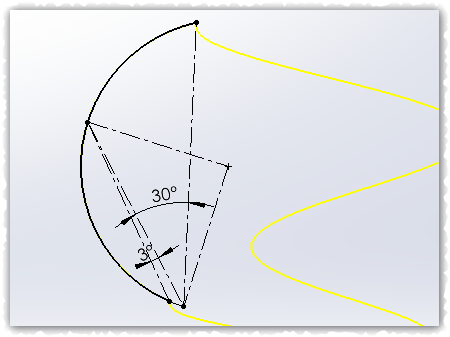

在新面上画草图轮廓。

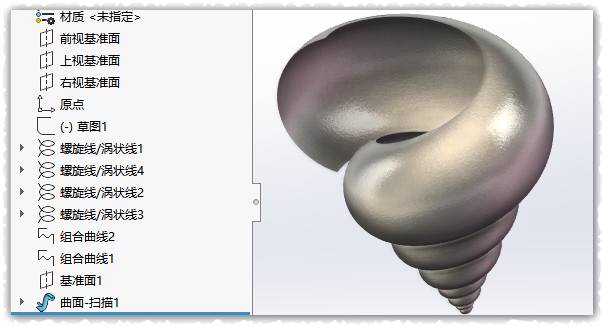

使用这个轮廓扫描出海螺的大致外壳形状。
新建3D草图，穿过海螺外壳的中心。上下两端分别用样条曲线和外壳链接起来。

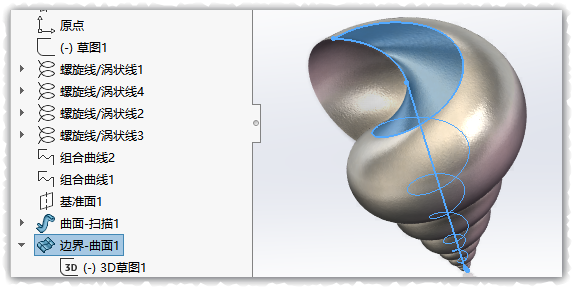

边界曲面，把中心这块补好。

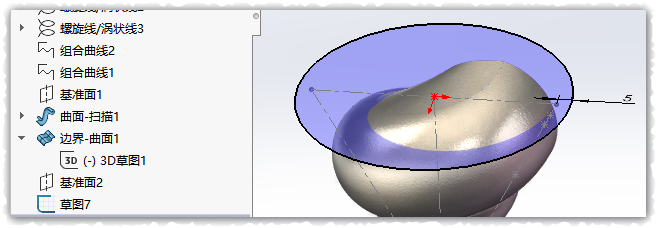

顶部新建一个面，在面上画大点的圆。底部顶点做一个3D草图的点。

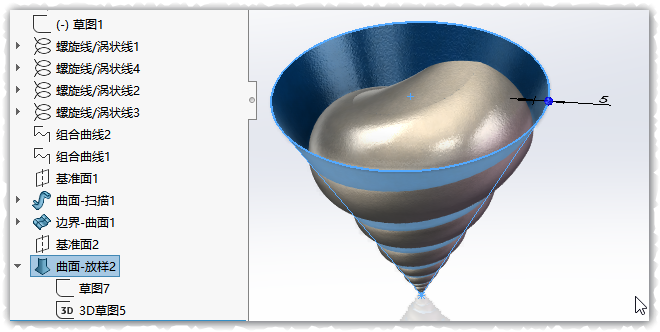

使用这两个草图放样曲面，使它和海螺外壳交叉。然后【交叉曲线】，得到这个交叉线。

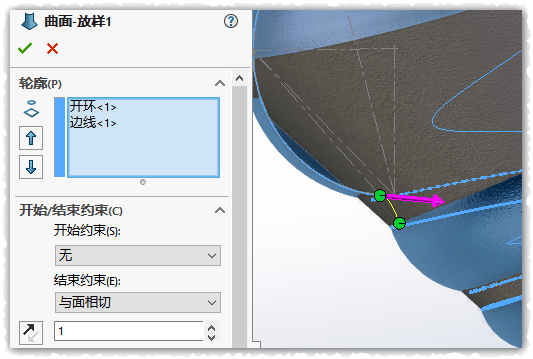

放样曲面，使用外壳下边线和上一步的交叉线，把海螺外壳的这个缝隙补好。
再接下来就是修被下面那个尖尖。先用上视面把底部切平。然后【填充曲面】填平。

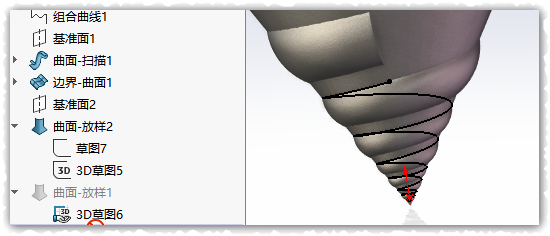

底部向下部分新建一个基准面，在新面上画个小圆。

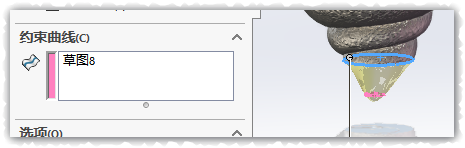

【填充曲面】，约束曲线，选那个小圆。这样就形成了类似圆顶的尖尖。

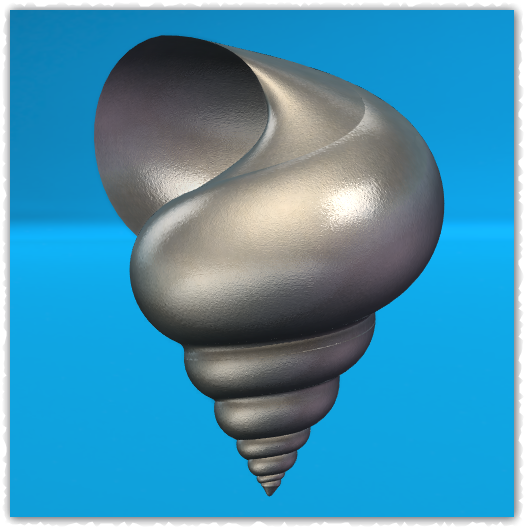

好啦，到这一步已经完全绘制好了。
