曲面实例：用Solidworks画一个烧水壶

1.先用旋转曲面画出壶的主体部分。2.继续旋转曲面，画出壶盖3. 扫描一个曲面分割壶盖的左半部分：画一条轮廓线并在壶的左侧新建一个基准面，4.扫描出来一个曲面。5.使用曲面-剪裁，如下图所示把没用的面裁掉。6.使用拉侧曲面，拉伸出按纽。7....

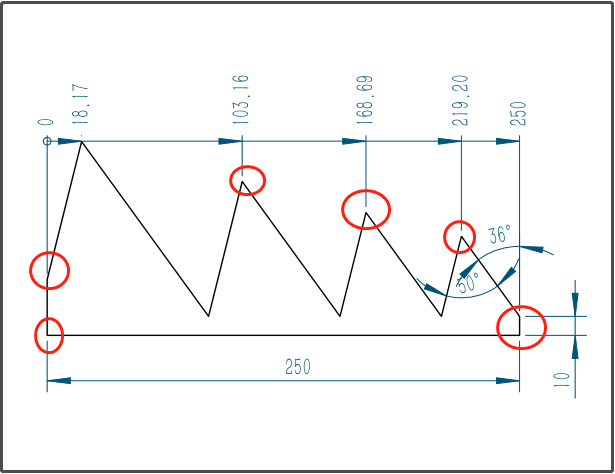

如下图红圈圈起来的部位所示，要使标注线和图框线之间产生一个缝隙，并且控制缝隙的大小，或者不产生缝隙，应该如何操作呢？要想精确控制这个缝隙的大小，我们可以点开设置--文档属性，点击尺寸，找到右边的延伸线，填写缝隙大小。这样修改一下工程图标注线...

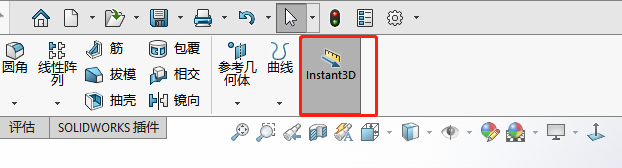

Instant3D，一个不起眼却很实用的小工具。实际使用中可能大多数人不知道它的具体功能，或许你用过，但是不知道原来是Instant3D包含的功能。接下来我们具体看一下他都能干什么。可能你只知道这一个特点，就是开启后，点击结构树零件或草图，...

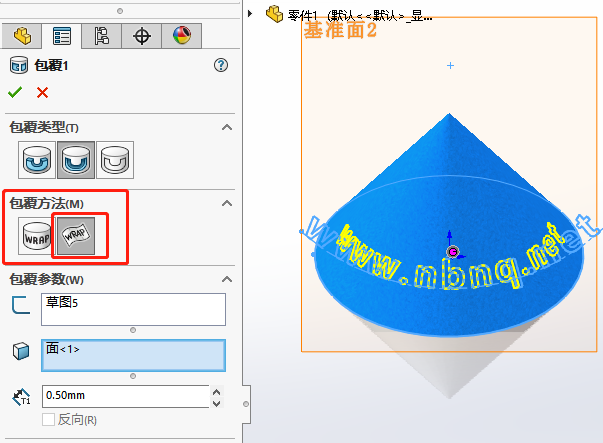

在圆锥面包覆文字或图案时，包覆方法里需要选择“样条曲面”。这样才可以包覆在圆锥面上。那么，可以包覆了，但是明明文字是水平的，包覆出来却变成了弧形的怎么办呢？如下图这样这个是因为平面映射到锥面上成形的效果。如果想让文字包覆后也是水平的，那么需...

映射的作用：您可将 SOLIDWORKS 实体映射到您在 SOLIDWORKS 到 DXF/DWG 映射对话框中所指定的图层、颜色或线条样式。您还可以映射输出的颜色。映射和图层的区别：SOLIDWORKS图层显示的线条...

点击这里查看下载地址http://www.nbnq.net/post/256.html提示：如果您是第一次安装，请确认已经安装了SQLsever2014 SP3，如果没有软件提示时可以下载安装。 &n...

Solidworks钣金教程-高级教程，官方出品。点击下方链接下载。...

创建工程图：在零件界面，点击文件，从零件制作工程图，选择一个模板。或新建，工程图，选择一个工程图模板在任务窗口拖拽视图到板板中。按照草图绘制里的工具使用方法，添加尺寸和备信息。点击文件，另存为。存储相应的格式。...

随形阵列定义：线性阵列时，可以根据阵列面的轮廓变化使被阵列特征或实体轮廓也相应变化。用法：线性阵列时，勾选“随形变化 ”。条件：1.阵列面需有变化的尺寸。2.被阵列对像的相对尺寸要标注。3.阵列方向应在一个相对尺寸上。使用时调出特征尺寸。如...

圆顶定义：给所选的面插入一个圆形的顶。用法：点击插入-特征-圆顶，选择一个面。圆角定义：沿实体的边线生成圆形内部面或圆形外部面。用法：点击特征的圆角，选择类型，选择实体的边线或面。倒角特征：沿边线/顶点/或一串切边生成钝化角的倾斜实体边...
