扫描一个南瓜头，主要用引导线的横向扫描

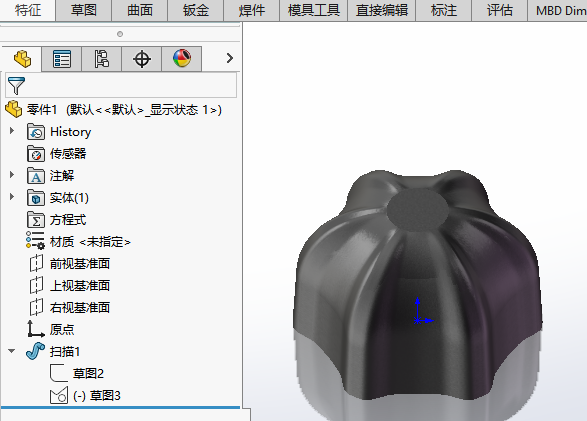

引导线的扫描可以使外形随引导线发生变化，具体我们来看一下实例：这种南瓜头图案就是仅用了两个草图完成的扫描操作方法：在上视基准面新建草图，绘制出扫描的轮廓变化路径，再套一个圆作为扫描的真实路径。退出草图，在前视面绘制出轮廓。添加竖直的虚线，让...

制作一份漂亮的只属于自己的模板是每一位工程人的必要工作，专属模板更能表达工程设计人员的意图。在Solidworks中如何制作呢？大致可以分为三个步骤：一、绘制合适的方案和边框。二、在方格中调用零件名称、重量、材质、文件名、图纸编号、日期等等...

这种圆圆的不锈钢篦子你用过吗？这是一种方便收纳的可变形蒸盘的一部分。我看具体来看一下绘制过程！1.在上视面画一个直径170的圆2.钣金，基体法兰，填写厚度。也可以使用默认参数。做一张圆板出来3. 新建零件，开始绘制冲压模具。第一步，绘制好需...

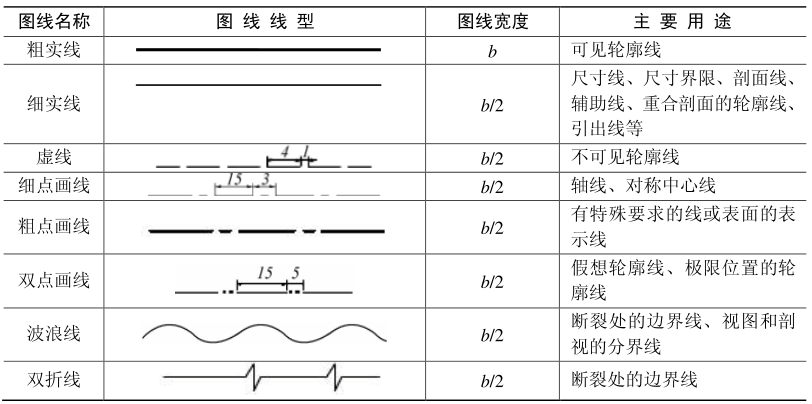

导出CAD工程图时，不同的线条颜色应该如何设置？参考依据是什么？我们先来看一下，国标GB/T 17450关于线条类型和应用的规定：图1：GB/T 17450 图线及用途由上表可以看出，不同作用的线条其粗细和类型是有具体规定的。那么这条线在计...

第一个问题，常见的错误学习方法？No.1 跟着网上的零星知识学习，遇到不会的就去网上找。习惯依懒性地查看其它人的绘图过程，遇到陌生图纸感觉无从下手。很多学习SW的同学的现状就是：关注一个...

solidworks装配体下默认显示螺纹装饰线，如下图这样看起来一大堆的洞洞和圈圈很不美观。那么如何正确隐藏呢？分析：装饰线属于注解类属性线条，而且我们要在装配体模型下隐藏，所以我们可以按如下设置：鼠标右键单击装配体的“注解”，点击细节，将...

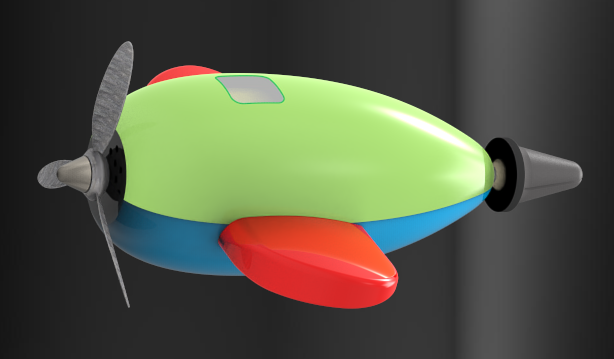

本文中所提到的产品已申请外观专利和实用新型专利，本文中的内容仅供学习用，请不要模仿出售。本文所展示的产品已简化处理，仅供参考。设计飞的出风口夹：出风口夹用于夹在汽车出风口导风片上，固定飞机。上面螺牙连接飞机的金属支杆。设计飞机的下壳：下壳中...

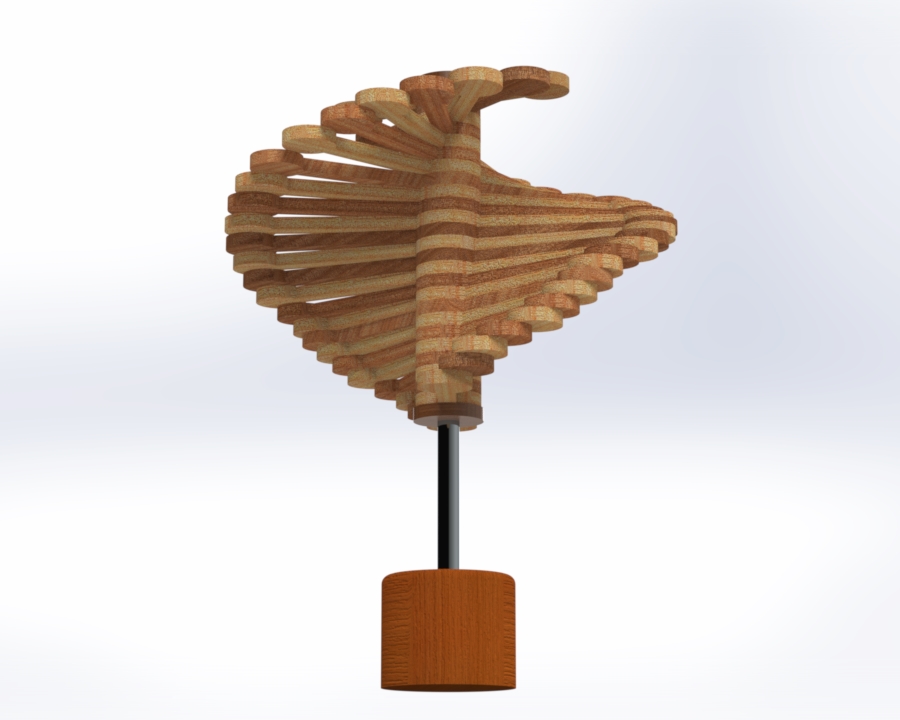

像这种有较多相似组件的装配体，怎么才能提高绘制速度呢？接下来一起探讨一下：首先，新建一个零件。绘制一个轮廓拉伸出第一片木片，设置好零件编号、外观、材质等参数。把这个零件另存为1。接下来，就是提高速度的具体过程。因为相类似的零件。结构也相同，...

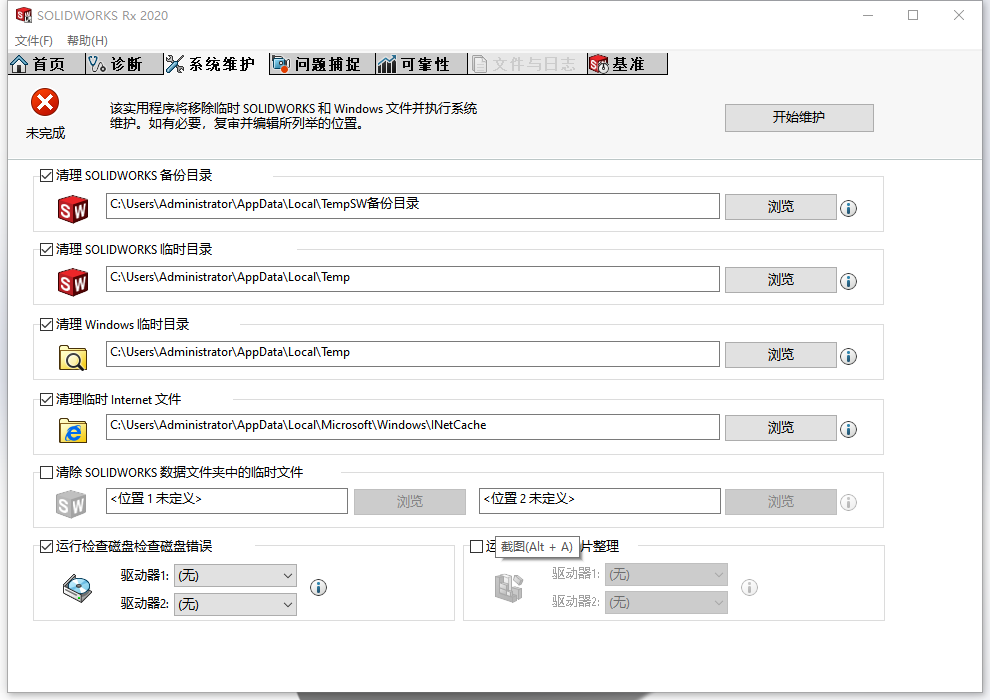

系统自带有诊断维护问题捕捉可靠性检测等多个工具。这些你用过几个呢？使用方法：点击开始-S开头找到solidworks工具-Solidworks...

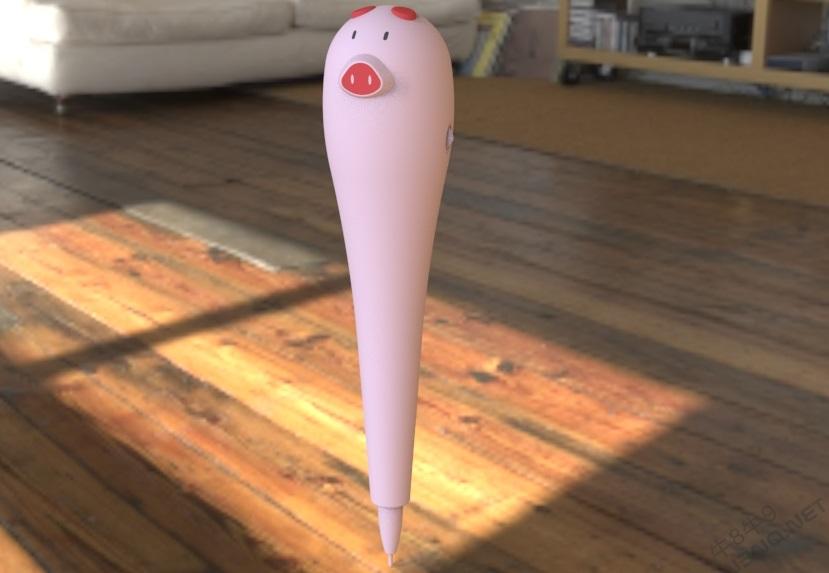

非常可爱的一款减压笔。手感超级好。1.旋转曲面，画出小猪的主体部分。2.在右侧离开主体2mm的位置新建一个基准面，画出嘴巴的轮廓。3.拉伸曲面，向外拔模30度，成型到主体面。4.剪裁曲面，把里面那个面删了。填充曲面，把嘴巴封起来。5. 在...
