用Solidworks画一个金属支架
这个是昨天分享的CSWP练习题，今天我们一起来完成一下。绘制过程：上视面绘草图，把主体部分拉伸出来。多拉伸一点，一会切除。如果嫌草图麻烦，可以先画个外框，然后再切除里面的孔。然后前视面草图，反侧切除。把形状切除出来。接下来依次切除需要镜像的...
巧用实体转换钣金，一次完成四次的工作量。

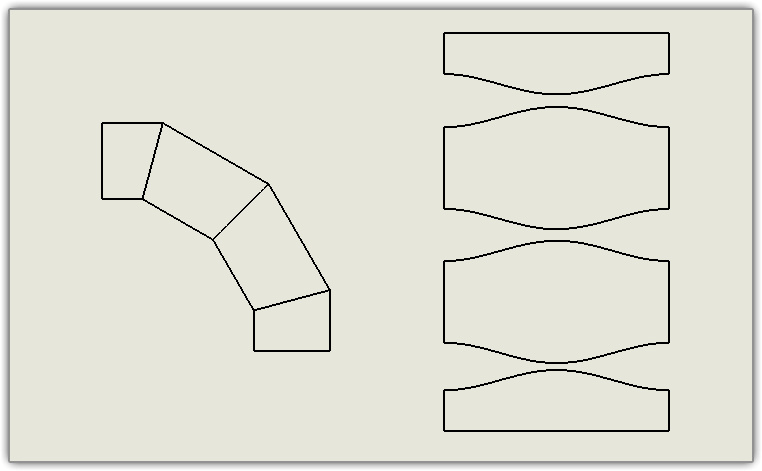

有时候使用实体绘制完成，再转换成钣金，会比直接使用钣金来绘制效率会高很多。比如下图这样的产品如果从一开始就使用钣金来绘制，需要四个图，四个零件，而且还是分次计算切口的位置。最后还要装成装配体。而我们从实体命令绘制就会事半功倍。过程演示：前视...
用Solidworks制作一个钣金折弯动画
这是一个非常简单的钣金折弯动画，一目了然展示钣金是如何从一起板变成弯的。视频展示： 绘制过程：选画好两个需要的零件，分别是折弯刀和模具。新建装配体，插入两个零件，使模具固定。添加好配合关系。调整折弯刀到模具的位置，如下图。【插入零部件】-【...
用下载的弯管器模型制作一个弯管动画

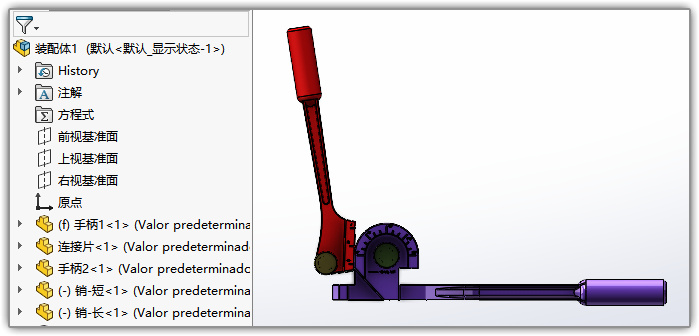

昨天我们分享了一个弯管器的Solidworks模型。今天我们使用这个模型制作一个仿真动画，演示弯管器是如何将直的铜管弯成圆形的。 首先我们将装配体里边的各部件名称改为中文，便于描述。并调整手柄的位置到如下图所示，使其尽量接近垂直但又不要竖直...
一道非常简单却能难倒英雄汉的练习题

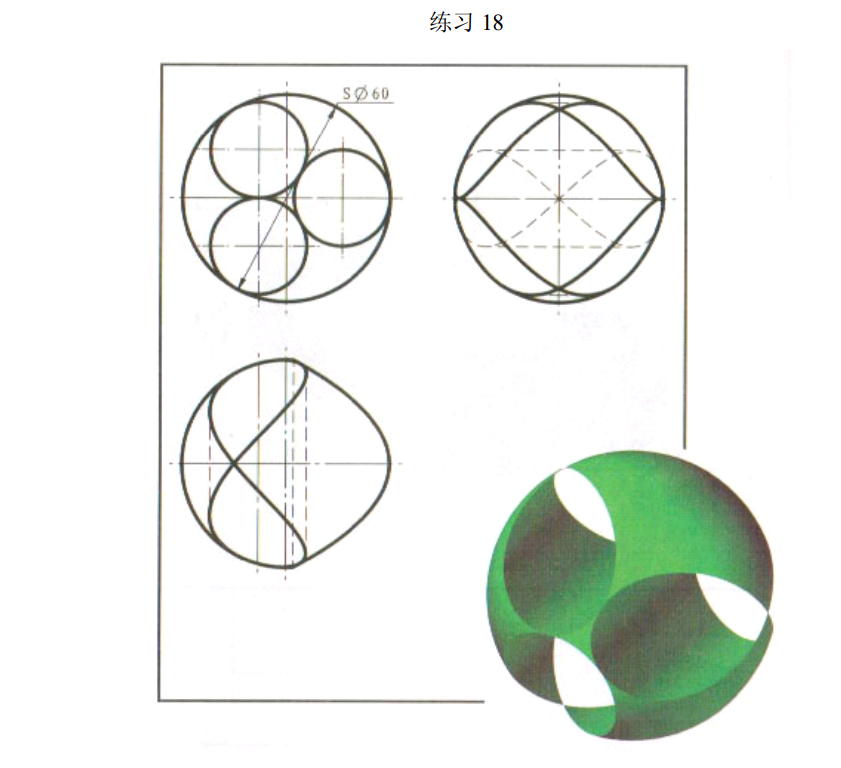

再次想起了这个古老的题目。很简单的一个造型，无非就是一个圆球上切出来三个洞而已，可以在用solidworks绘制时却遇到了麻烦。一开始我们先旋转一个圆球出来，然后选一个面绘制三个相切的圆，做拉伸切除。本想这么简单就做好了，可以却是这样：提示...

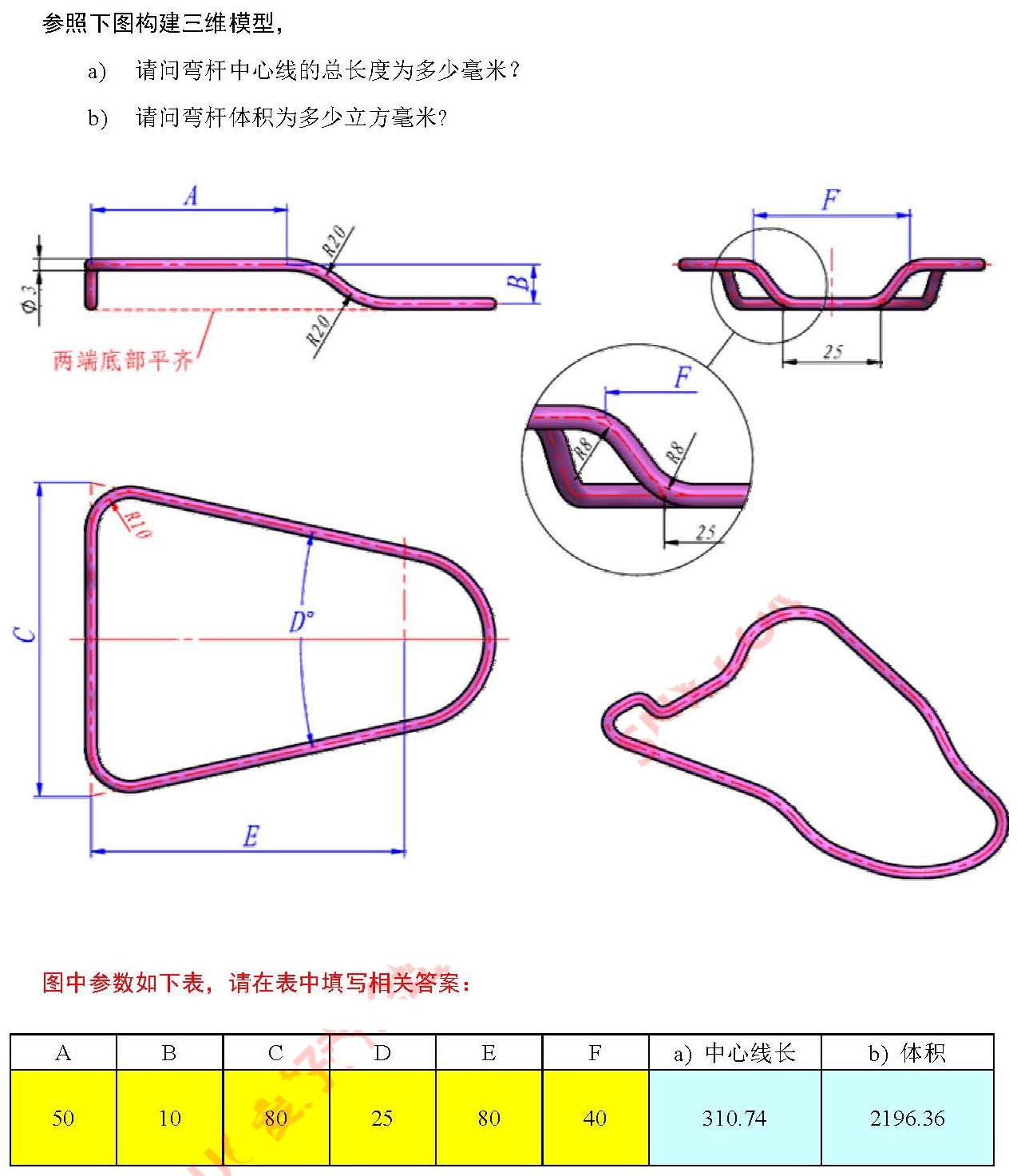

Solidworks绘制一个框架
这是一个和练习题差不多意思的题目，参考：http://www.nbnq.net/post/84.html 。相对为说这个更简单一点。绘制过程差不多，同样新建一个府视的草图，拉伸曲面。注意这个草图的最左边和原点重合，后部分会用到这...
Solidworks简单两步绘制一个蛇形弹簧

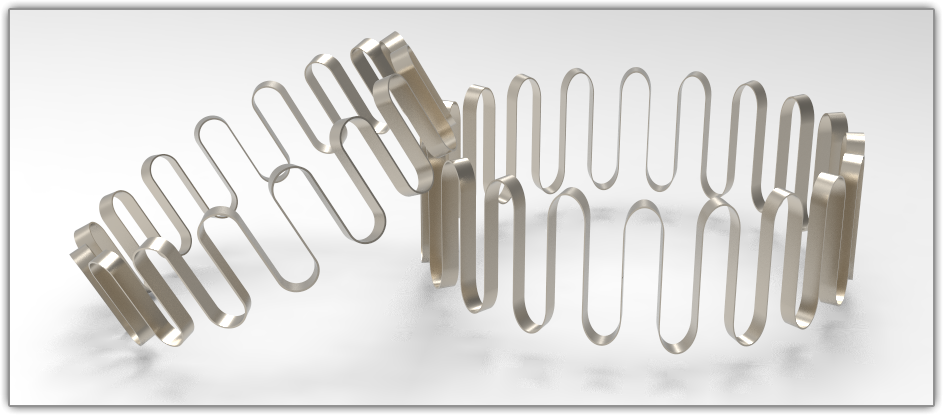

先在前视面绘制草图。可以先绘制上下各一个弧形，然后阵列20个。拉伸，选薄壁特征。测量一下草图的长度，即弹簧的长度。插入-特征-弯曲，选择折弯。折弯半径输入长度/π/2 ，注意Solkidworks中圆周率是用pi表示。输入后注意...

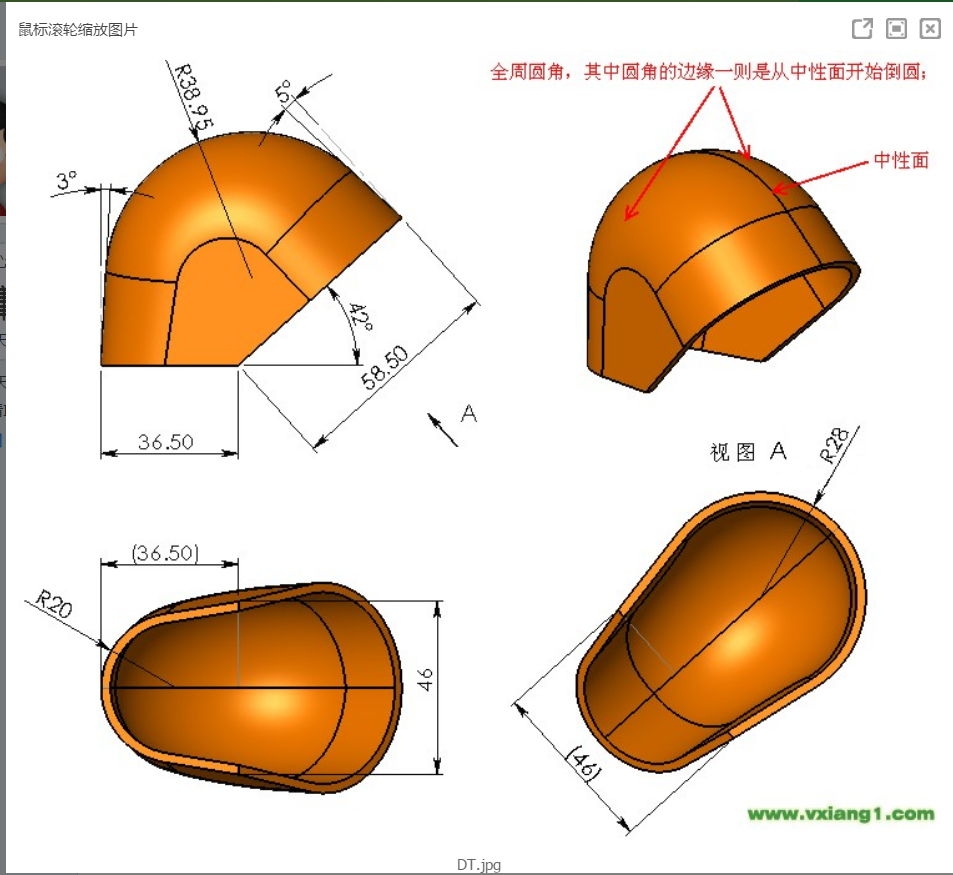

这样的题目你会做吗？
你会做吗？ 试着不看后面的答案，自己先动手绘制一下吧。来看一下绘制过程:在上视面绘制草图。拉伸一个凸台，先把外部轮廓的大体形状做出来。然后我们需要切除平面部分。这个平面是通过两个不同的圆弧角的面，所以需要草图约束才能创建出来。在下面那个R2...
新手解惑之：这样的钣金零件你是怎么画的？
绘制钣金注意最后要有展开图。即你绘制的零件要能在钣金中展开并能重新折叠起来成型。这种图形要注意折弯处的过渡，从下往上第一个折弯是直角，第二个是沿斜线方向的直角。所以我们可以使用绘制的折弯，而不是边线法兰。上视面，绘制一个大大的矩形，基体法兰...
你还在用成型工具和压凹工具做钣金折弯角加强？

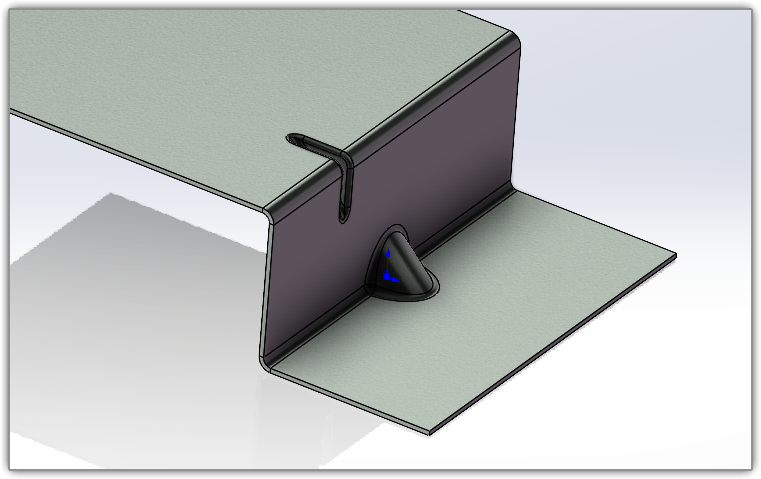

钣金处理时，怎样在折弯处压出加强筋？你是不是还在用成型工具？也太out了吧！Solidworks早在多年以前就已经有“钣金角撑板” 工具了，只需简单两下，立马生成！角撑板工具不仅生成快捷，外形自由定义，最主要一点还是支持钣金平板模式展开。钣...
