【题目】CaTICs 3D23-24-10
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】  A=193，B=41，C=32，D=16，E=63，F=103，G=16.5
【问题】
1、请问图中P1到P2的距离是多少？ 2、请问图中黃色区域的面积是多少？
2、请问图中綠色区域的面积是多少？  3、请问模型体积是多少？

【答案】
1、107.205    2、4410.072   3、3191.222   4、436221.931

这个题相对比较简单。绘制过程：

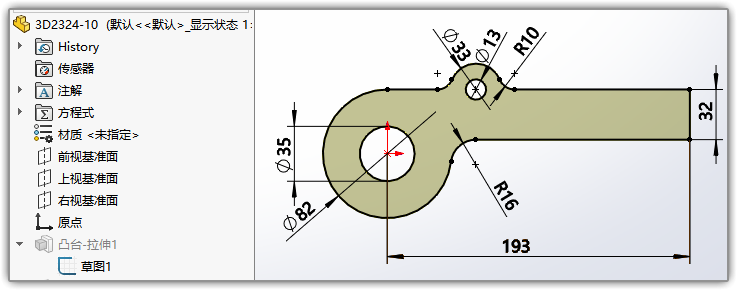

前视面绘制草图，拉伸凸台。

还是前视面绘制，拉伸切除。

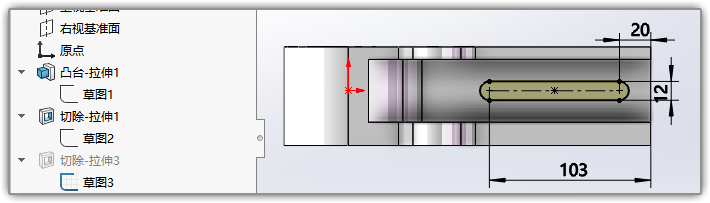

顶上绘制草图，切除掉中间的槽口。

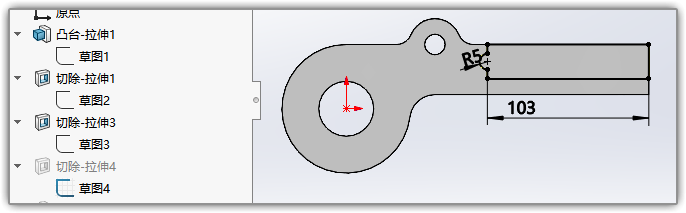

正视的这个平面上绘草图，把最外侧这块切掉。

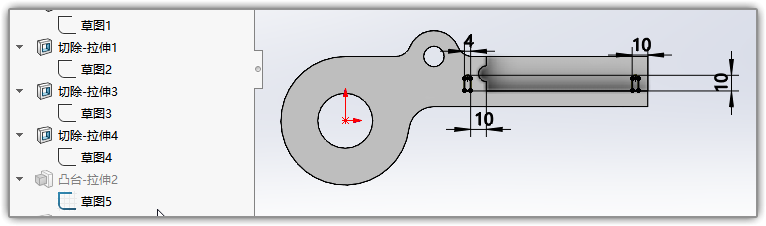

再前视面绘制草图，拉伸出来这两个小东西。

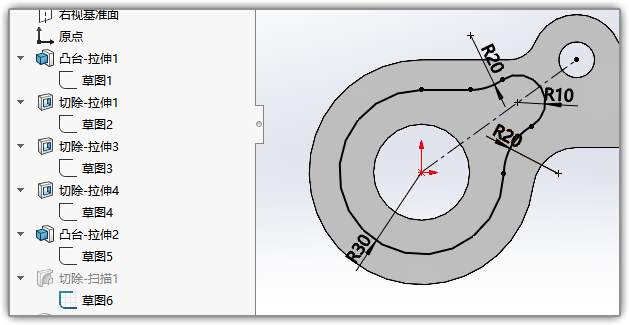

下图这里做个扫描切除。

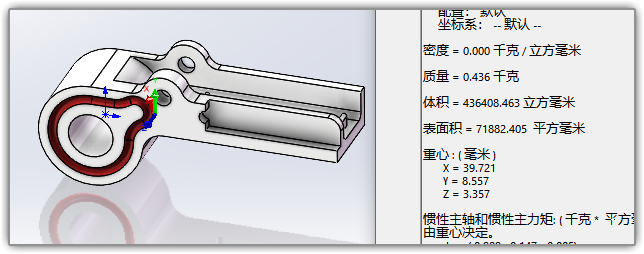

最后倒倒圆角完成。最后的体积结果比标准大了一点，不过在合格范围内。

简单渲染一下

题目中的Solidworks格式文件下载：
