这个题目需要注意圆桶的内壁，不是沿中心线扫描的路径，左右不对称。所以需要放样切割。
绘制过程：

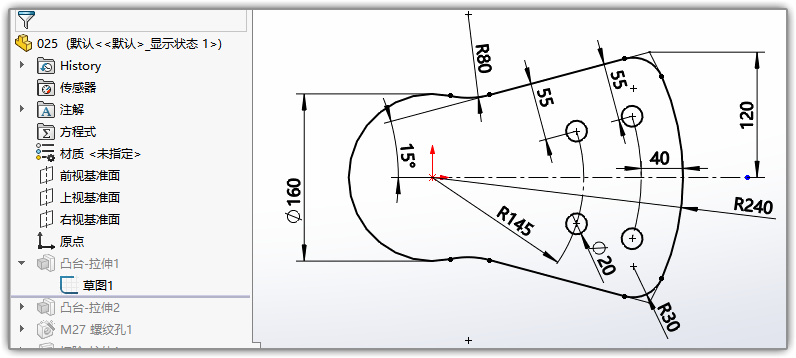

上视面绘制底板轮廓，拉伸凸台。

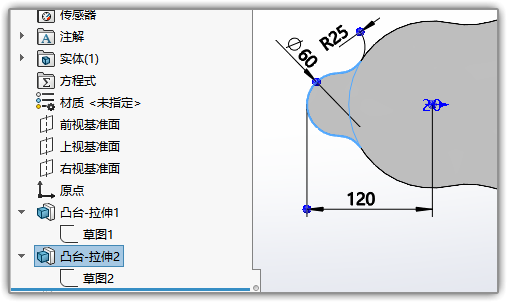

左边的小耳朵再拉伸一次。

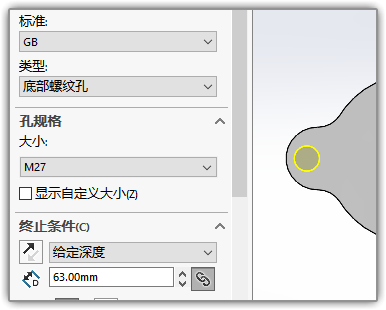

打个螺纹孔。可以随便先给个位置打孔，然后修改草图约束位置。

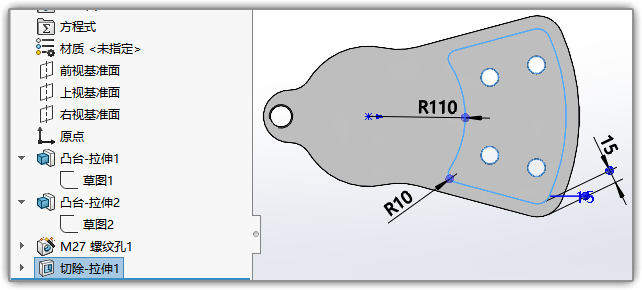

切除

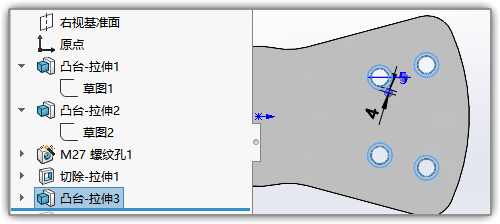

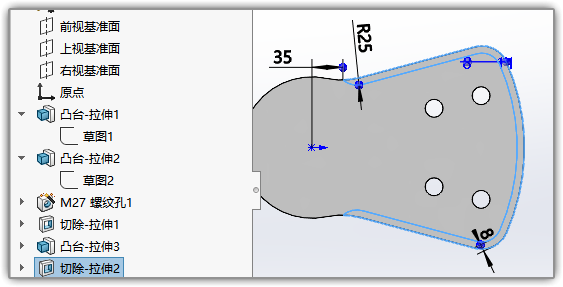

拉伸5，把洞补起来
把侧边豁口切出来。

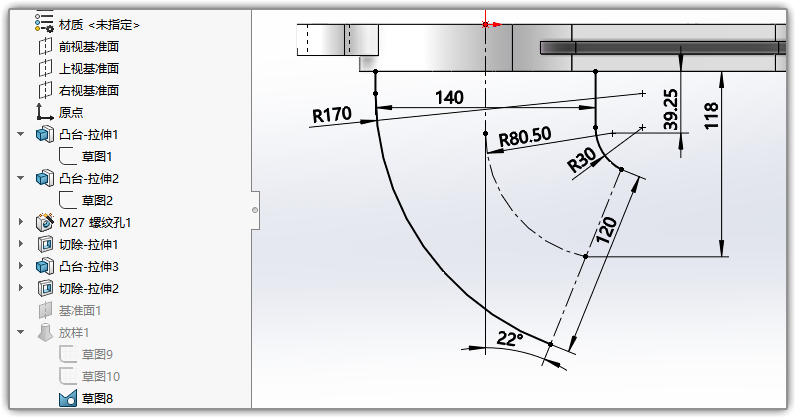

前视面绘草图，

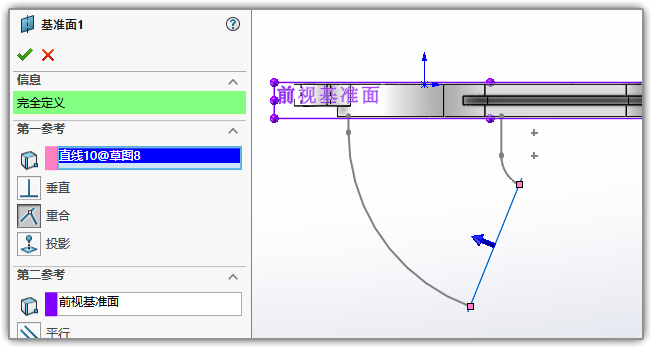

通过长为120的圆口直径线做一个基准面。
在新基准面上绘制圆，使其和上上一步绘制的草图轮廓端点穿透关系。
在上视面上绘制圆，使其一样和上上一步的端点穿透。

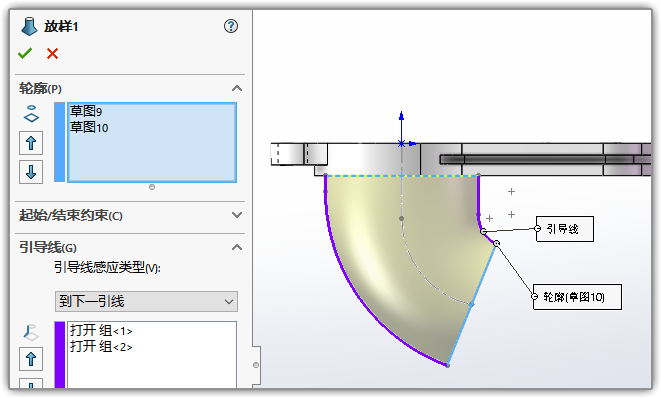

放样凸台。

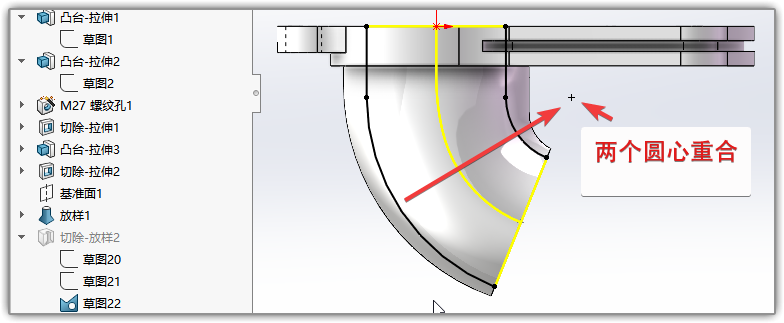

接下来放样切割内圆。还是在前视面绘制草图引导线，然后还是两个端面绘制内圆轮廓。
最后倒个圆角。

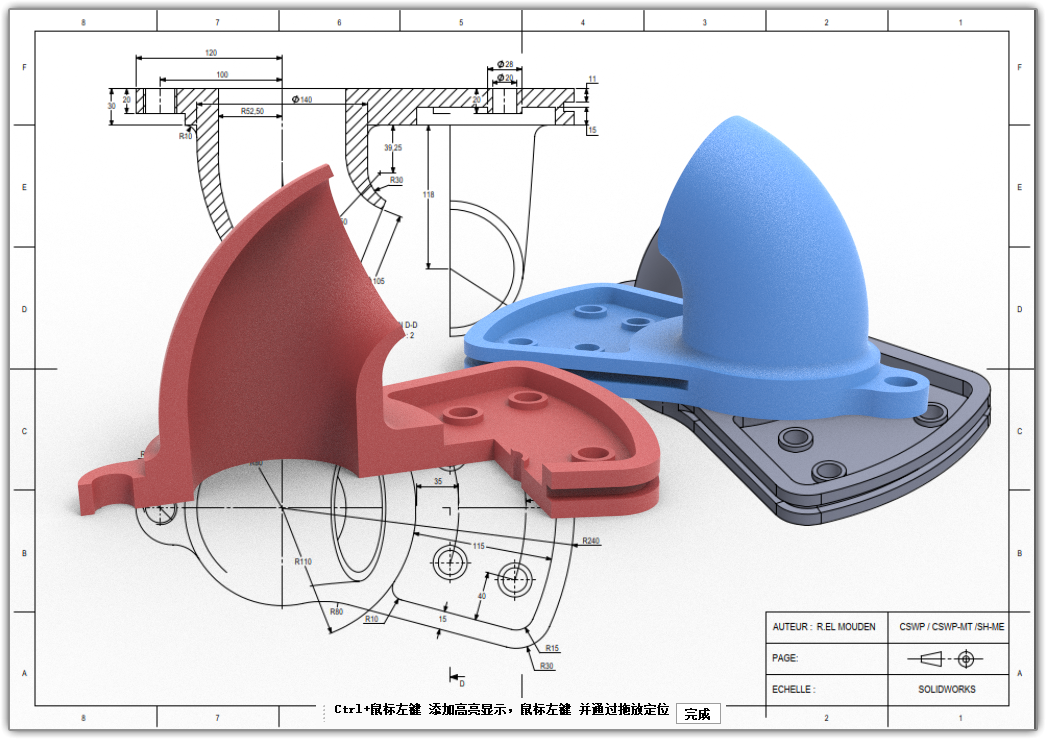

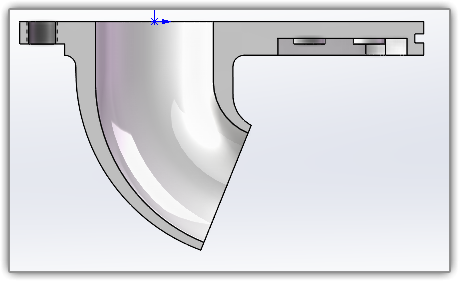

剖开，检查是否和题目一致。
题目的Solidworks格式3D文件下载：
