这个题目不难，不过由于图上给出的信息有好多处遗漏，会导致我们画图时有一些困惑。所以未注尺寸可以自由发挥或参照我的画法。

绘制过程：

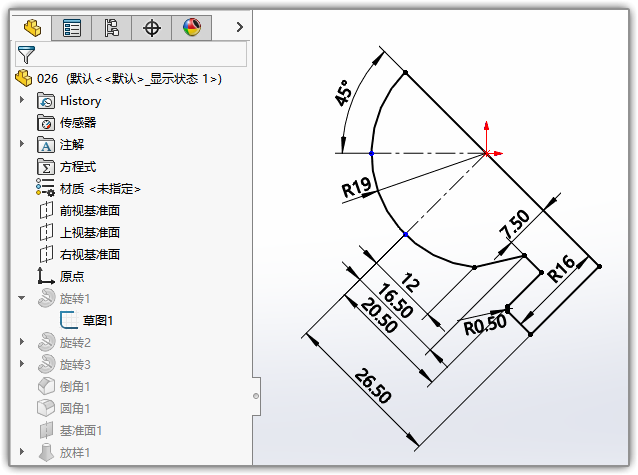

前视面绘草图，旋转。

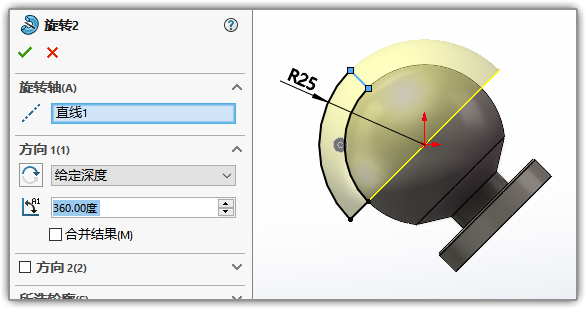

因为中间部分是不同的材质，所以我们另起草图旋转，取消【合并结果】

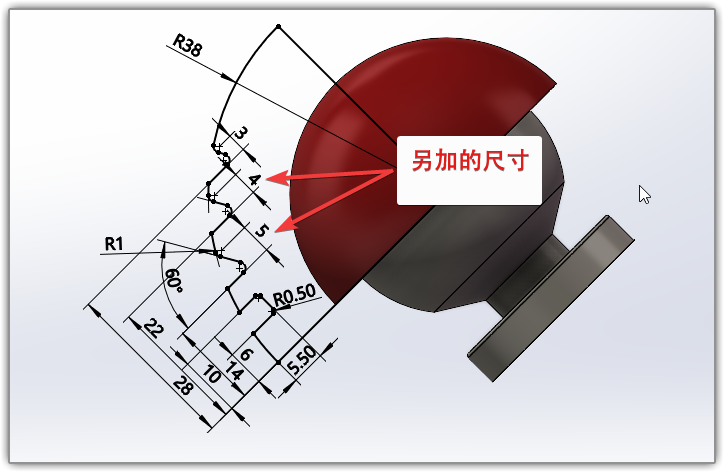

最外环，同样取消结果。草图中的倒角圆心尺寸是题目未注出的部分。

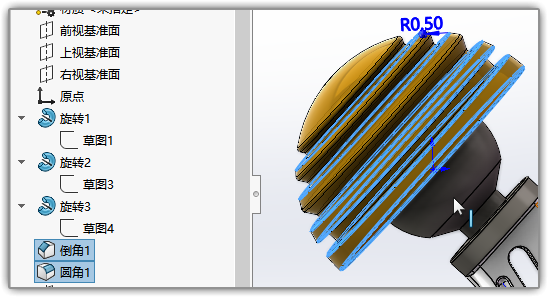

把题目未注出的倒角和圆角做一下。

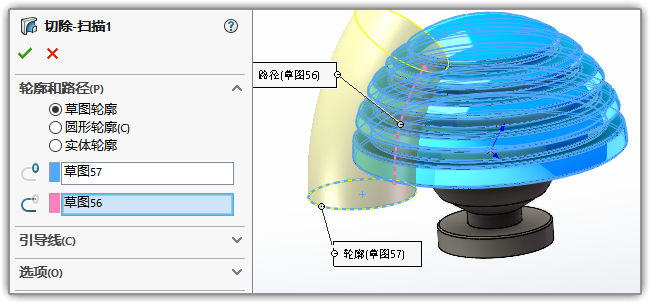

做一个扫描切除。

前视面绘草图

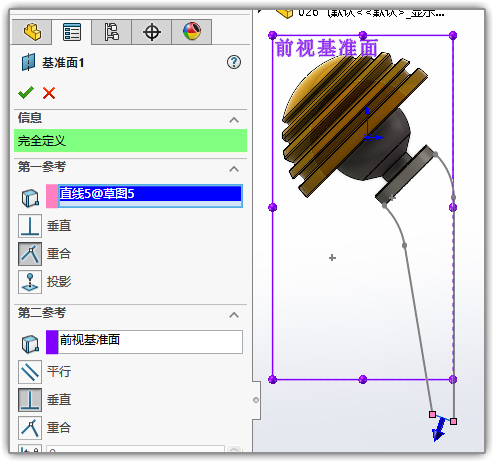

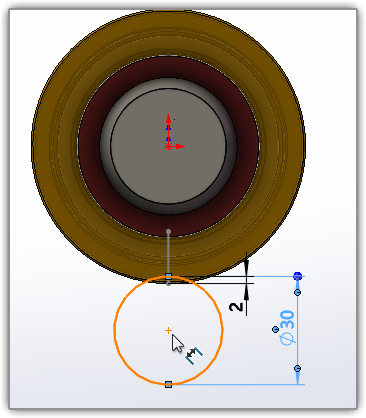

能过最下面的长度为10的构造线做一个基准面

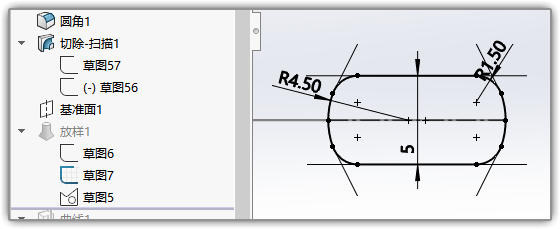

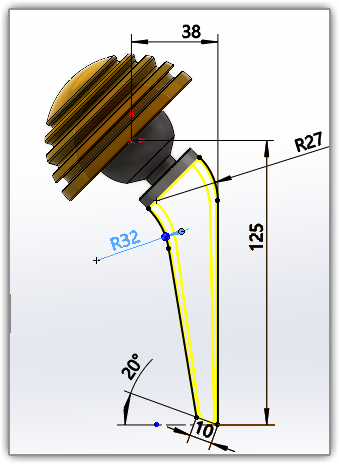

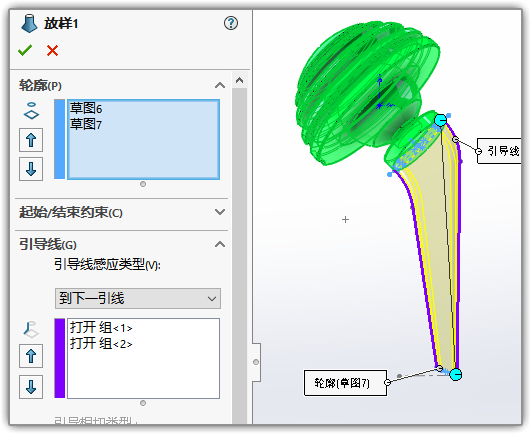

接下来准备放样下面的柄。分别在新面和 万向节球底部的平面上做轮廓图。

尺寸可自由发挥。注意放样的两个引导线的选择。

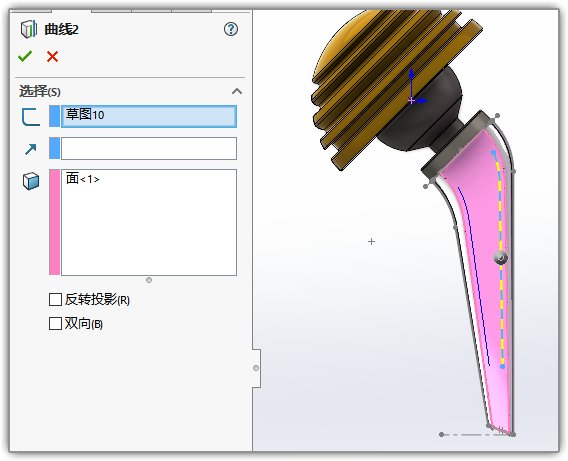

将手柄的左右两个轮廓边线等距一下，然后投影到手柄上。

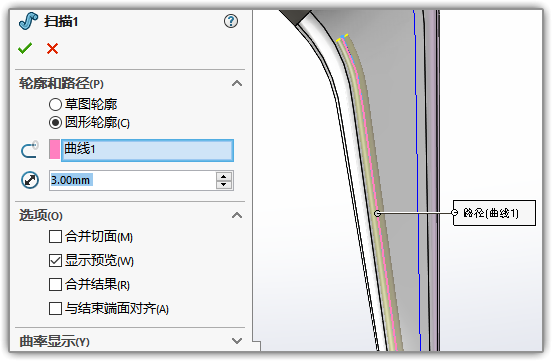

分别使用这两根曲线做扫描，直径3。取消【合并结果】

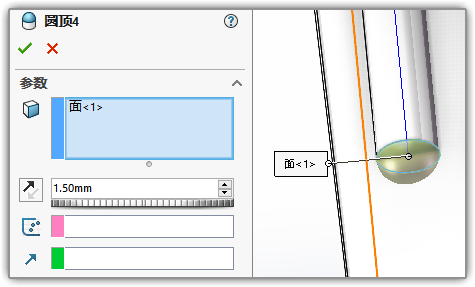

给这两个圆筋的两头做上圆顶。

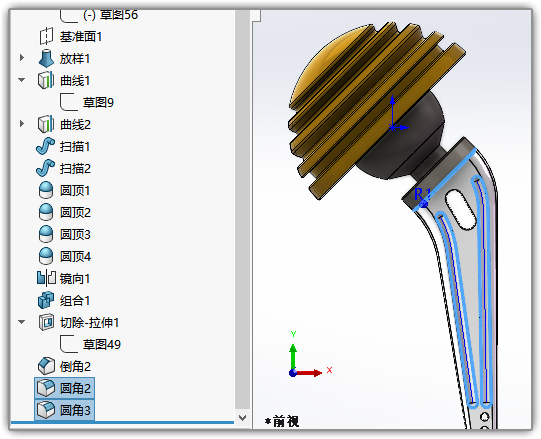

镜像一下。

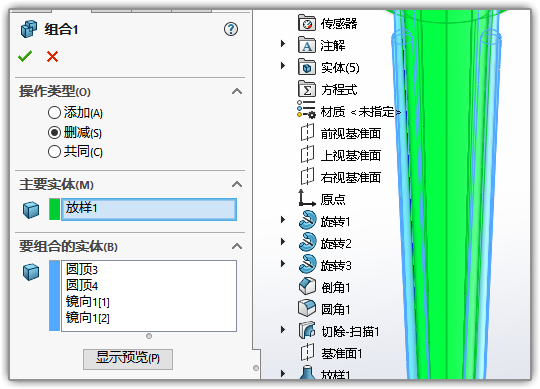

组合，删除。主要实体：放样的凸台，要组合删除的实体：四根带有圆顶的筋 。

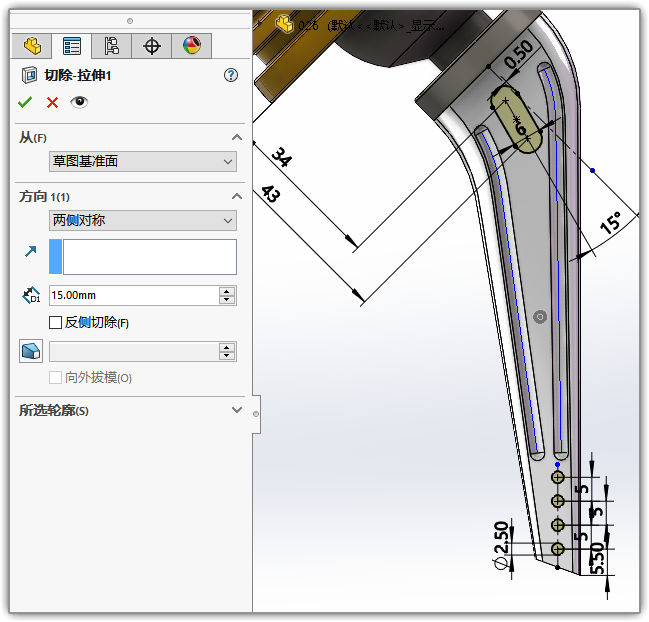

前视面绘图，拉伸切除。

细节部分的圆角倒角做一下就OK .

题目的Solidworks格式3D文件下载：
