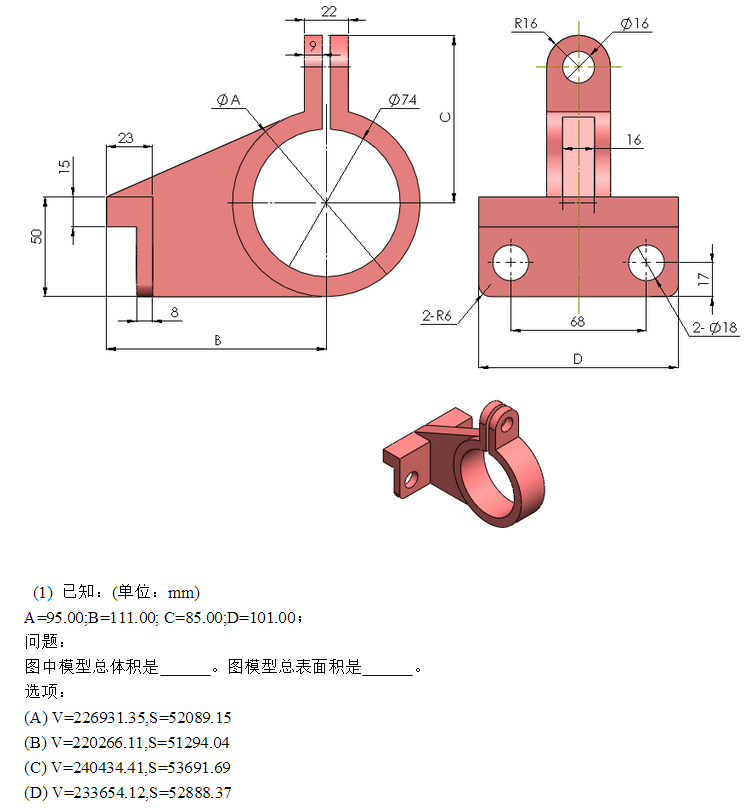

题目简单，图形也很简单，绘制起来只需简单几步，没有悬念。

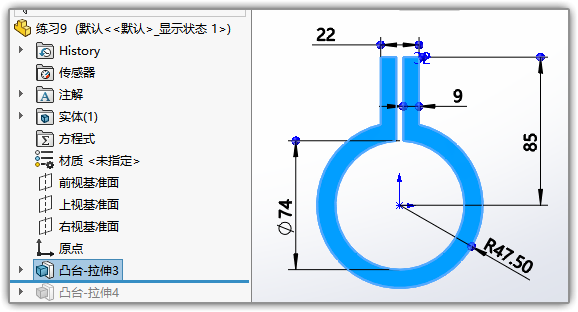

在前视面绘制圆和两个竖的耳朵。拉伸方向:两侧对称。

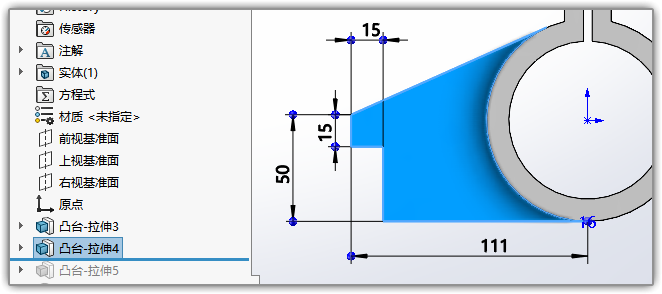

继续前视面绘制左边斜板，同样两侧对称拉伸。

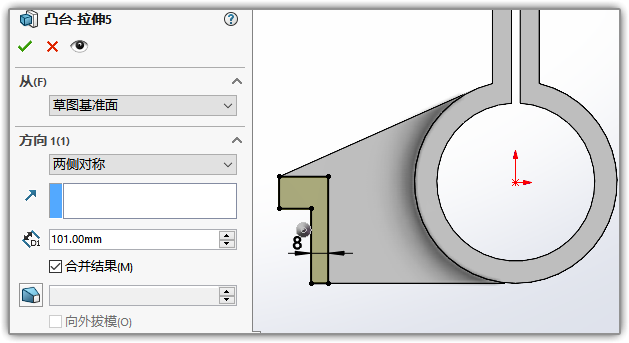

还是前视面，绘制草图，两侧对称拉伸。

差不多已经把主体部分绘制完成了。然后弄一下细节。

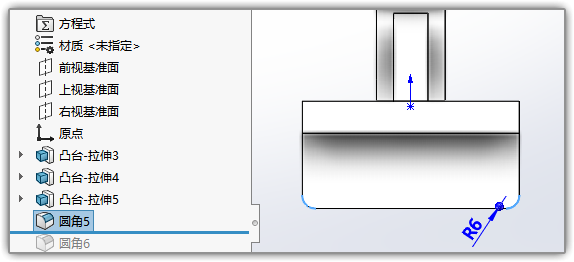

把这两个倒角做一下。

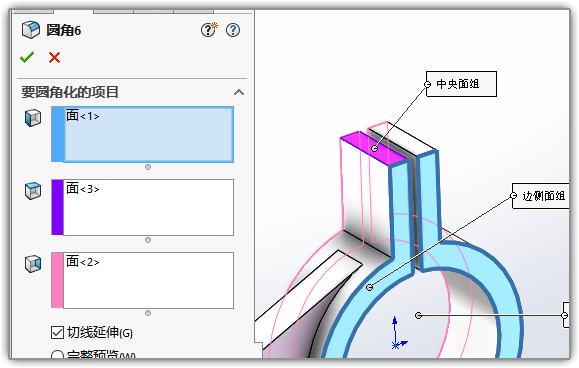

这里倒完全圆角。因为中间是分开的，所以做两次。

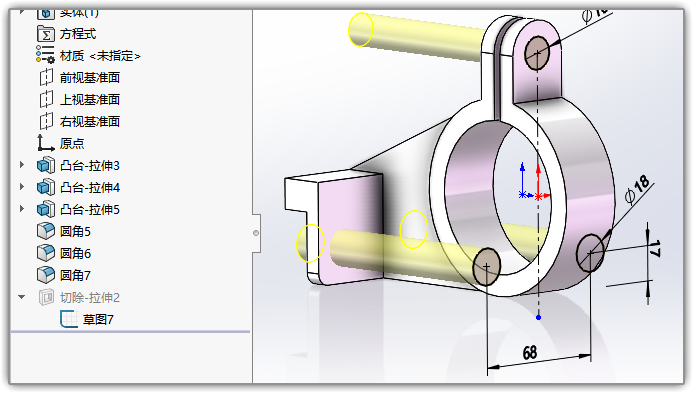

在下图所示面绘制草图，把三个孔切出来。

题目Solidworks文件下载：
