文末视频讲解文件属性的作用,用法,和使用技巧,讲解如何制作自定义属性模板文件,讲解其它如何对文件属性进行统一管理的办法和技巧。

推荐观看视频。

本文描述如何编辑自定义属性模板:

第一次使用模板文件有如下提示:

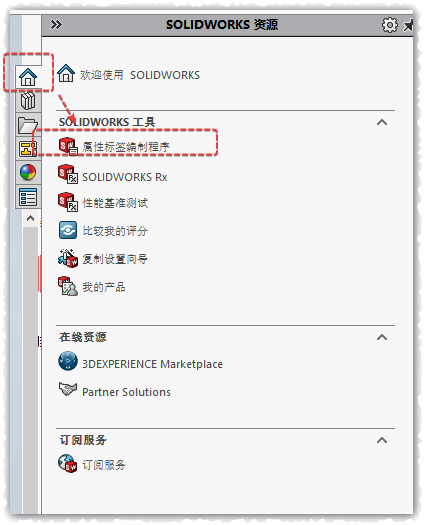

我们单击“现在生成”开始制作一个模板。或者通过其它方式打开属性标签制作程序 。

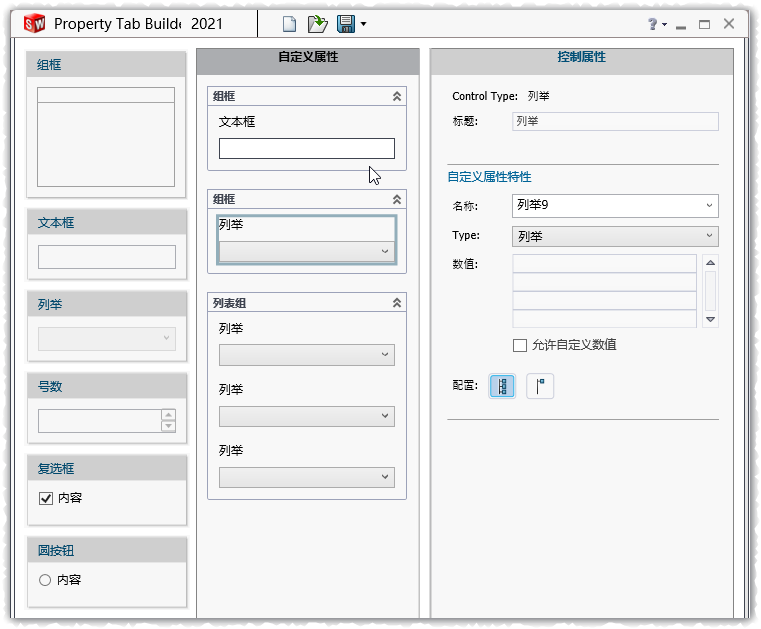

依次托动左右的复选框到中间自定义属性列表下。注意每一个数据框都需要安放于组框下。最后点击保存,存放于模板目录即可。

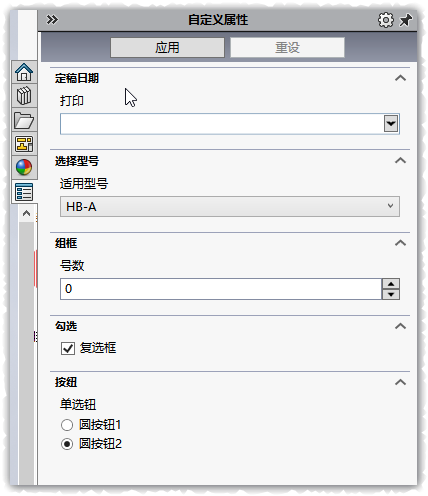

按F5刷新,会出现自定义选项。对数据进行补充后点击“应用”即可保存对文件属性的更新。

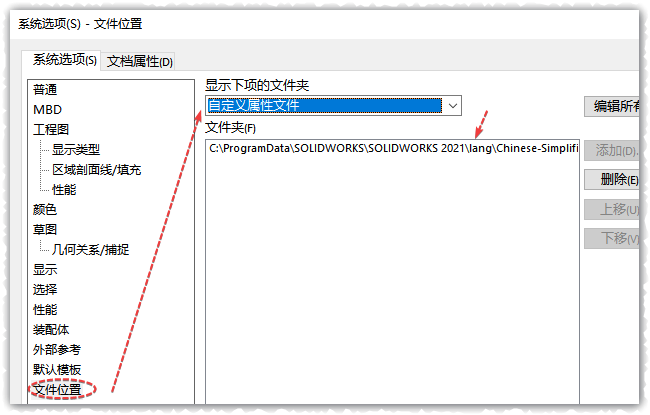

注意模板文件的位置。


视频讲解:
