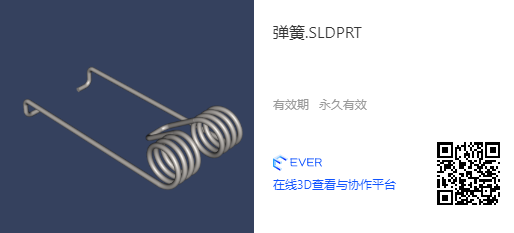

这个弹簧看起来挺简单的。文末有3D文件的下载链接。
绘制过程：

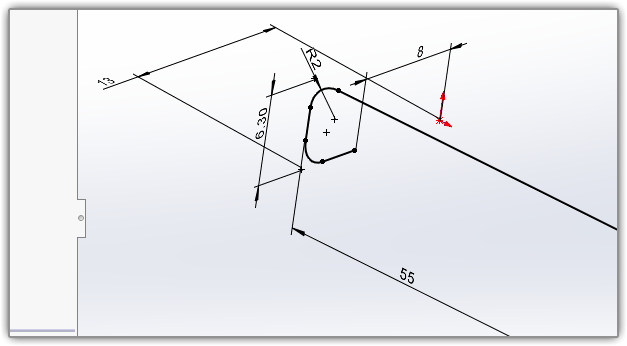

新建零件，直接点击3D草图，先把弹簧的直线部分绘制出来。
因为我们把这个3D草图放在前视面左侧了，所以新建一个基准面，第一参考前视面，第二参考就是这条线。
在新面上绘制一个螺旋线，输入好参数。注意起点和3D草图的右侧端点重合。
接下来就是绘制中间那部分，稍微费点事。
参考螺旋线的终点和前视面绘创建基准面

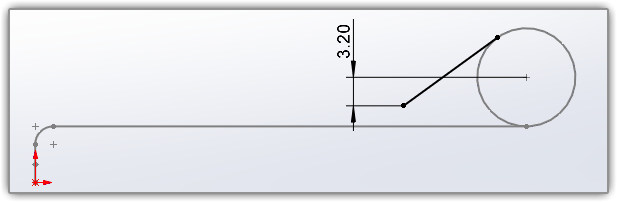

在新面上绘草图，画一条直线。如下图。
