【题目】参照题图绘制图形，【注意】CATICS自19届开始不再公开赛题，题图均来自网络。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=460,B=100,C=30,D=120,E=180

1、请问图中P1到P2是多少？
2、请问图中黄色区域的面积是多少？
3、请问图中紫色区域的面积是多少？
4、请问模型体积是多少？

绘制过程：

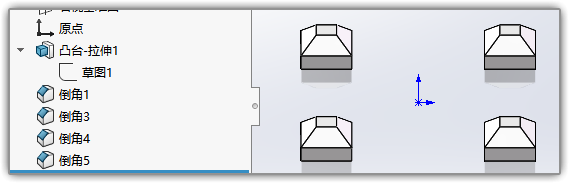

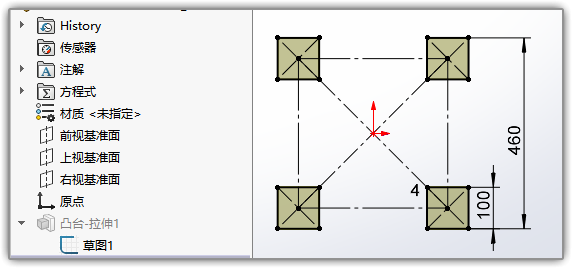

在上视面绘四个方框，向上拉伸凸台。边长等于B.  画一个辅助方框，定位用。

给四个凸台倒角。

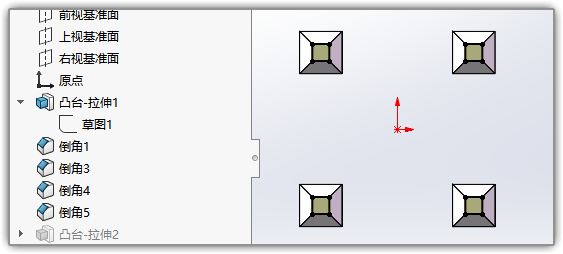

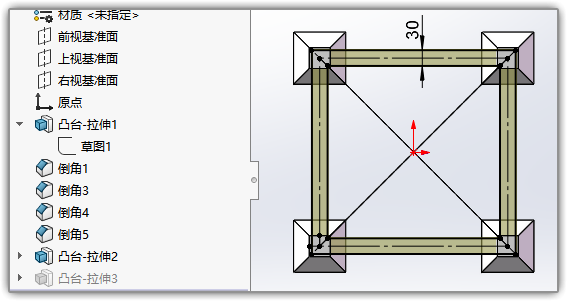

在倒好角的顶面上绘制草图，转换实体引用。拉伸凸台。

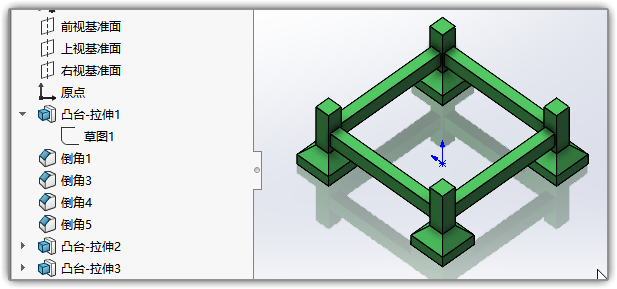

最后在顶面上绘制草图，拉伸即可。

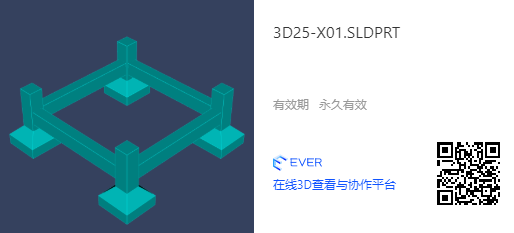

3D答案：
