【题目】参照题图绘制图形，【注意】CATICS自19届开始不再公开赛题，题图均来自网络。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=82,B=119,C=38,D=92.5,E=32,F=15,T=1.6

1、请问图中黄色区域的面积是多少？
2、请问图中绿色区域的面积是多少？
3、请问模型体积是多少？

原始题图缺少M剖面视图，现在看到的最右侧的图是我脑补加上去的。

绘制过程：

前视面绘草图，拉伸凸台。

然后给两侧倒两个完全圆角。

使用【曲面】-等距曲面，将外轮廓面向内等距5

在前视面绘草图，将第一步中的两条虚线转换实体引用。用这两条线拉伸两个曲面出来。

使用【相交】命令，将厚度为5的两个深度去除。然后用到的所有曲面可以隐藏了。

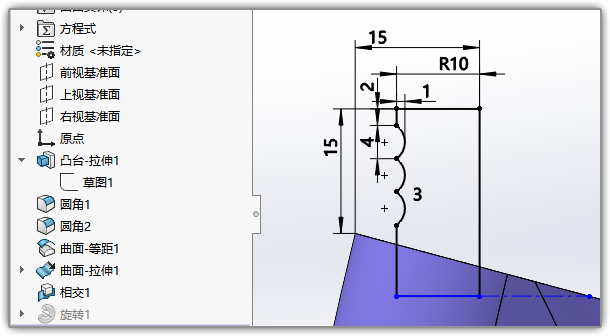

将瓶嘴旋转出来。

将把手处切除出来。注意草图相切的位置。

在底面上转换实体得到草图，向下拉伸，拔模30度。

在新的底面上，等距5得到草图，向上切除，拔模30度。

最后在瓶口处抽壳，这个题就完成了。

看一下体积：

下载SolidWorks格式答案：
