【题目】CaTICs 3D23-24-07
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】  A=141，B=39，C=23，D=99，E=229，F=77，G=89
【问题】
1、请问图中P1到P2的距离是多少？
2、请问图中綠色区域的面积是多少？
3、请问图中黃色区域的面积是多少？
4、请问模型体积是多少？

【答案】
1、163.469    2、5432.289   3、7404.418  4、586358.70

绘制过程：

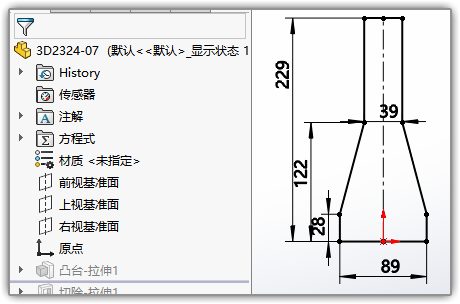

右视面绘制草图，先拉伸出主体。

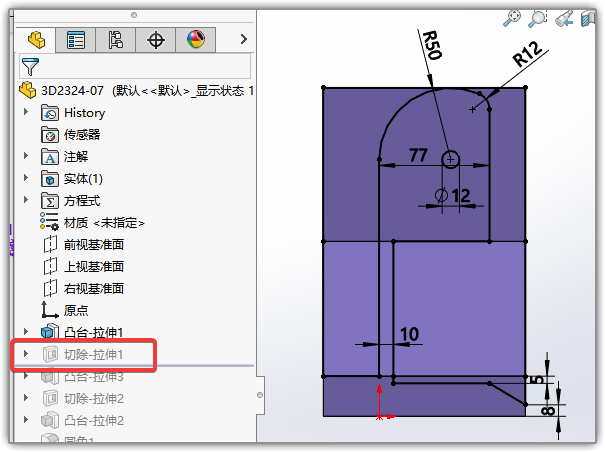

前视面绘制草图，将侧面切掉。注意这里切除时要选择轮廓。切成的样子看下面第二张图。

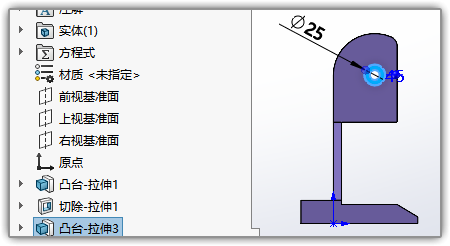

然后把小孔的外环凸台拉伸出来。

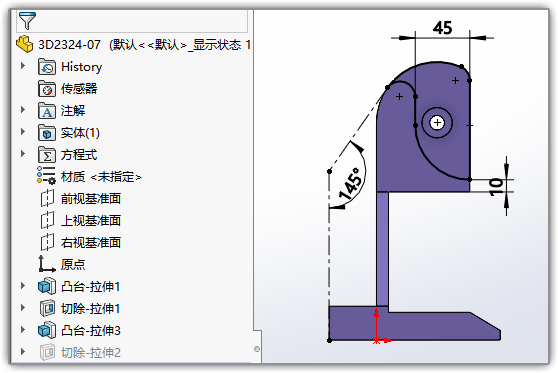

前视面绘草图，切除掉中间的缝隙。

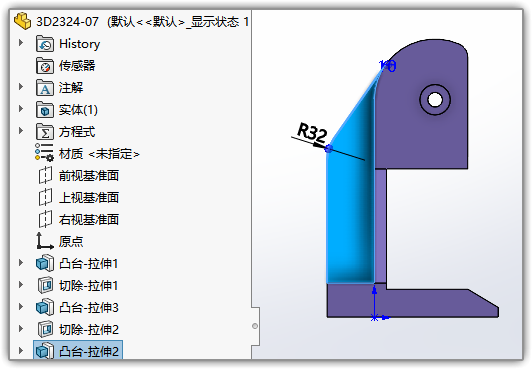

再一次前视面绘草图，把左边的那块补上。当然也可以使用上一步的图，把左边的虚线改为实线。

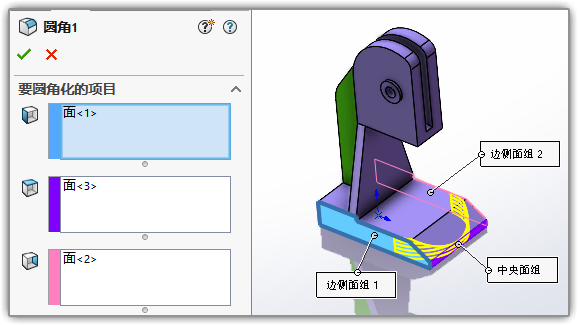

底座倒个完全圆角

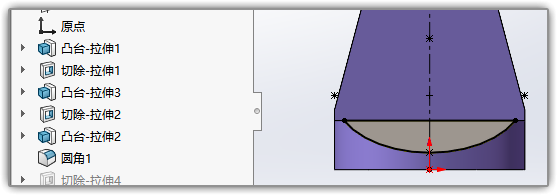

绘制草图，把这个弧切掉就可以了。草图转换截面即可。

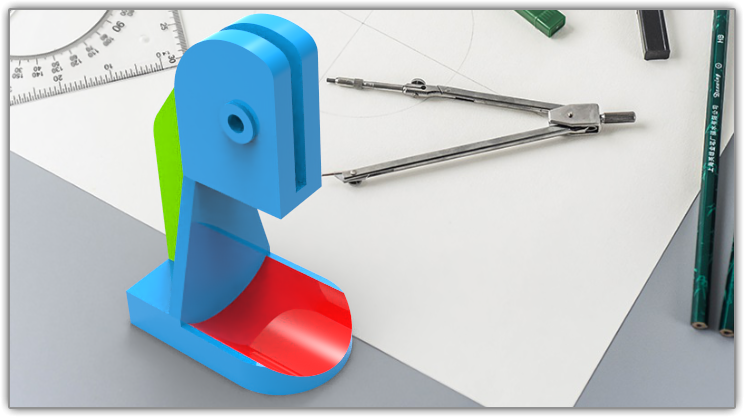

简单渲染一下：

题目中的Solidworks格式文件下载：
