【题目】CaTICs 3D23-24-06
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】  A=18，B=39，C=45.5，D=65，E=88.5，F=52，G=16.5
【问题】
1、请问图中黃色区域的面积是多少？2、请问图中紫色区域的面积是多少？
3、请问图中青色区域的面积是多少？
4、请问模型体积是多少？

【答案】
1、7226.075    2、701.008   3、17668.272   4、592768.026

【题图】(依题自制)

这个题看起来有点复杂，做起来却很容易，只是草图线条有点多而已，没什么难度。

绘制过程：

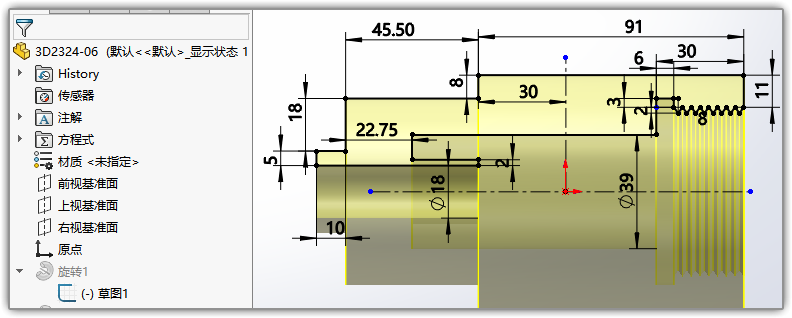

前视面绘草图，旋转凸台，先将主体圆柱部分做出来。注意：把原点的位置放在和两边小孔重合的地方，这样在下一步时就不用新建基准面了。

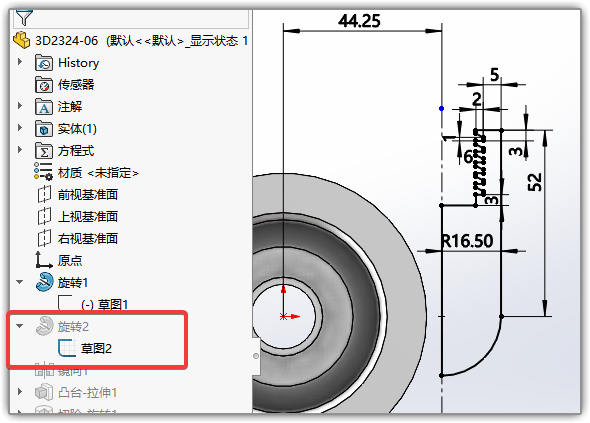

然后在右视面绘草图，把两边有螺纹的地方旋转出来，镜像一下。

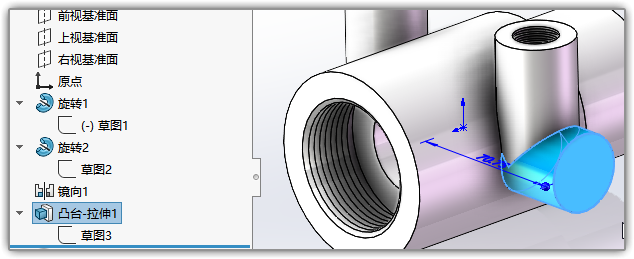

然后拉伸一个小凸台，把多出来的一部分圆柱做出来。

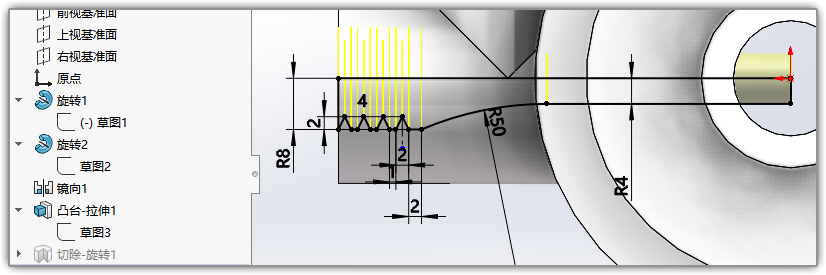

还是在右视面绘图，旋转切除。把里面的螺纹做出来。

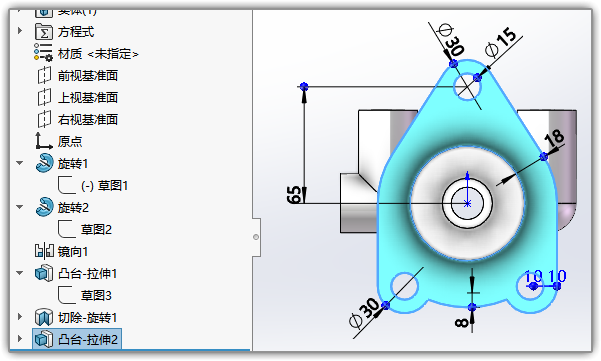

把法兰拉伸出来。

倒倒角

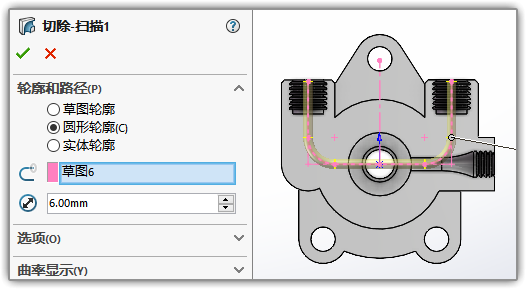

在右视面做草图，扫描切除。把里面的孔切出来。这个R角=G.

还是前视面，画条横线，做【筋】。

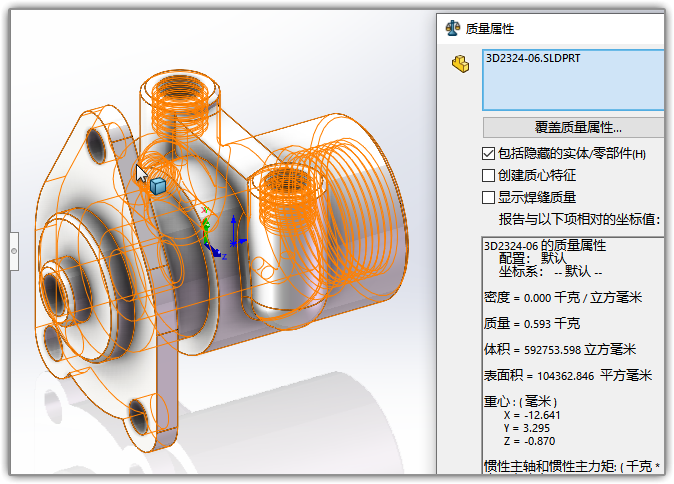

最后倒个圆角完成。

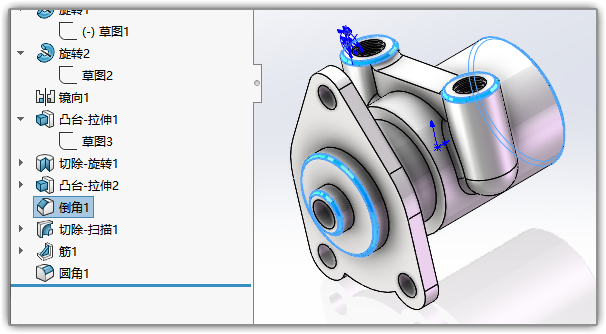

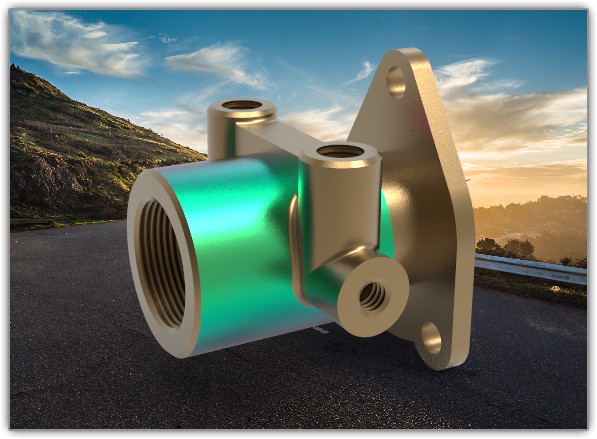

简单渲染一下
