【题目】CaTICs 3D23-24-04

【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）

【参数】  A=67，B=18，C=52，D=10，E=10.5，F=12

【问题】

1、请问图中P1到P2的距离是多少？

2、请问图中綠色区域的面积是多少？

3、请问图中黃色区域的面积是多少？

4、请问模型体积是多少？

这个题图免强可以看清吧。题目也比较简单。

绘制过程：

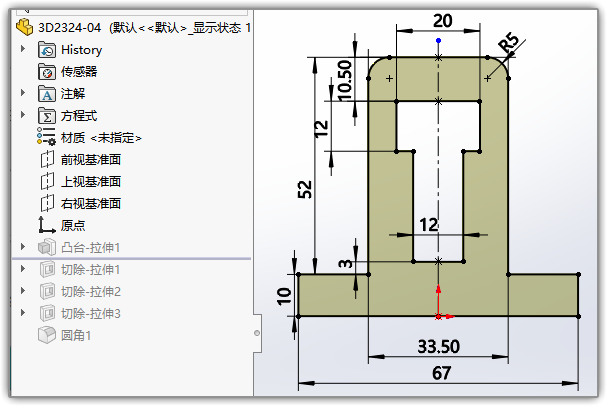

前视基准面绘制草图，拉伸凸台。

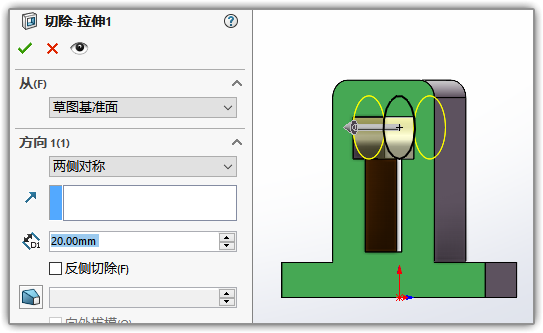

然后将顶部内侧的圆切除出来。直接画个圆，三方相切就可以了。

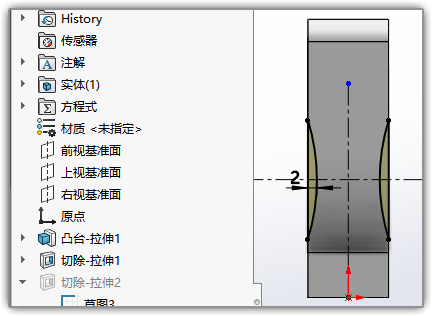

再来一个切除，将前后的弧切出来。草图的上下两个端点分别和主体上的两个交点重合。

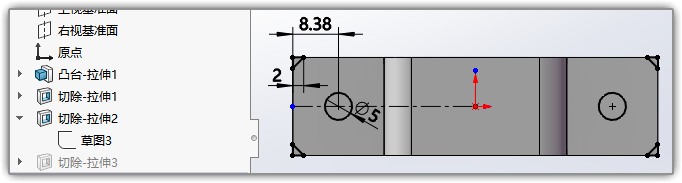

最后把底座上的孔切出来，顺便也把倒角一起做了吧。

把圆角倒一下这个题就做好了。

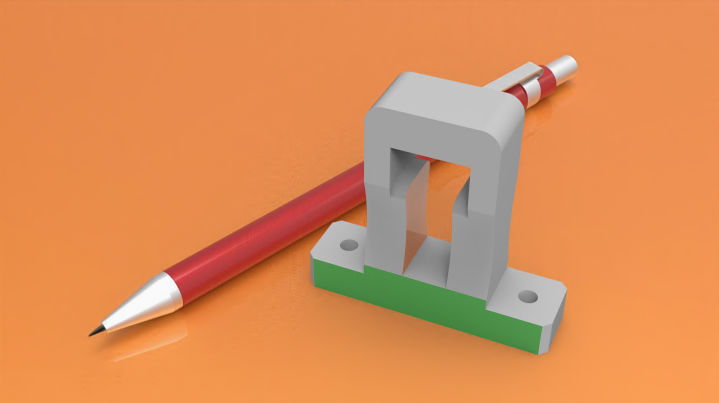

简单渲染一下：

题目中的Solidworks格式文件下载：
