【题目】CaTICs 3D23-24-03
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】 A=167，B=57，C=47，D=13，E=77
【问题】1、请问图中P1到P2的距离是多少？2、请问图中黄色区域的面积是多少？
3、请问图中橘色区域的面积是多少？ 4、请问模型体积是多少？
【题图】(依题目自行制作)

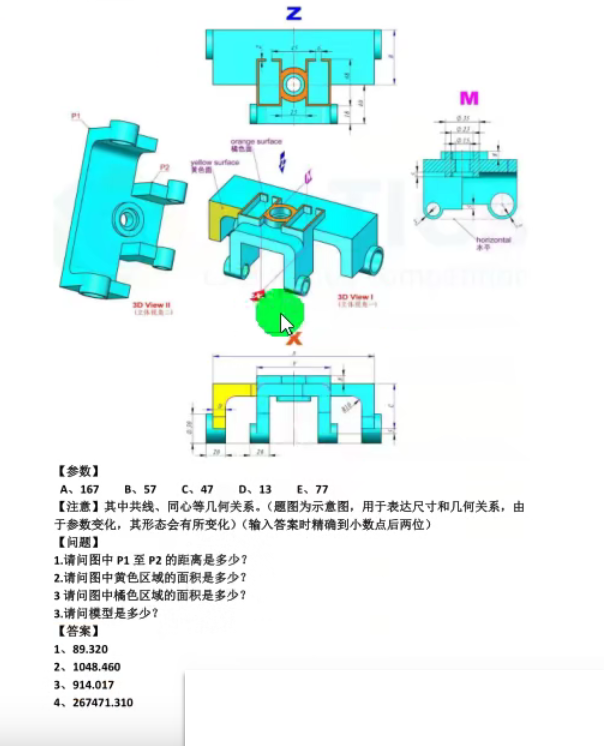

原始图图：
请登录购买后查阅
绘制过程：

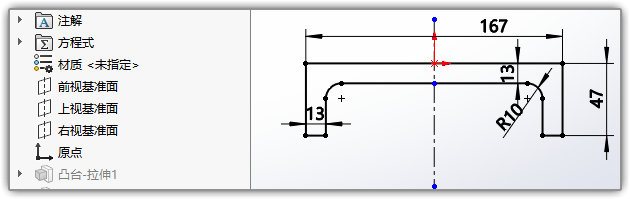

前视面绘制草图，拉伸凸台。

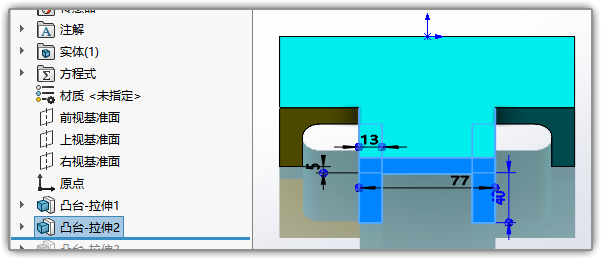

再把小一点的也拉伸出来。

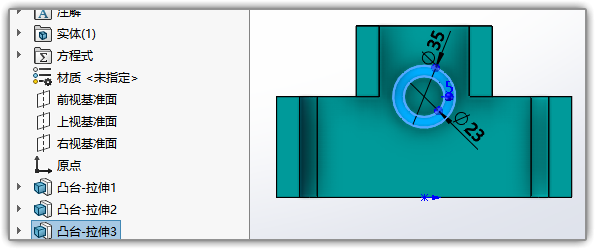

把底面上这个小圆拉伸出来。

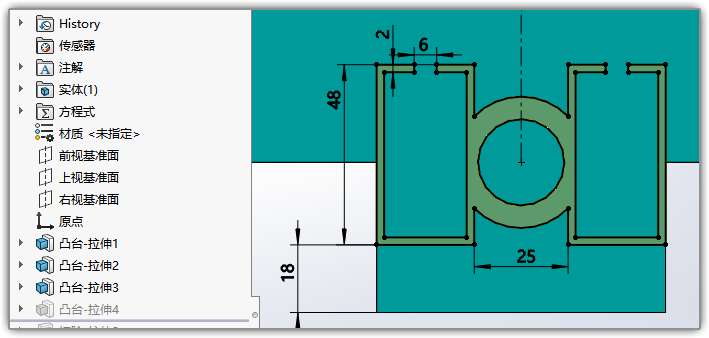

把顶面上的一部分拉伸出来

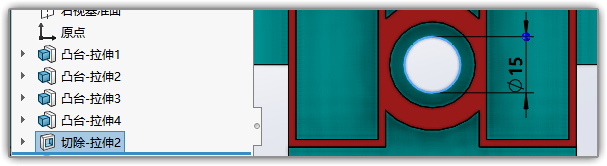

切除中间的孔。

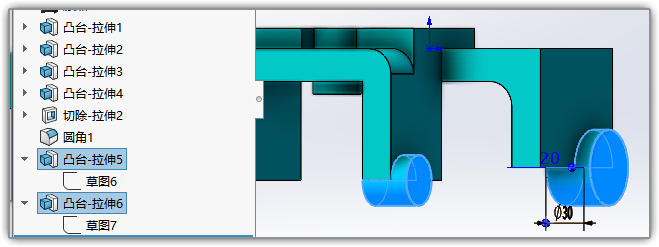

倒个圆角，然后把这两个圆拉伸出来，注意下底边齐平，所以小一点的圆的直径是20
镜像一下。然后把洞切除出来这个题就做好了。

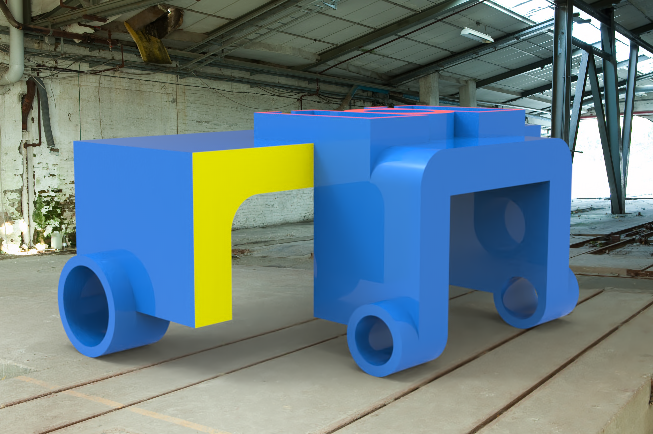

简单渲染一下
题目中的Solidworks格式文件下载：
