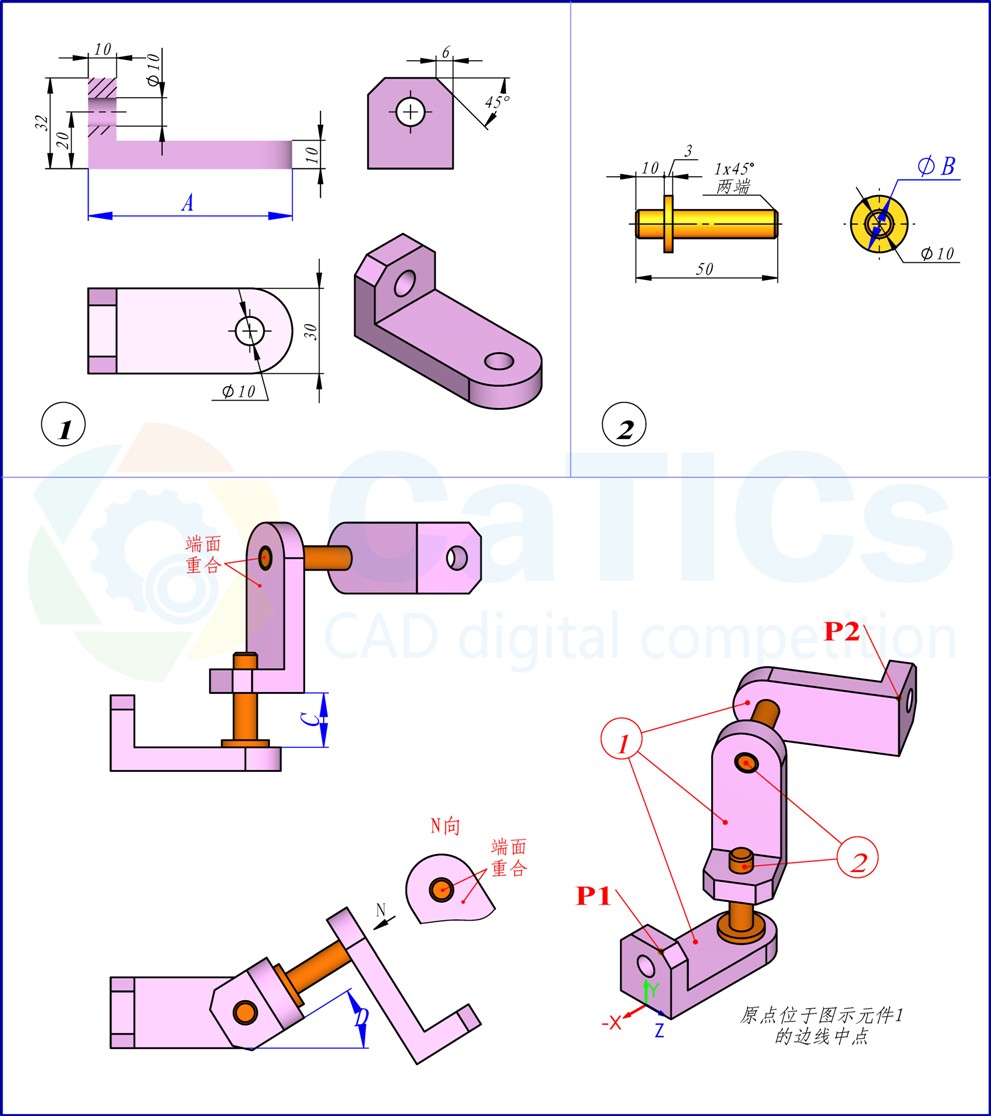

【题目】CaTICs 3D08    参照下图构建装配体
【参数】A=72，B=20，C=23，D=32

【问题】1、点P1到P2的距离是多少？ 【答案】149.31

先来张渲染图

绘制过程：

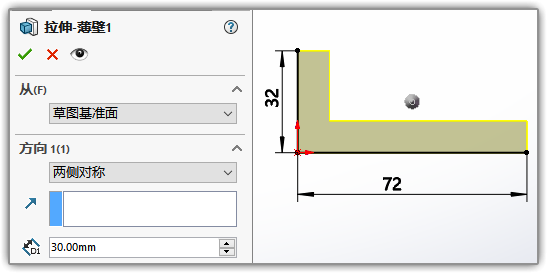

拉伸第一个零件。注意原点位置。题目要求中有关系装配体原点的要求。

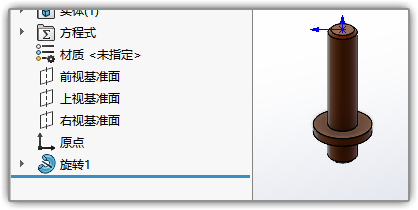

绘制零件2，旋转即可。

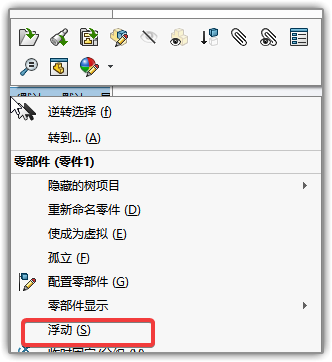

新建装配体，插入零件1，在零件上右击，选择【浮动】取消固定。

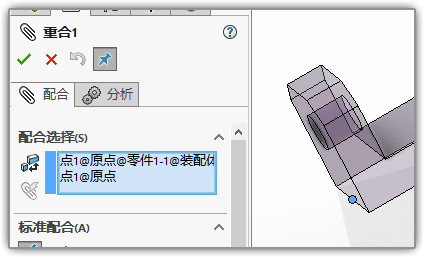

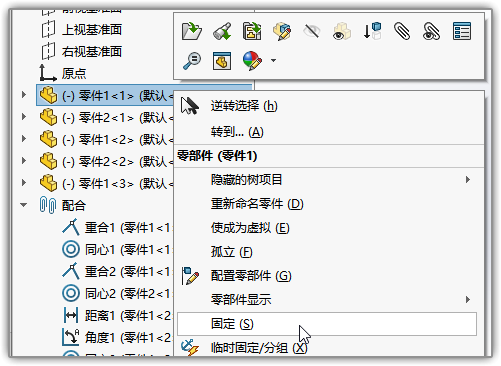

添加重合配合。让零件原点和装配体原点重合在一起。配合好以后在设计树中右键单击零件，选择【固定】

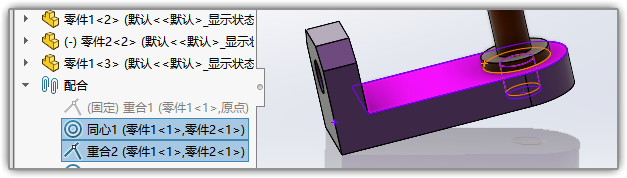

依次加添零件2，添加同心，重合等配合关系。

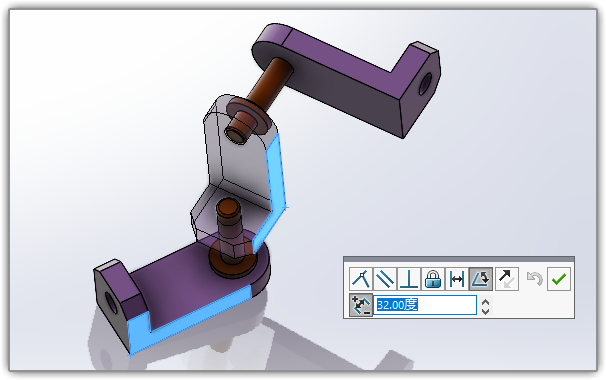

添加角度配合关系。

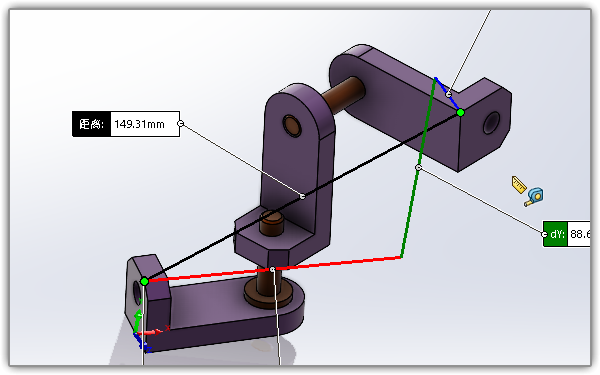

完成装配。测量距离 ：

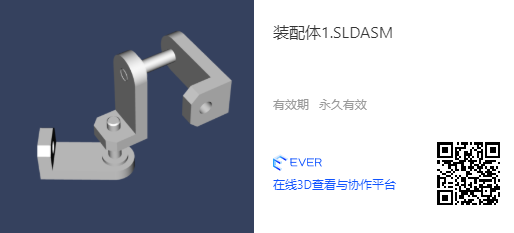

本题中用到的模型下载：

https://evercraft.co/share?key=C8EA9D
