【题目】CaTICs 3D05
【参数】A=200，B=260，C=50，D=30           【问题】1、X=?【答案】26.93
【题图】

绘制过程：

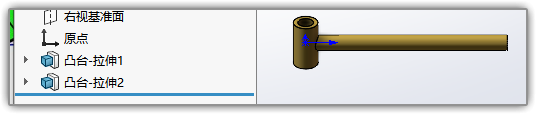

先绘制零件2，两次拉伸即可。

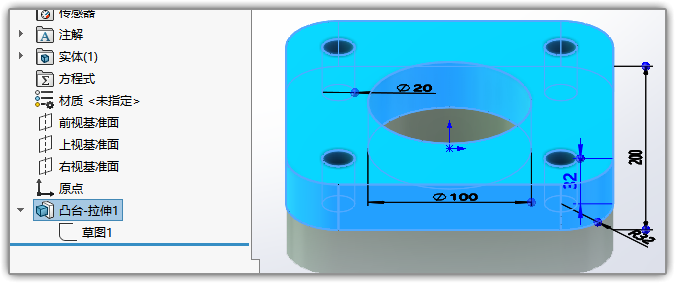

再绘制零件1，拉伸凸台即可。

零件1保存好后， 直接在零件界面点击【文件】，从零件制作装配体。默认选择这个零件，打绿色对勾即可固定。

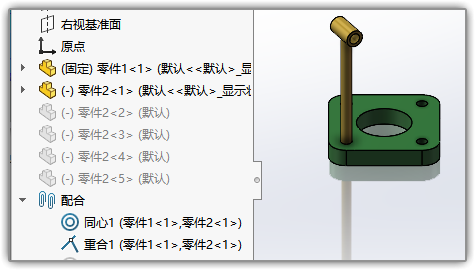

插入一个零件2，并添加配合同心，底面重合。

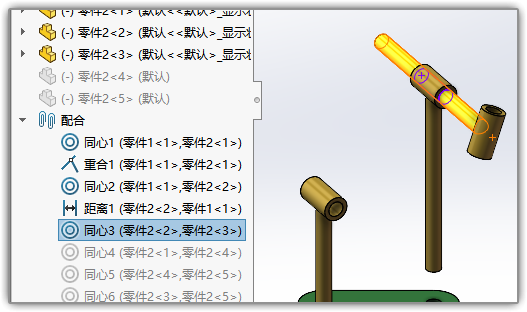

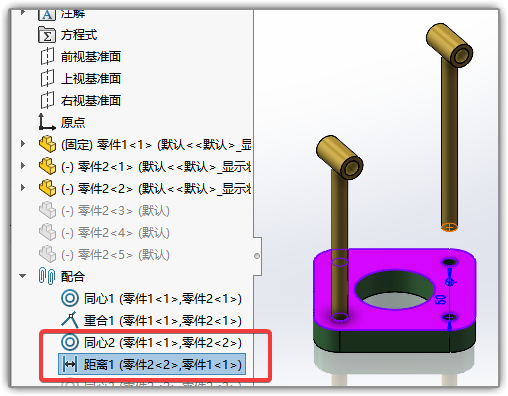

再次插入一个零件2，并添加配合同心，和底面距离50。

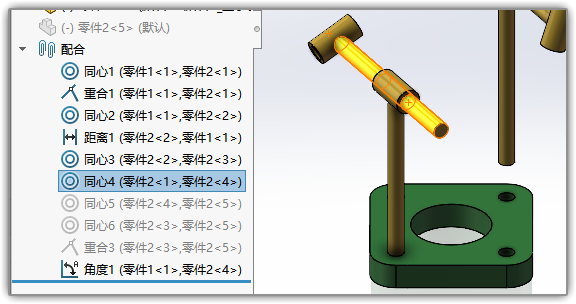

再次插入一个零件2，并添加配合同心。

再次插入一个零件2，并添加配合同心。

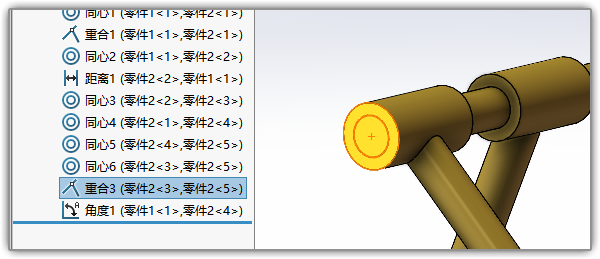

再次插入一个零件2，分别添加和另外两根支架 [同心] 配合，和高的那根端面重合。

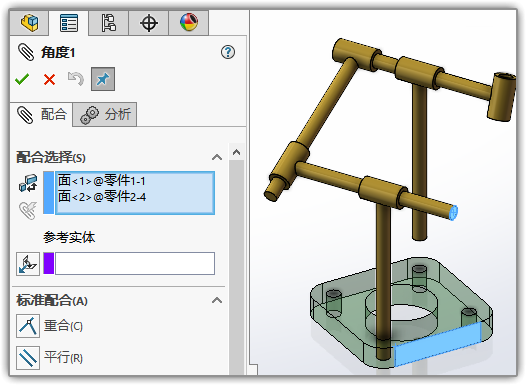

添加一个角度配合。

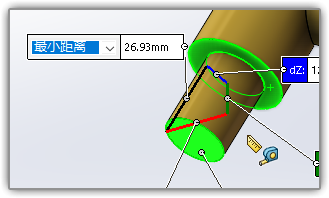

测量X的距离

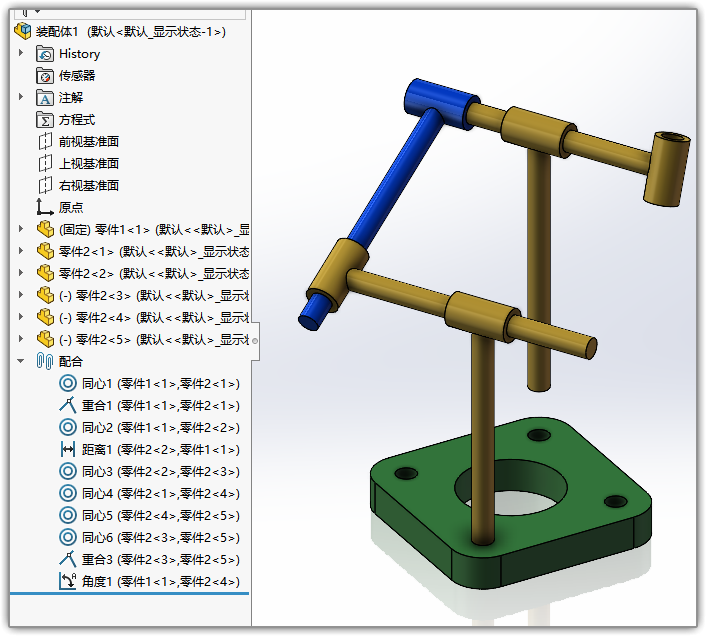

将横向的杆外观设置成蓝色。

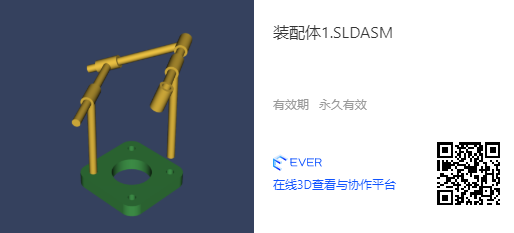

题目中的模型下载：

分享链接 https://evercraft.co/share?key=ABA1F7
