【题目】CaTICs 3D04          照下图建立零件模型，并安装到位。（精确到0.01）
【参数】A=158，B=45，C=120，D=54，E=25

【问题】1、零件1的体积为多少？2、零件3的体积为多少？3、模型的干涉体积是多少？

 1、388350.20             2、79316.25          3、1611.74

绘制过程：

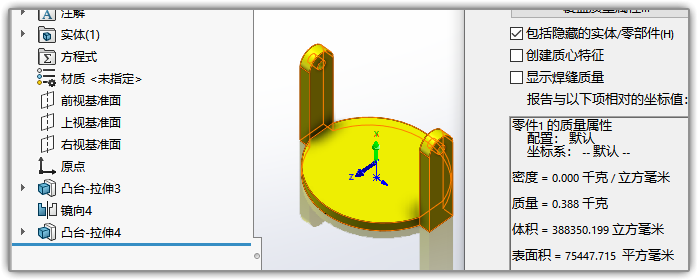

绘制零件1，评估其体积为388350

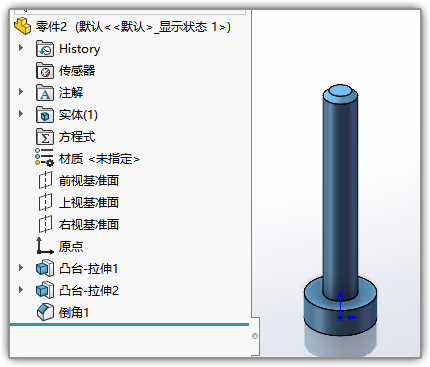

绘制零件2

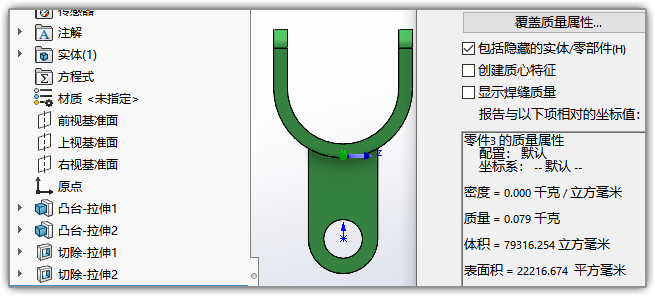

绘制零件3，评估其体积为79316

从零件1创建装配体，或新建装配体。插入所有零件，使零件1固定。

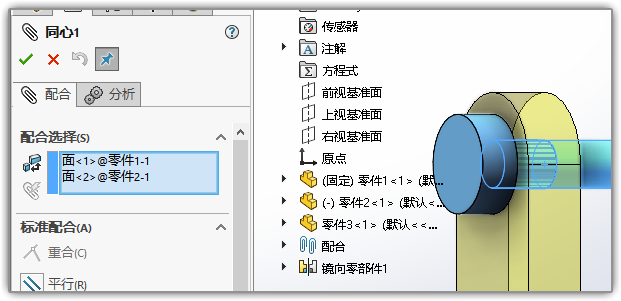

添加【同心】配合关系，使零件3插入零件1。调整方向 。

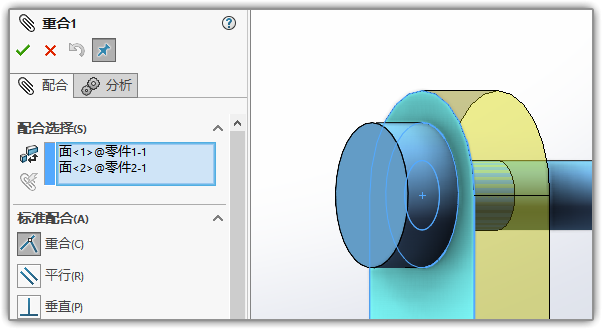

添加【重合】关系，使零件3紧靠零件1的外侧面。

将这个零件镜像一下。

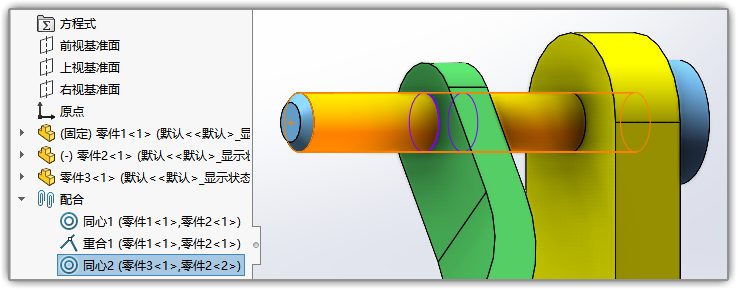

添加同心配合，使零件3的孔穿过零件2

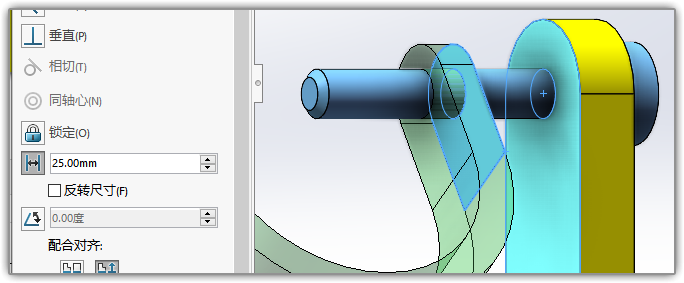

添加【距离】配合，使零件3的最右侧面和零件1的距离符合题目要求。

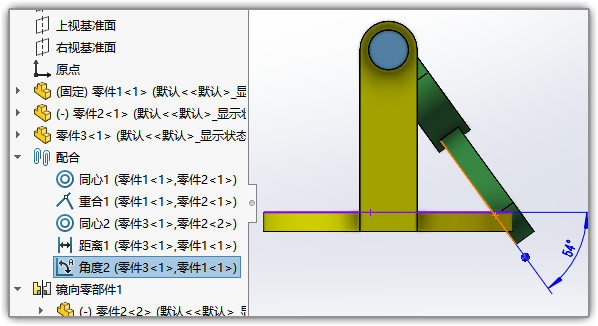

添加角度配合，使零件3和零件1的底面角度符合要求。

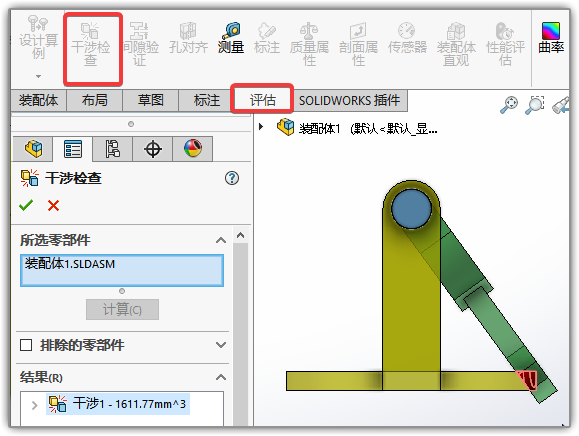

【评估】-【干涉检查】，点击计算，查看干涉体积。
