不得不说，这套练习题别具一格，确实与众不同。它更注重Solidworks命令的使用，对于用户Solidworks的全面掌握程度有一定考验。虽然题目很多地方尺寸未详细注释，但并不影响我们对这套题目的热爱。适合Solidworks专用练习。
这道题目难度一般。
绘制过程：

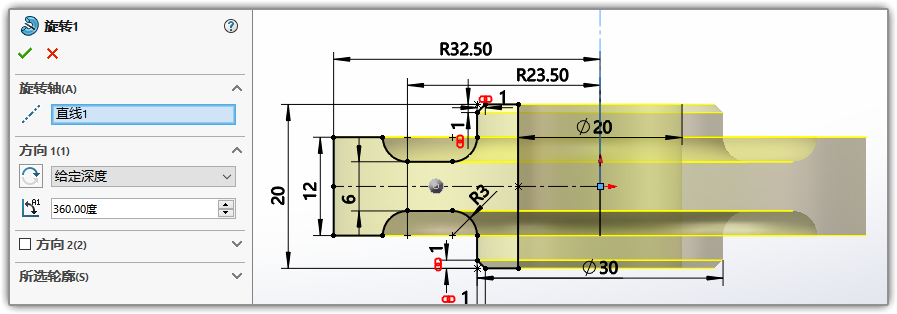

在前视面绘制草图，旋转出风火轮的基体。

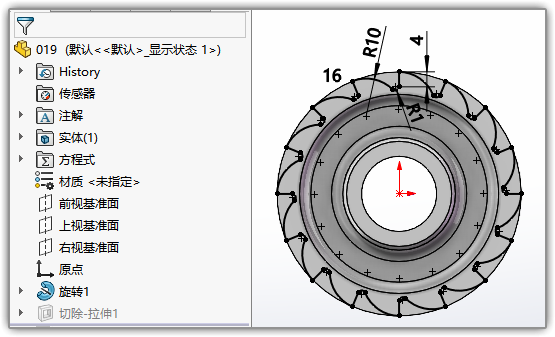

在上视面绘草图，拉伸切除出来风火轮的锯齿。（绘制一个，圆周阵列16个。）

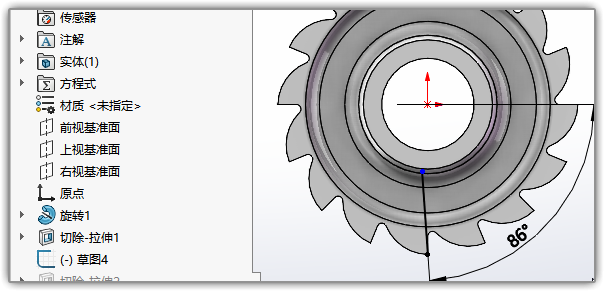

在上视以绘制一条垂直方向斜度为4的线。这条线将被做为拉伸切除的方向线。

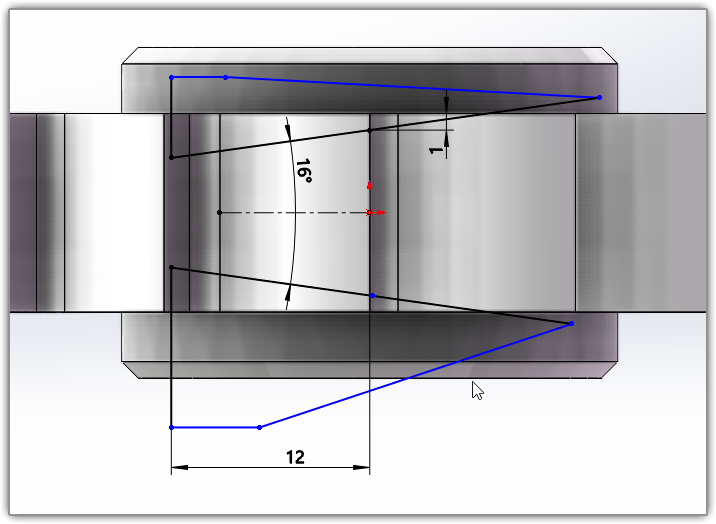

在前视以绘制草图，注意右侧超出锯齿的边线一部分。上下边距1 是题目未给出的。

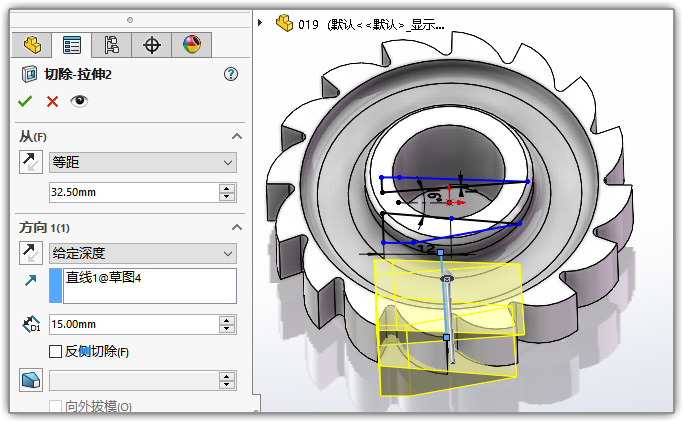

拉伸切除。方向选择上上一步绘制的4度斜线。从外向内切除。

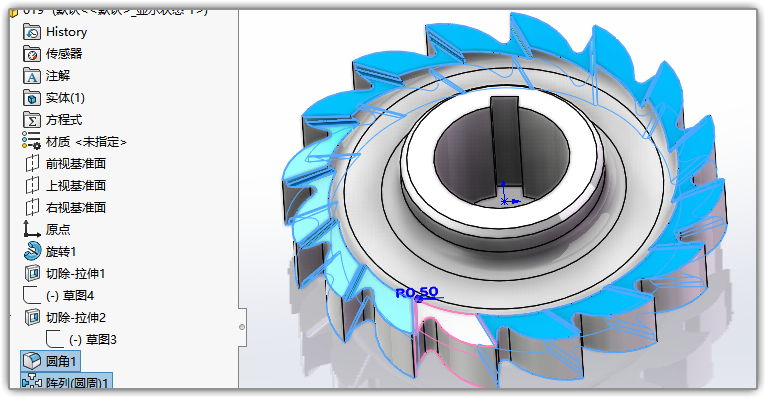

倒个0.5的圆角，然后阵列16份。

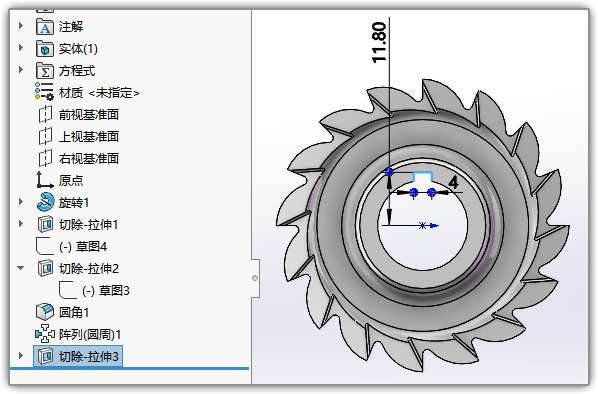

最后把键槽切除出来即可。

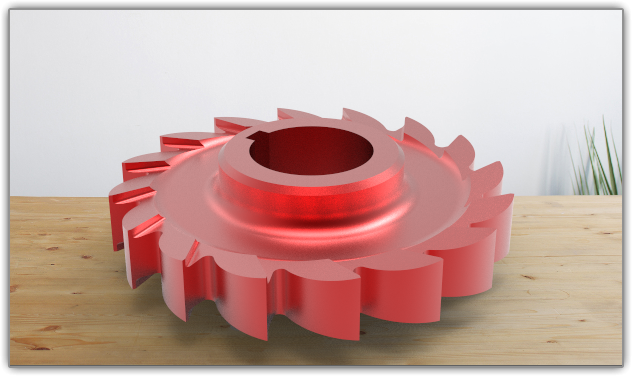

简单渲染一下：
题目的Solidworks格式3D文件下载：
