如何用Solidworks“扫描”引导线功能

yt_b11e8149595ca98aca7ac664d50578f5 2023年06月01日 使用技巧 1497 0

Solidworks扫描功能很强大，可以绘制看起来很复杂的异形零件，今天教大家怎么使用“扫描”特征，并且通过添加引导线的方式，绘制处好看的棱形花盆。

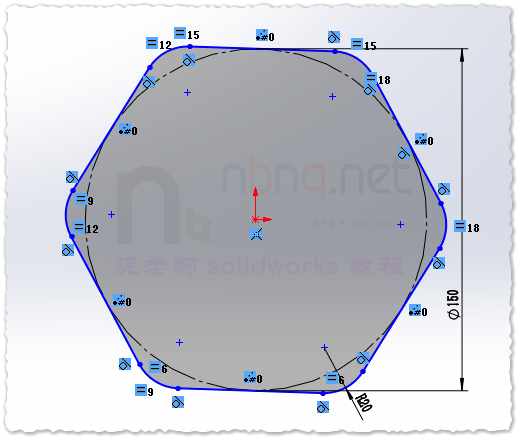

首先绘制棱形轮廓引导线

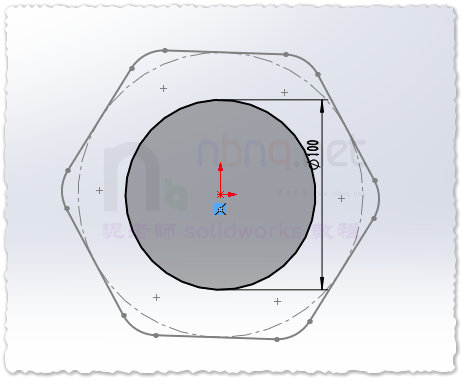

再绘制一个扫描路径

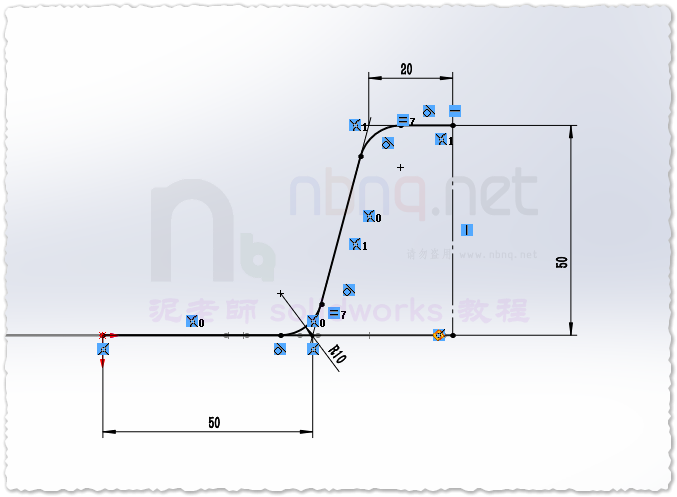

在绘制截面

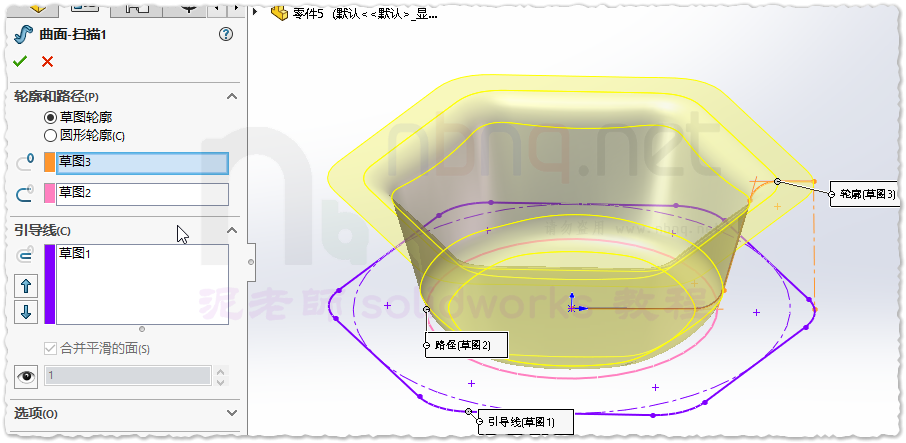

扫描曲面


加厚完成给个颜色




本站原创文章，盗用图文必究，请注明转载来源。
