这个魔法球的主体结构和昨天那个差不多。不同的是这次把圆球换成了锥形圆面体，外表还有波纹状的线条。整体构图思路是不变的，只不过草图难度升级不少。

绘制过程：

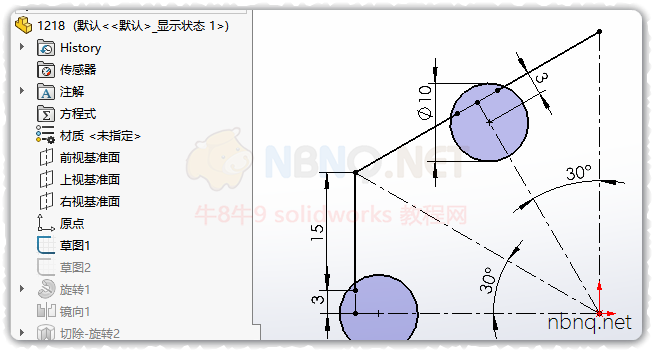

前视面绘草图，主体如下。

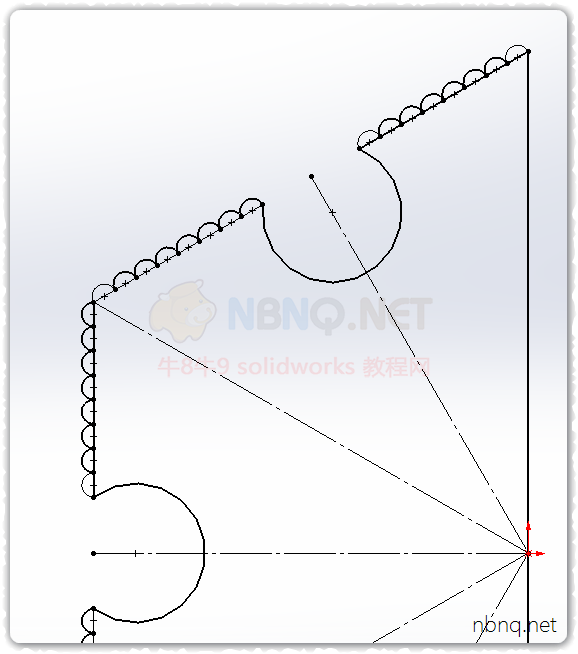

重新起草图，引用上一步的草图。为什么这样做呢？因为下一步的小圆弧阵列很多，阵列时很容易出现“过定义”的草图约束，为了避免不心要的麻烦，我们可以多次引用草图。这个技巧上一次就用到了，这次更要使用。

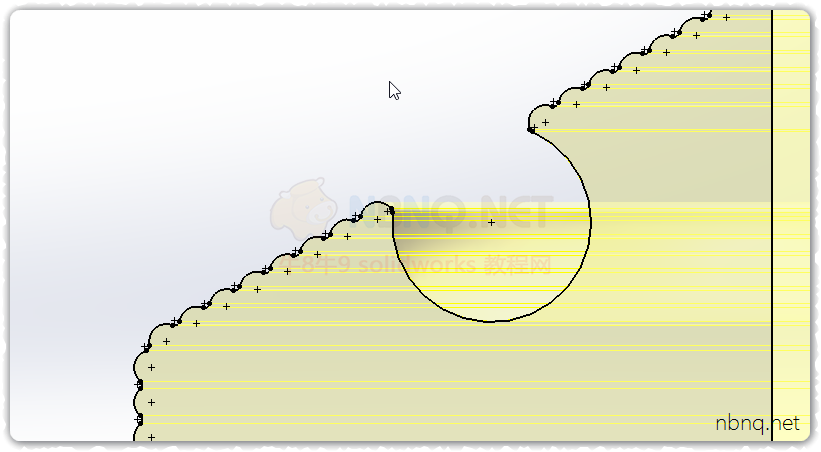

把圆弧做出来，并两只下镜像。

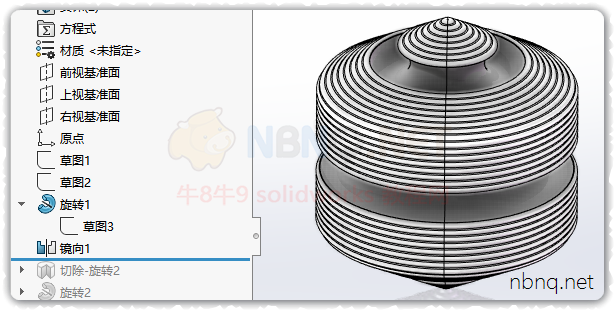

把圆角倒好。然后旋转凸台。镜像一下，生成两个对半开的球。

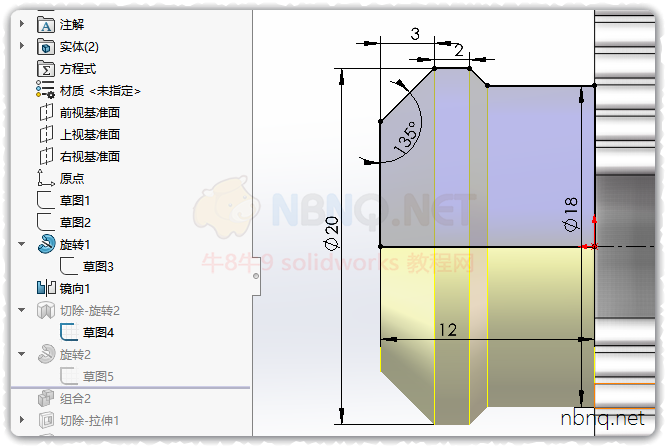

在右视面绘如下图，把左半部分旋转切除，右半部分旋转凸台。生成一个相扣的纽。（做这个草图时可以把实体隐藏一半。）

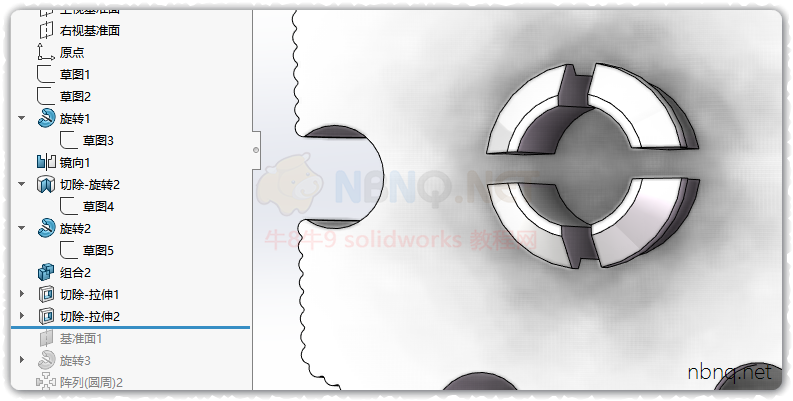

右半部分的凸台和右半球组合成一个实体。然后切出来那个十字花。

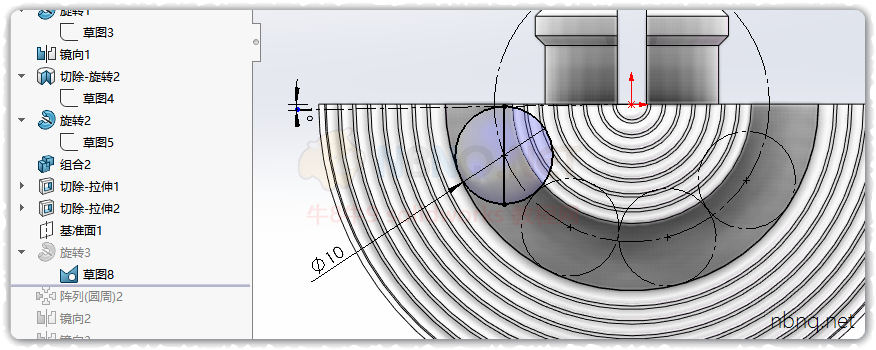

把草图1点亮，通过圆心创建一个和上视面平行的基准面。在新面上绘如下草图。

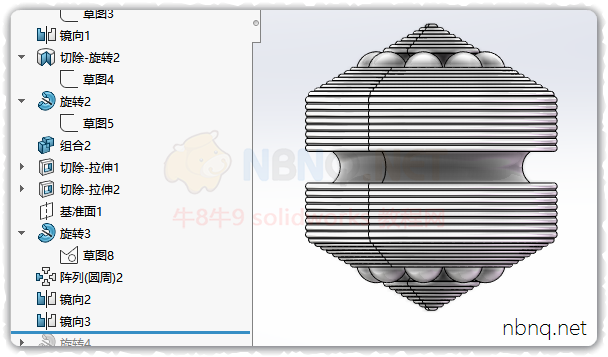

旋转凸台，把钢珠做出来，然后阵列四个，注意距离不要超出半球。再镜像到另一半上。同样的镜像到下半部分。

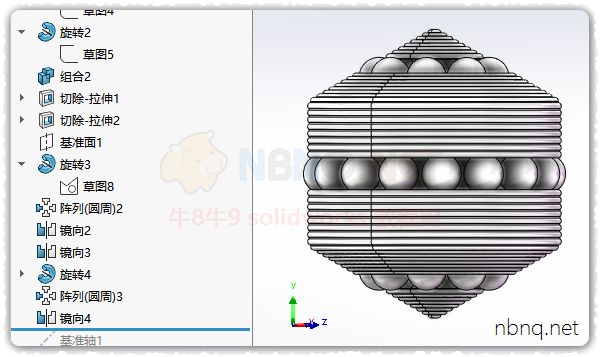

同理，把中间最大的那个圆上的珠子也旋转，阵列，镜像出来。

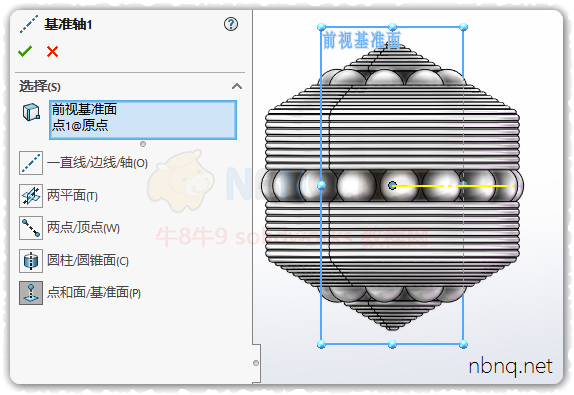

接下来就是旋转一个半球的操作了。为了方便观预览效果，我们可以新建一个基准轴，避免不必要的麻烦。

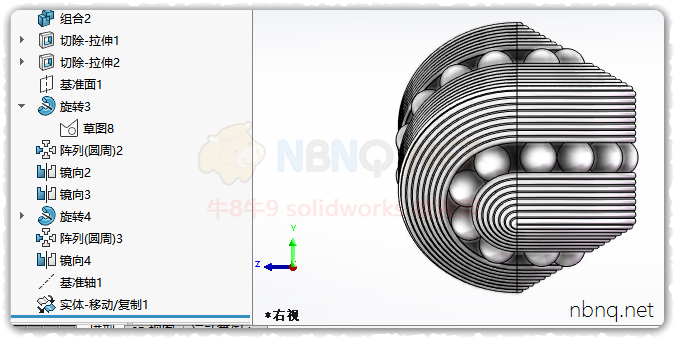

沿这个轴旋把实体和珠子一起旋转60度，最后就完成啦。
