图片清析度有限，将就可以看清。

这个题目的难点是零件顶面上那个R130的过渡弧以及和它相切的圆。只要这个草图能准确画出来基本就没什么悬念了。来看绘制过程，稍微有点繁琐。

上视面绘底部外轮廓。

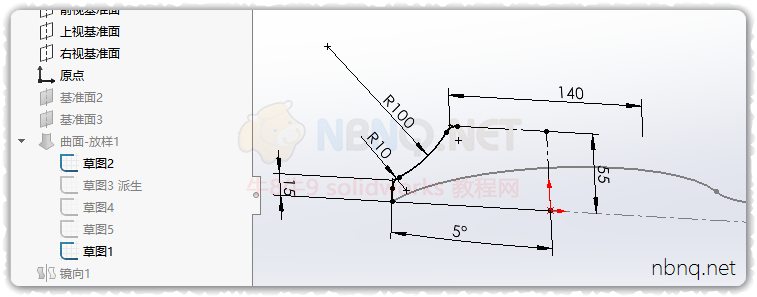

下图这样，在前视面绘侧面轮廓。

先中上一步的草图和右视面，【插入】【派生草图】，将草图派生到右视面一个。

以草图1的草图顶点和右视面为基准新建一个面，在新面上绘B视图轮廓。

草图顶上新建一个面，绘顶部轮廓。

使用以上五个草图放样曲面。

把曲面镜像一下。然后【平面区域】将顶部填平。

在B视图方向上面草图，等距那个轮廓。注意圆角无法等距。然后拉伸曲面。

再次平面区域填平。然后裁剪一下，把多余部分剪掉。这样基本成型，可以缝合曲面了。

缝合好以后把这些小的圆角倒好。

接下来做那三个螺丝孔：画圆，拉伸曲面。注意起始位置

底部还是用【平面区域填平】，然后阵列，裁剪。

最后加厚一下就完成了。
