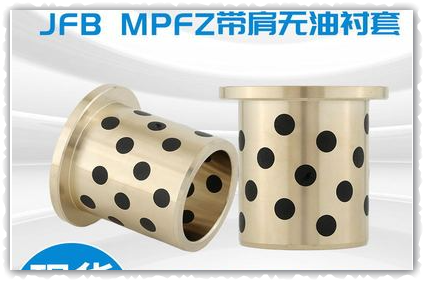

我们以JFB系列带肩铜套为例，教大家如何使用设计表创建这种系统零件。

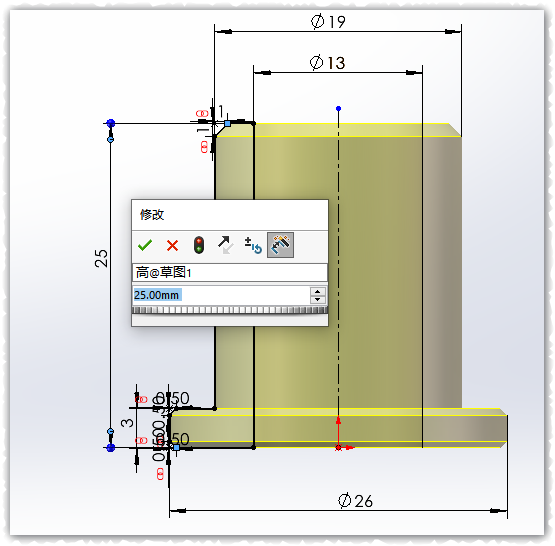

首先，创建第一个零件。下图为例，旋转特征即可。草图中，我们需要把尺寸名称进行一下更改，以便设计表中更好的区别每个尺寸所对应的特征。

如上图，特征“高”的尺寸25 命名成高。

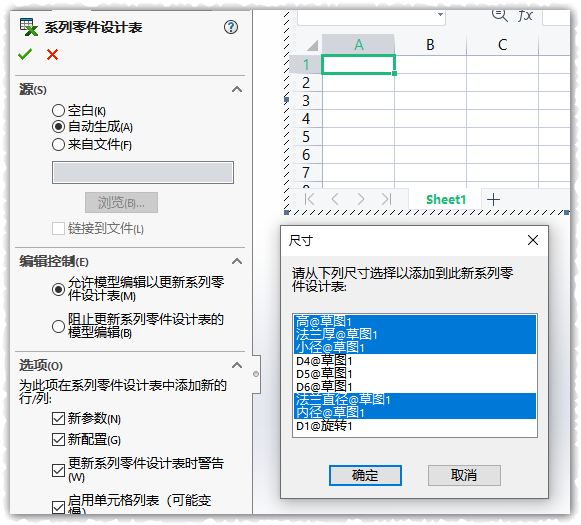

旋转得到实体后，点击【插入】【表格】【设计表】，插入一个设计表。源选择自动生成即可。当然如果你有成熟的文件，也可从文件直接生成。

上图中会提示你需要添加哪些尺寸以供系列设计时使用，我们选择随规格不同有变更的。

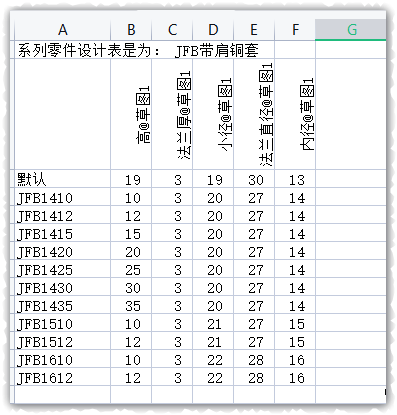

确定后出现表格，将对应的新的每个型号的各个尺寸填入下方的每一行中。这里一共13行，填了13个型号。

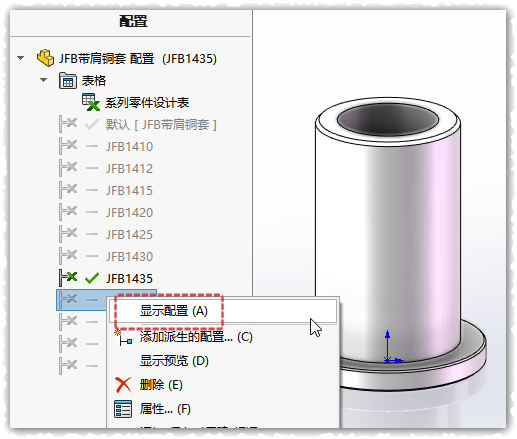

打绿色对勾，这样就生成了13个新的配置，每个配置对应一个新的零件。在单独一个配置上右键，【显示配置】。

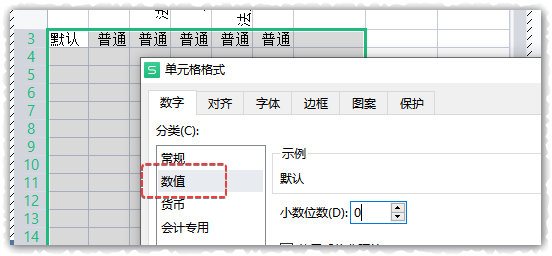

对于细节部分，比如表格中的字是一堆“默认”，可以选中单元格，设置单无格格式，改为数值。

如果有其它提示如下图这样，是因为没有安装OFFICE的EXCEL造成的。下节课中我们将详细请解解决办法。
