你知道Solidworks线性阵列时如何保持边距吗? 下图这样,阵列时特征左侧的边距和阵列完成后距离右侧的边距始终保持不变,不管阵列的数量是多少。取而代之的是阵列的距离发生了变化。
来看具体操作方法:我们分别做下面例子中的两个切除,分别进行线性阵列做对比。

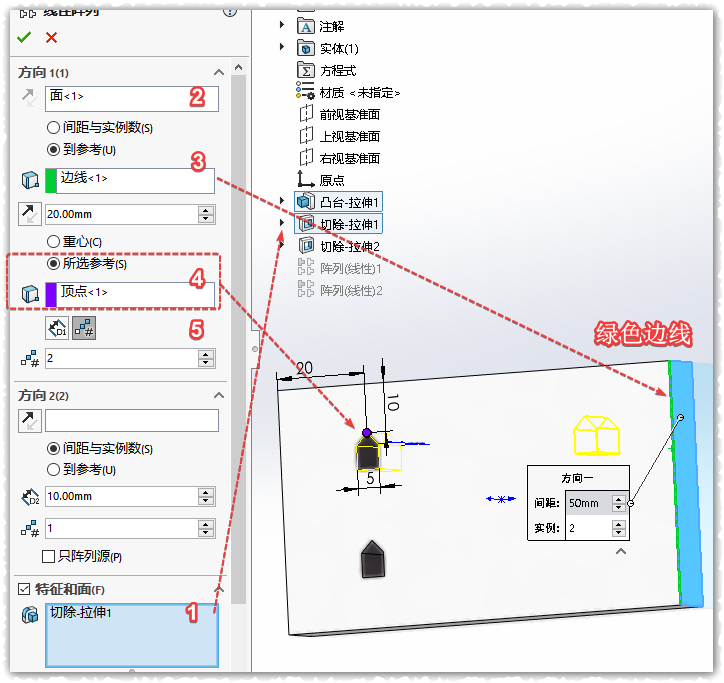

先做上面一个阵列,数量两个:
选择阵列的对象。
指定阵列方向
重要--勾选【到参考】,选择右侧边线。距离要和草图中标注的边距相等。
重要--勾选【所选参考】,选择距离为20的顶点。
指定阵列数量。
我们只需要指定参考,输入这个切除特征的边距20。同时参考就是这个顶点。这样阵列时距离右侧的距离就和左侧距离相同了。
接下来把下面阵列5个,可以验证同样边距没有变化。
