题目：IVNGWC 2009-07(文末有高清题图PDF下载)
VNGWC赛题是三维软件inventor的专用比赛题目。Inventor是AutoDesk公司推出的一款三维可视化实体模拟软件Autodesk Inventor Professional（AIP），同时还推出了iphone版本。
题目解析：看起来简单，画起来需要一定的功底。本题需要用到放样凸台或边界凸台来完成，当然使用曲面的相同命令也是可以的。综合本题的线条类型来看，使用边界命令更适合。注意：引导线的数量直接影响的最后的成型结果。因为INVENTOR的Solidworks在算法上的不同，本题使用SW来完成最后的体积是多变的，所以不必太在意，我们只要掌握绘制的方法就行了。来看绘制过程：

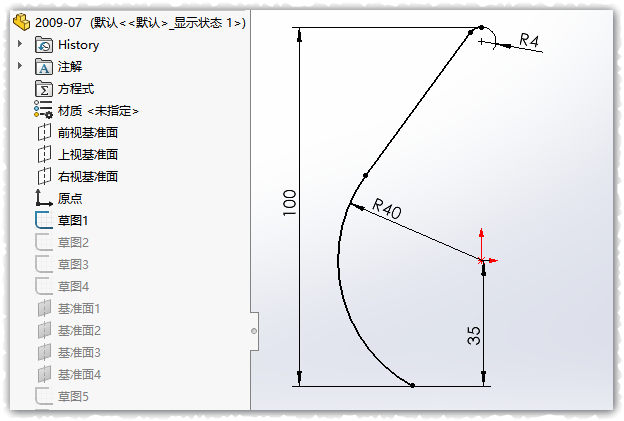

前视面绘心形的边

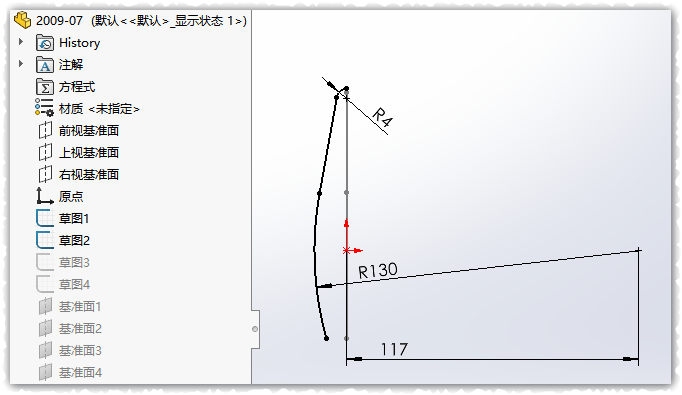

右视面绘另一个视图方向的投影草图

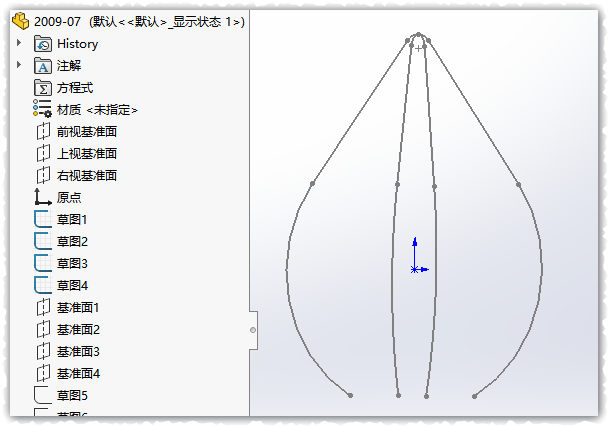

分别在前视面和右视面另起草图，镜像一下上面两个草图，最后形成四条边线。

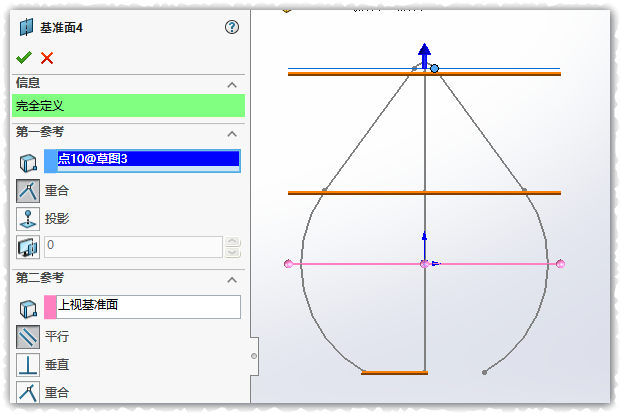

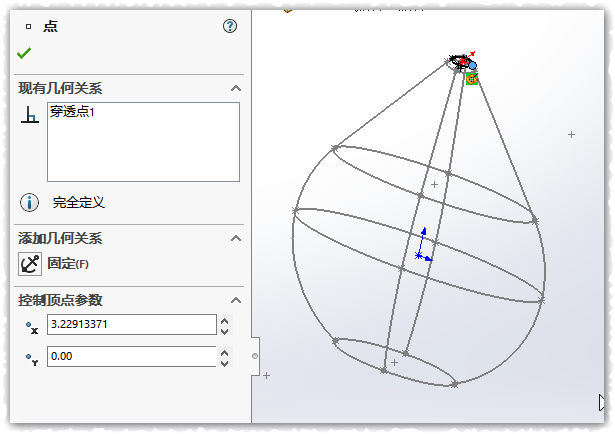

接下来绘制俯视轮廓线。分别通过几个切点新建基准面，在每一个面上都绘制椭圆，添加穿透关系进行约束。

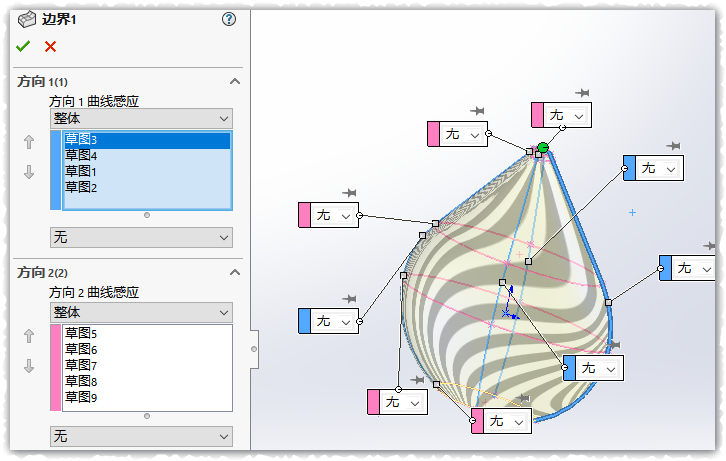

使用【边界凸台】生成实体。方向1选把轮廓线，方向2选择四个椭圆。这样基体的心形就做好了。
下一步需要切除那个弧形的圆槽。前视面草图，绘一个半径70的圆。【曲线】-【投影曲线】，使圆投影到心形的面上。生成路径线。

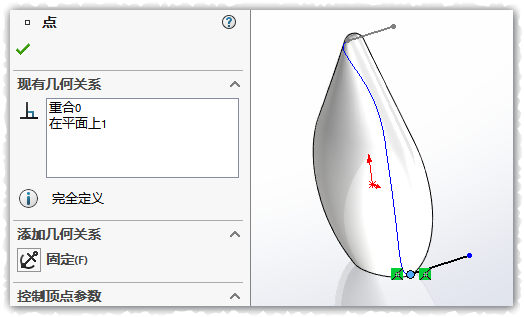

另起3D草图，画一直线，沿Z方向，相交于投影曲线上，同时相交于前视面上，完全约束了。同样方法，另起3D草图，把底下那个也做好。

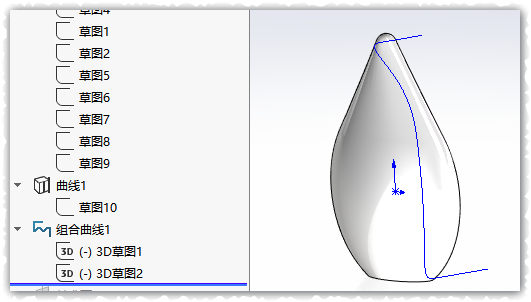

【曲线】-【组合曲线】，将这三条线组合成一条。

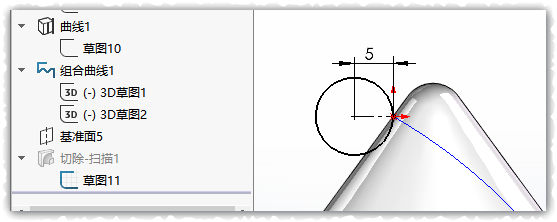

在第一个3D草图的顶点创建一个垂直于自身的面，在新面上画个圆如下：

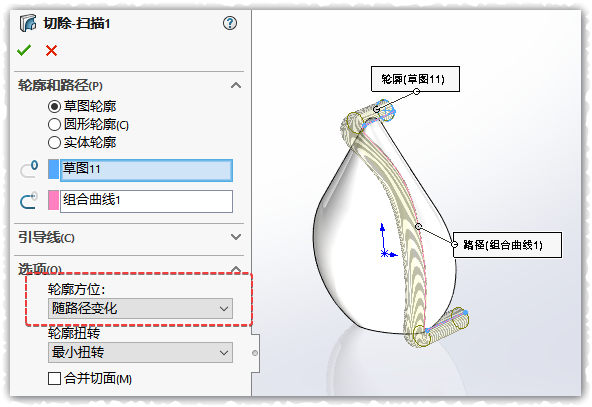

最后扫描切除，就完成了。
