CATICS第16届-牛8牛9

CaTICs 3D16-H07 题目和答案

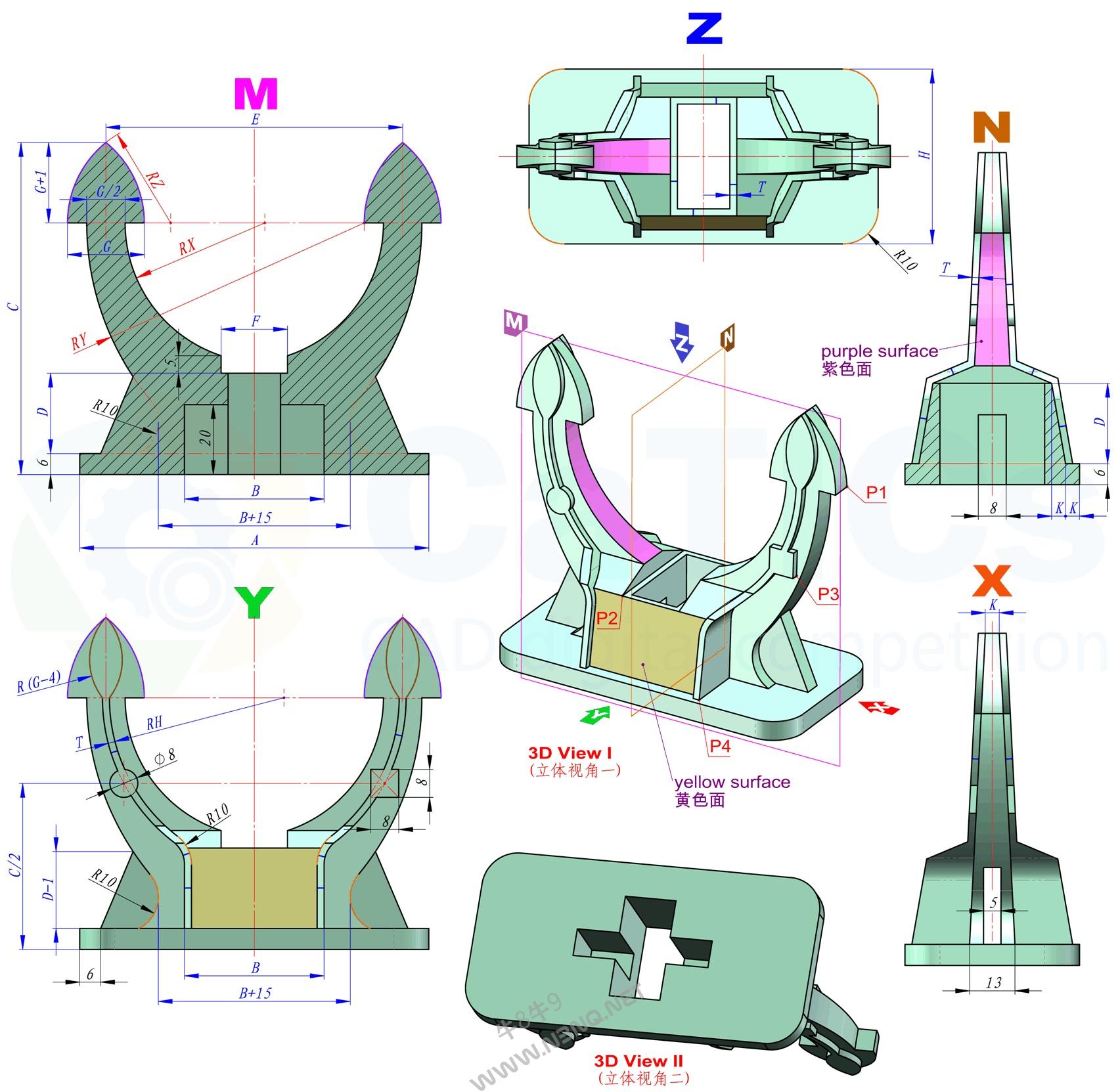

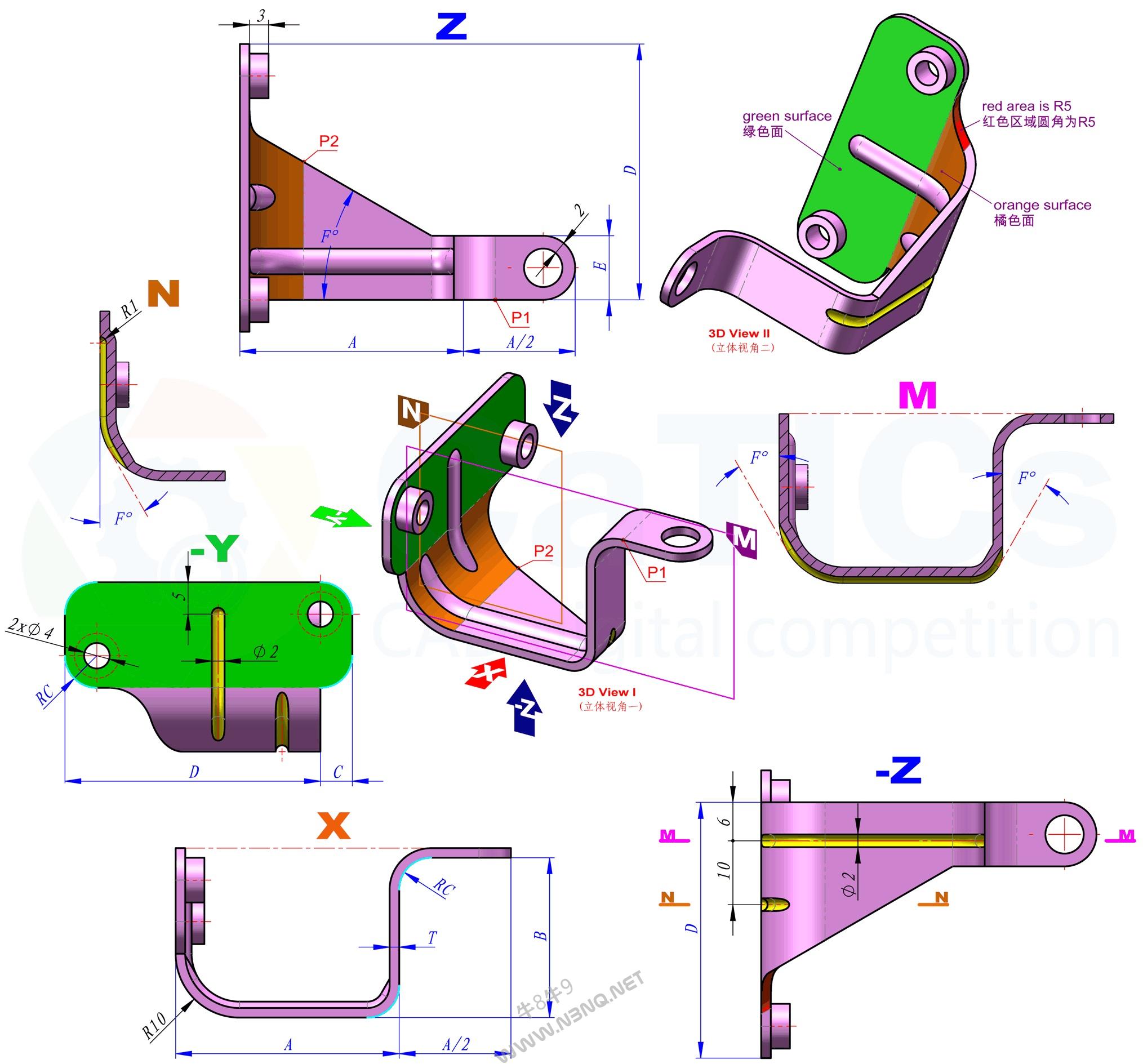

【题目】【注意】其中对称、共线、阵列等几何关系同色短线长度相等，仔细观察形态【参数】A=116, B=85, C=60, D=42, E=74, F=150,G=10, H=85, K=30【问题】1. &...

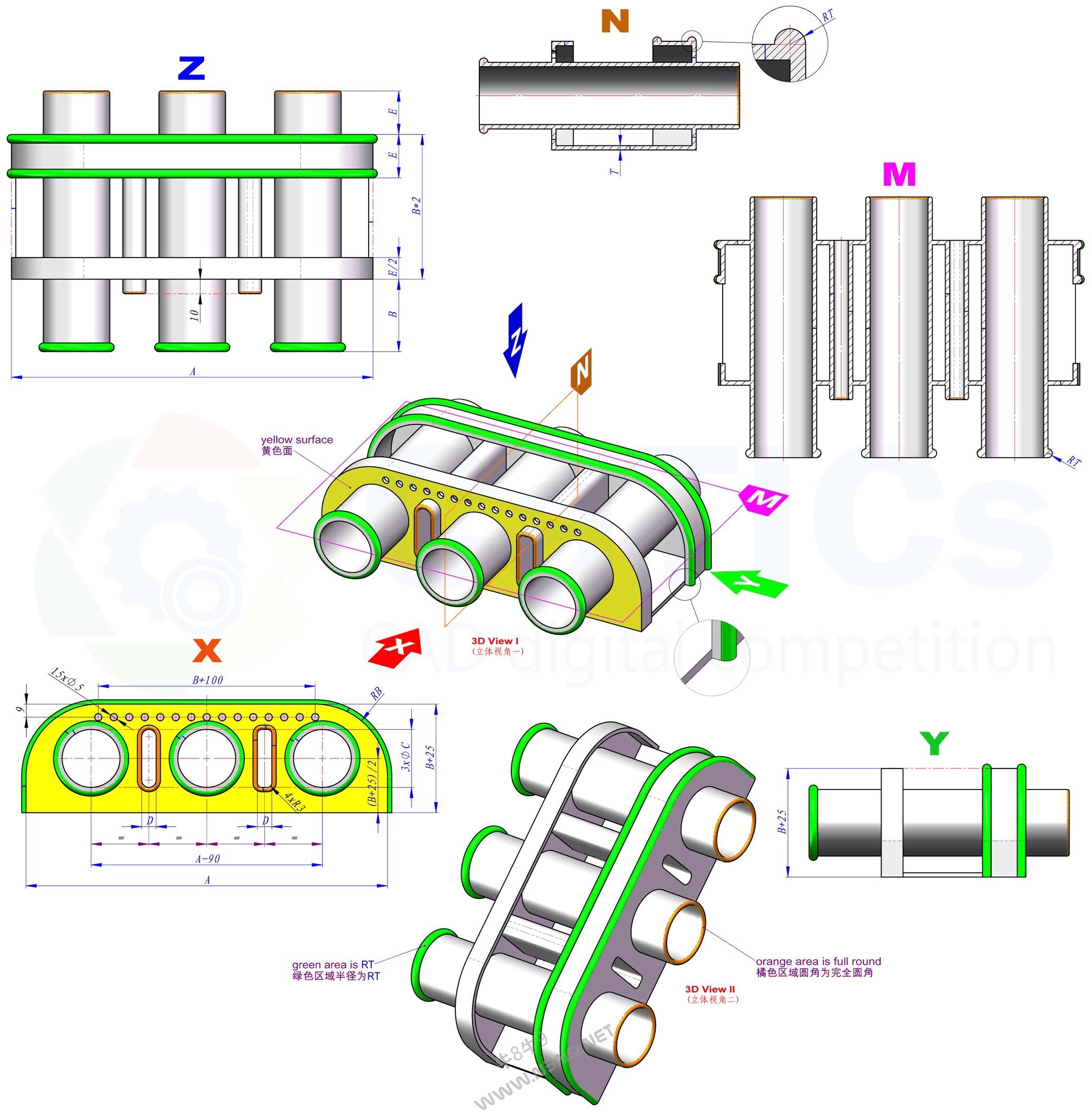

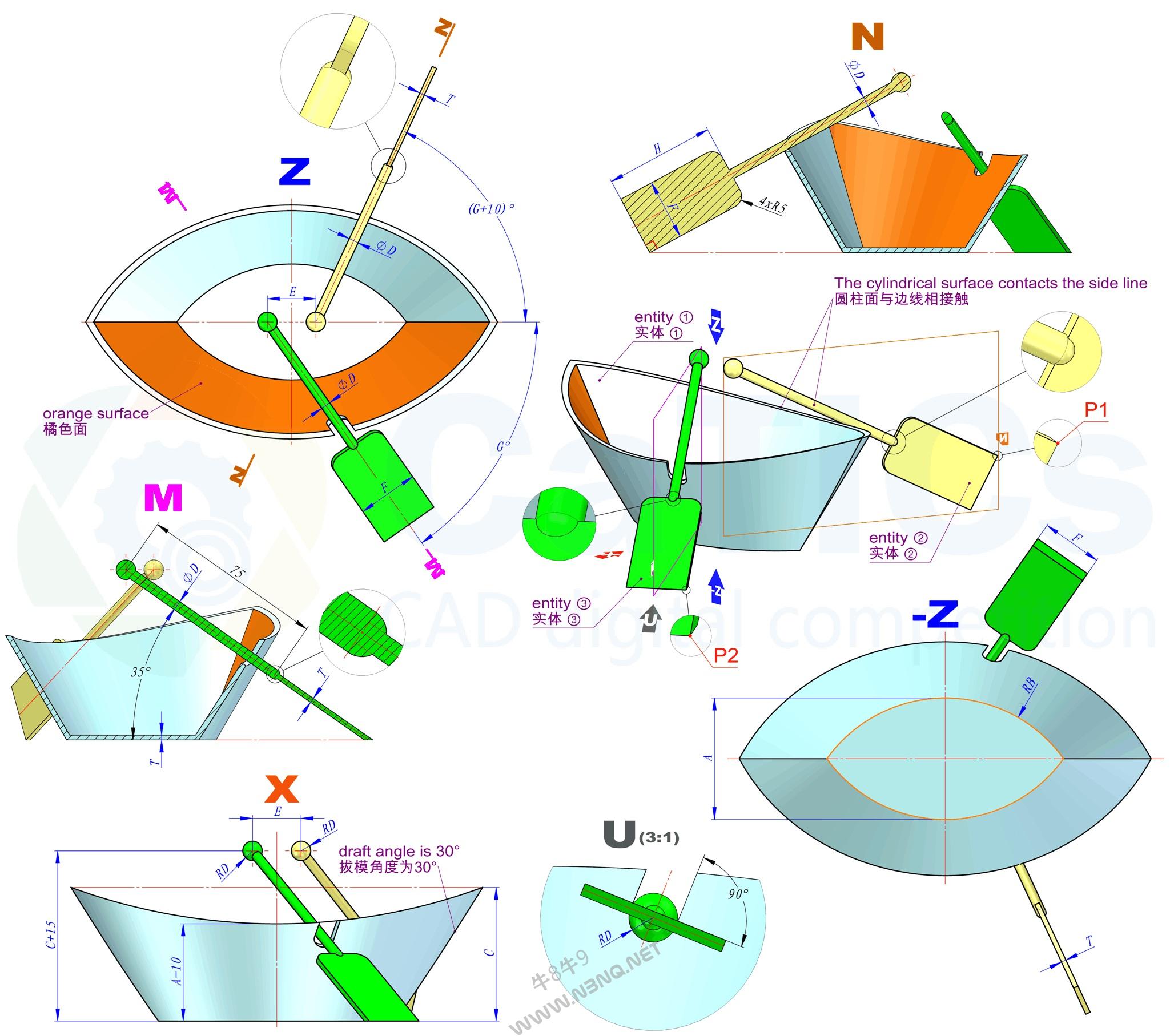

【题目】【注意】其中共线、垂直、同心等几何关系同色圆弧半径相同实体①的拔模角度为30°，实体①的壁厚为T实体2与实体1相接触【参数】A=50, B=60, C=55, D=4, E=20, F=25,G=55, H=45, T=2【问题】1...

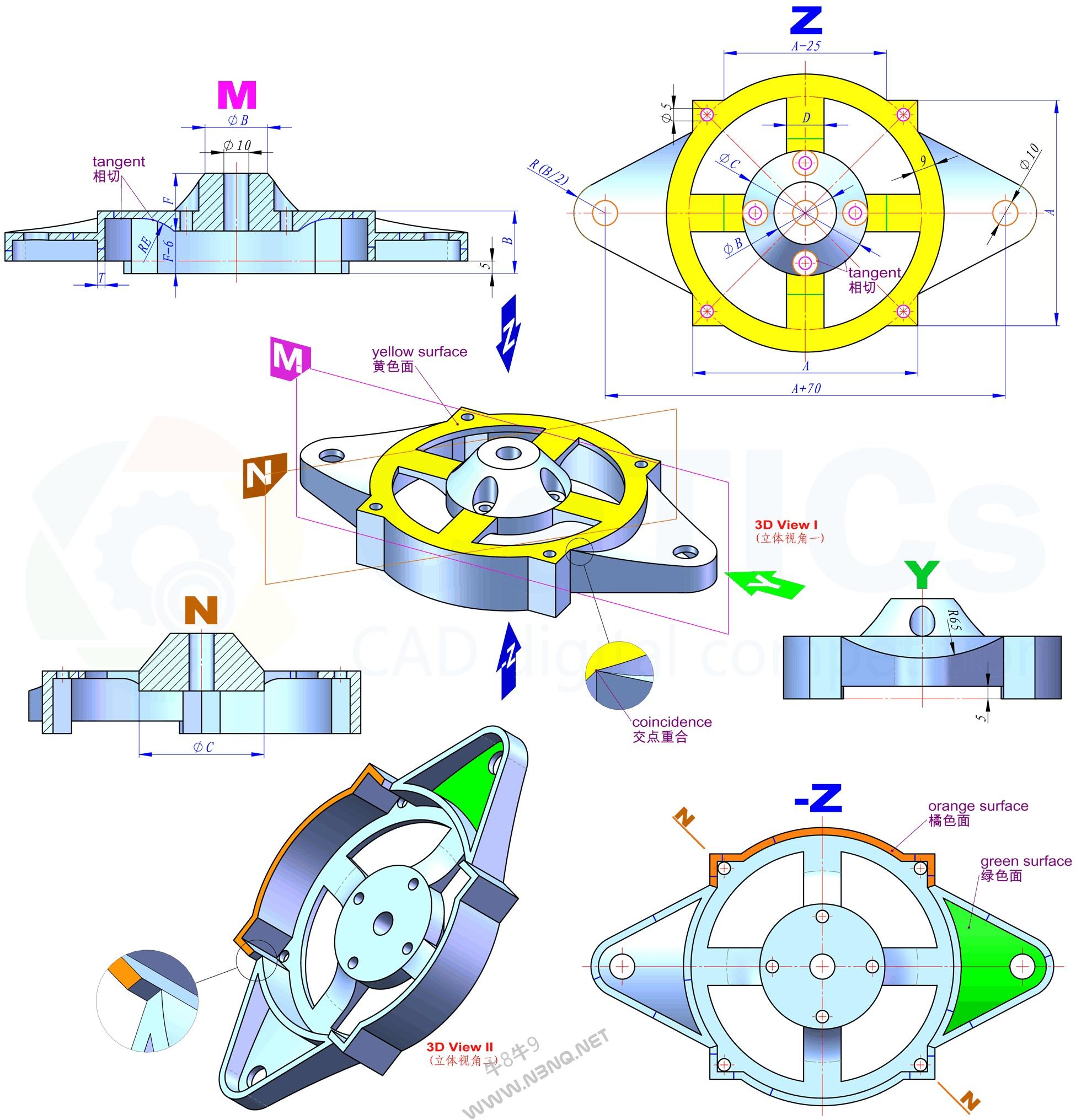

【题目】【注意】其中同心、相切等几何关系。同色圆弧半径相同，模型壁厚均为T，仔细观察其形态。【参数】A=35, B=25, C=5, D=40, E=10, F=30,T=1.5【问题】1. 请...

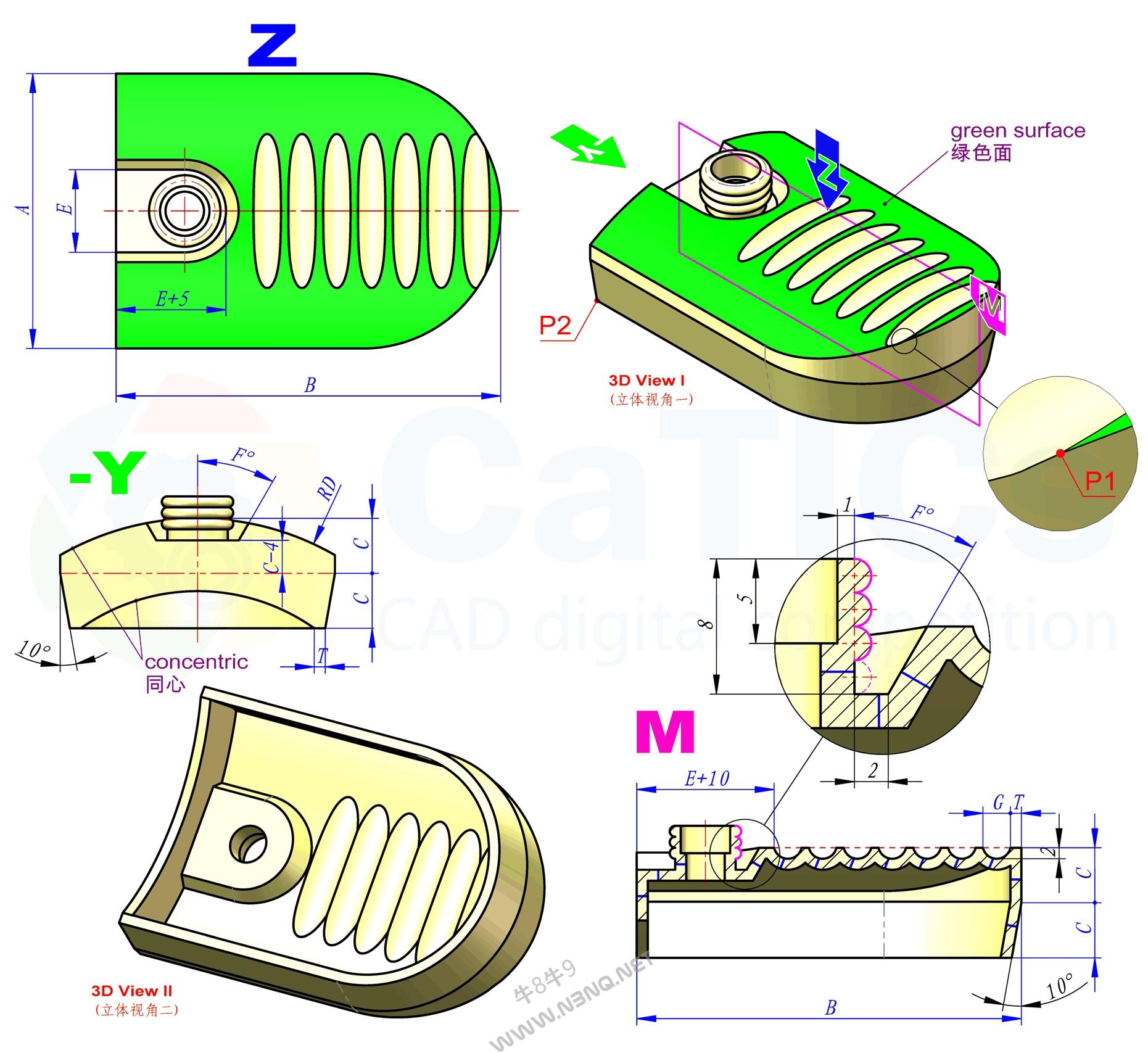

【题目】【注意】其中对称、相切、共线、等距等几何关系同色圆弧半径相同，同色短线长度相等【参数】A=100, B=40, C=95, D=23, E=85, F=19,G=22, H=50, K=4, T=2【问题】1. ...

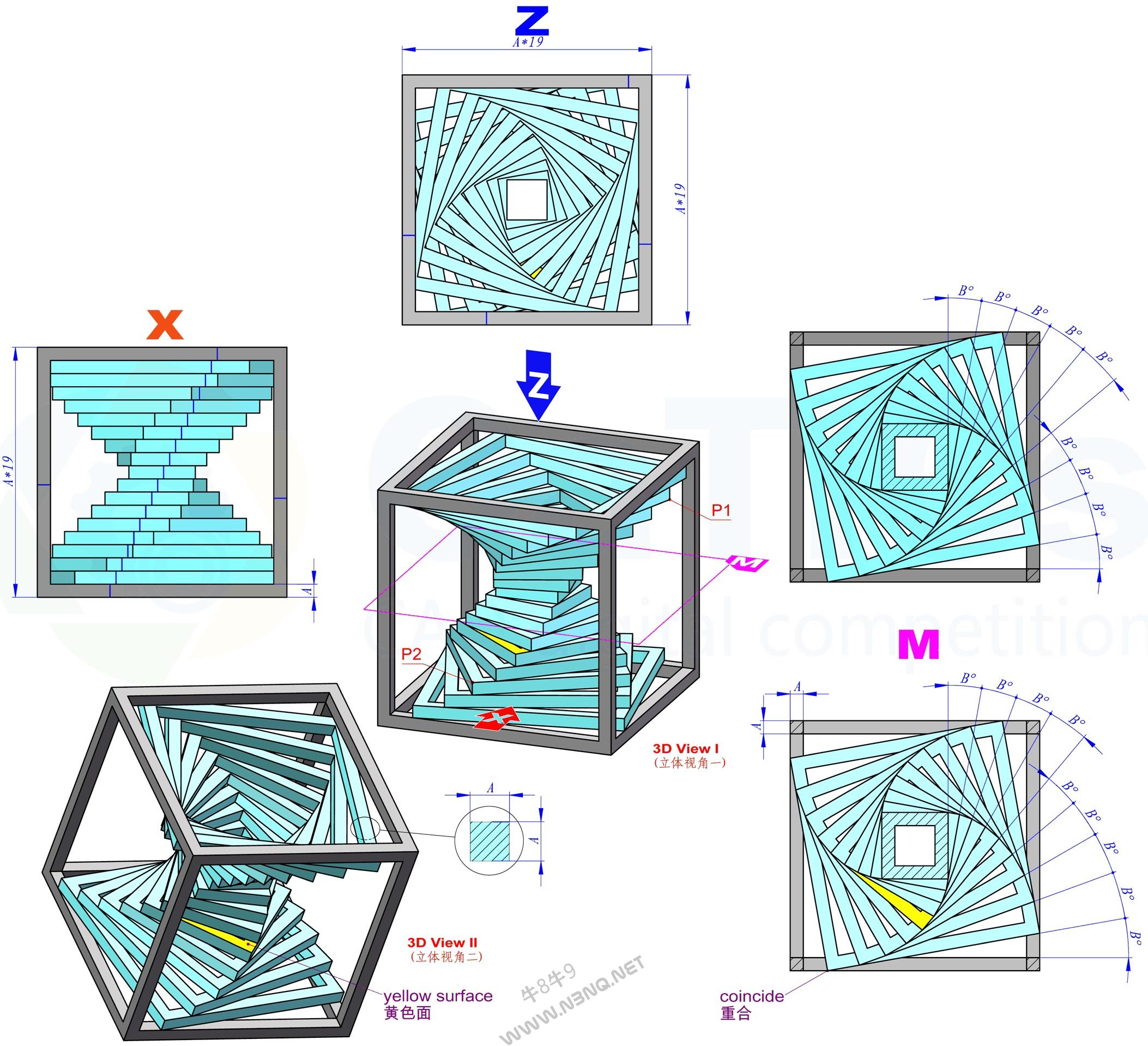

【题目】【注意】其中对称、相切、阵列等几何关系同色短线长度相等，未标注壁厚均为T，仔细观察形态【参数】A=90, B=25, C=50, D=15, E=20, F=23, T=3【问题】1. ...

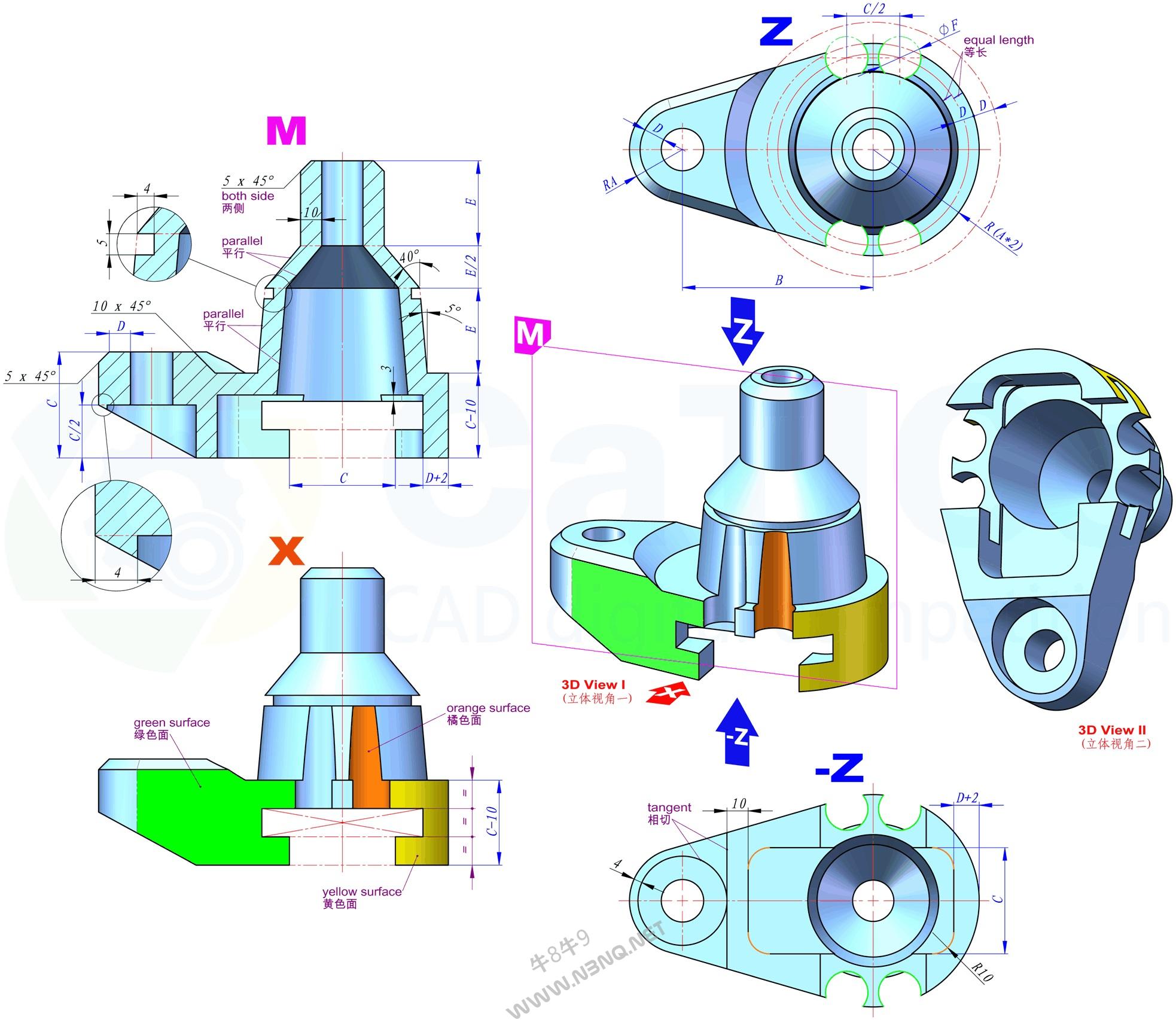

【题目】【注意】其中重合等几何关系同色短线长度相等。蓝色区域结构每层在Z视图方向的投影边框均为正方形，矩形框横截面是边长为A的正方形【参数】A=3, B=10【问题】1. 请问图中P...

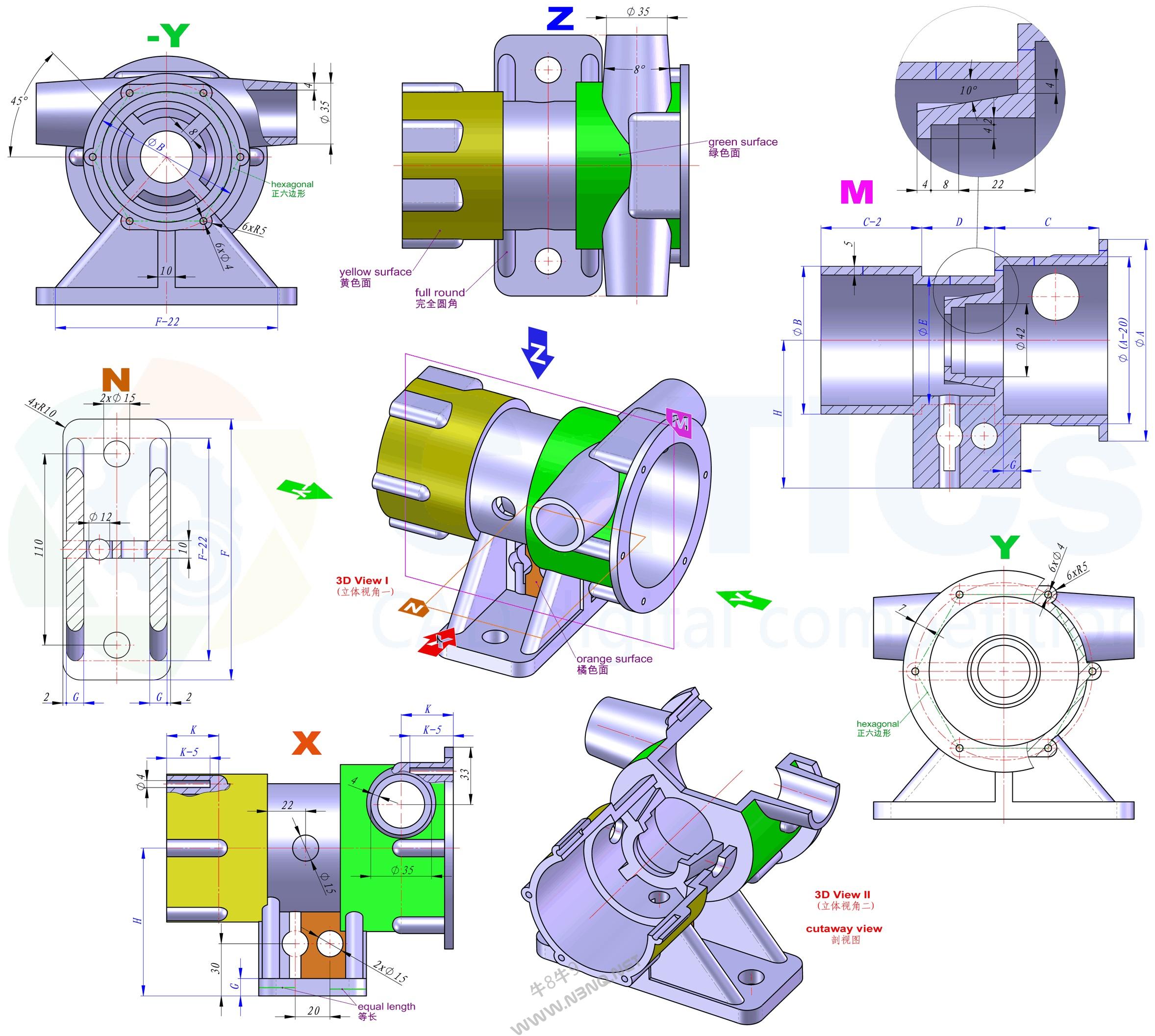

【题目】【注意】其中阵列、对阵、相切等几何关系同色圆弧半径相同，同色短线长度相等【参数】A=50, B=70, C=10, D=50, E=15, F=30,G=5, T=2【问题】1. &nb...

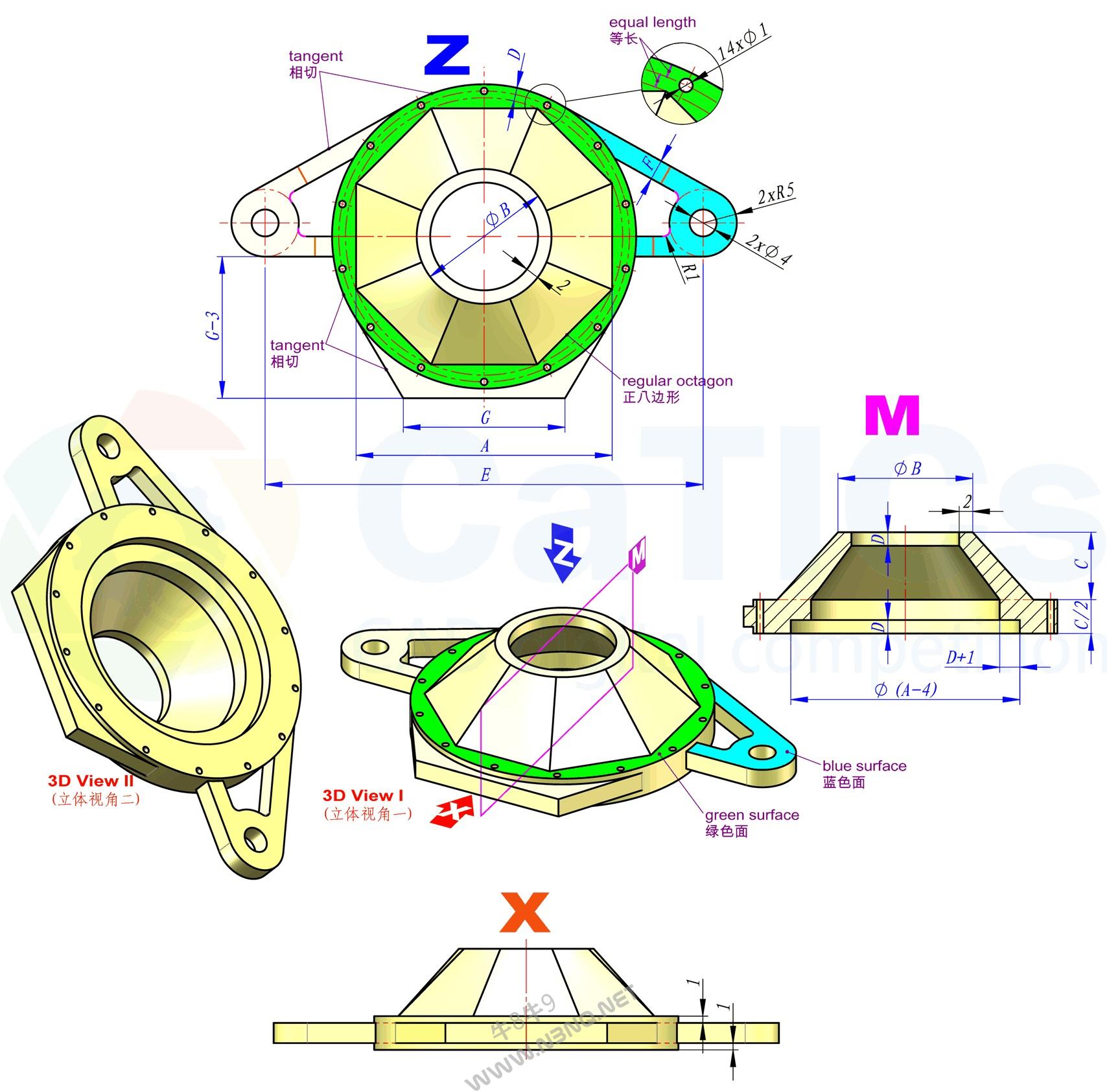

【题目】【注意】其中同心、对称、相切、共线等几何关系同色圆弧半径相同【参数】A=25, B=90, C=50, D=10, E=40, F=20【问题】1. 请问图中绿色区域的面积是...

【题目】【注意】其中对称、阵列、共线等几何关系同色短线长度相等，未标注壁厚为T，仔细观察形态【参数】A=250, B=50, C=40, D=10, E=30, T=3【问题】1. ...

【题目】【注意】其中同心、对称、相切、阵列等几何关系同色圆弧半径相同，同色短线长度相等【参数】A=38, B=20, C=10, D=2, E=65, F=3, G=24【问题】1. ...
