用Solidworks画一个三棱结构

这种结构有一定的特殊性，可以发展出很多实用的延伸用途。如飞镖武器等。我们常见的三棱锥也是基于这种结构发展出来的。那么我们一起看一下这个图形用Solidworks如何来创建：打开SW软件，点击“新建”，新建一个零件。点击“草图”下边的下拉三角...

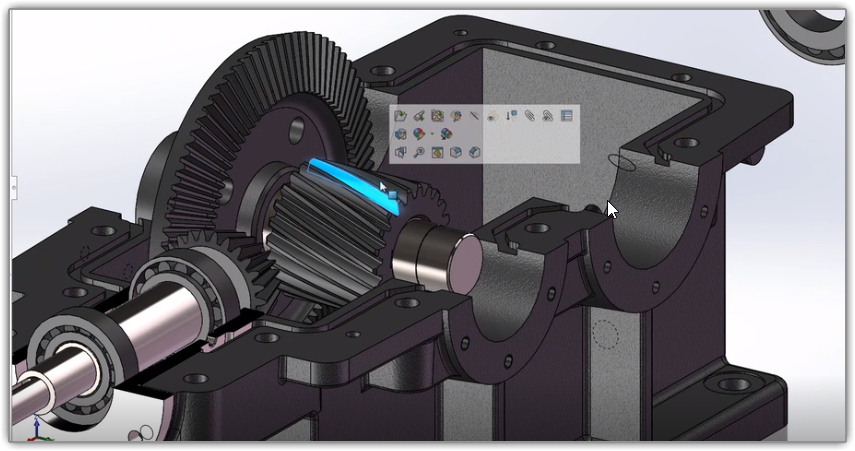

Solidworks可以在不改变模型视图的情况下使用放大镜。开启放大镜时模型视角保持不变。快捷键是 G . 保证输入法是英文情况下，只要按下键盘的G 键就可打开放大镜。放大镜打开后，可以移动鼠标使放大镜移动。如果你觉得移动不是很精确，可以...

Solidworks前导视图位于工作区域的正上方，提供一些工具菜单的快捷方式。这个区域我们也可以进行修改。细心的同学可能注意到了，武老师就是把【视图方向】的【垂直于】放在了这里。因为我经常需要正视视图，做截图教学用。如果平时的操作方法，需要...

SOLIDWORKS Instant3D 可以通过拖动控标或标尺来快速生成和修改模型几何体，如果某实体不可拖动，则其控标就会变为黑色，或在拖动实体时出现禁止图标。另外按住 Ctrl 键的同时拖动圆角，可以将该圆角复制到另一个边线上。

体验SOLIDWORKS同步建模技术的高效零件设计 | 操作视频：介绍使用Instant3D拖拽直接生成或修改产品模型，下面以“连杆”为例分享SOLIDWORKS的同步建模技术。操作视频：SOLIDWORKS Instant3D&...

简单的轮廓一步扫描即可完成。绘制过程：在上视面画一个圆作为扫描的路径。即扫描时将会沿着这个圆进行，相当于旋转。然后在上视面绘制一个引导线轮廓，这个引导线直接影响杨桃的外形。即扫描时虽然沿着圆进行，轮廓也会根据这个引导线变化。然后在前视面画一...

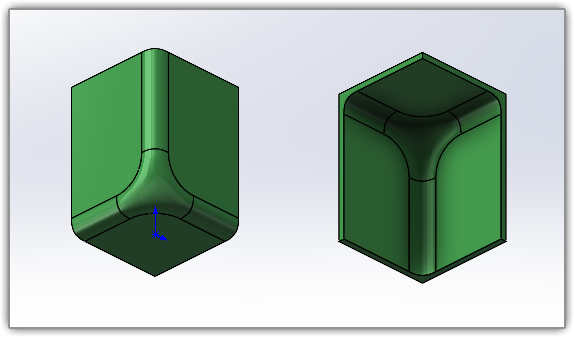

一般时候我们都是对边线或面进行倒圆角，很少对“顶角”进行倒圆。其实Solidworks提供了对顶角的倒角功能。上图中的两个顶角，分别为外顶角和内顶角，都可以通过倒角选项进行操作。过程和方法：选择圆角命令，要圆角化的项目里分别选择顶角先在的三...

这个答案和实际有出入，具体选哪个小伙伴看着办哈。绘制过程：在上视面绘制草图。拉伸凸台。在前视面绘制如下草图，退出草图后在顶点上新建基准面。新面上绘制圆，拉伸到底座上。在前视面绘草图，并在右侧顶点新建基准面。在新面上绘圆，注意同心关系。拉伸到...

这个题的特点是简单，但容易出错。先公布答案，正确答案是：A. 你是不是也做错了？来看绘制过程：前几步都是非常简单的。在上视观绘制圆柱部分的两个同心圆，拉伸。再绘制相切部分，拉伸56。在上边那个平面上绘制草图，做切除。下一步比较关键，一旦出错...

这种小型的冷媒（氟利昂）干燥过滤器多用于冰箱/冰柜等小型制冷设备上。因为藏在机器内部，我们平时几乎是看不到的。在上视面绘制草图。新建基准面，和上视面平行等距5mm.在新面上绘制草图2 直接转换实体引用第一步绘制的草图...

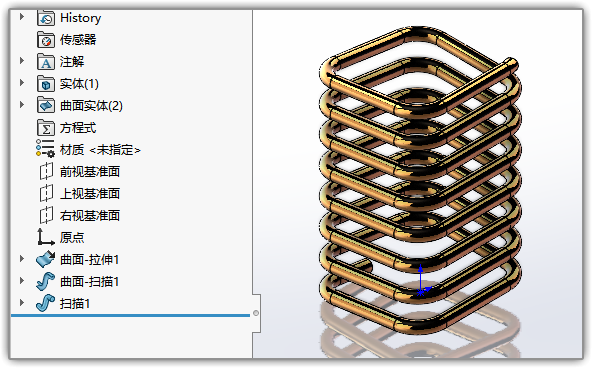

绘制过程：在上视面画一个直径50的圆，退出草图。点击工具栏曲线-螺旋线，螺距和圈数设置一下。生成一条螺旋线。还是上视面，绘制一个直径105的圆。同样再生成一条螺旋线，参数相同。退出当前草图。点击草图工具的3D草图，选择转换实体引用，选中第一...
